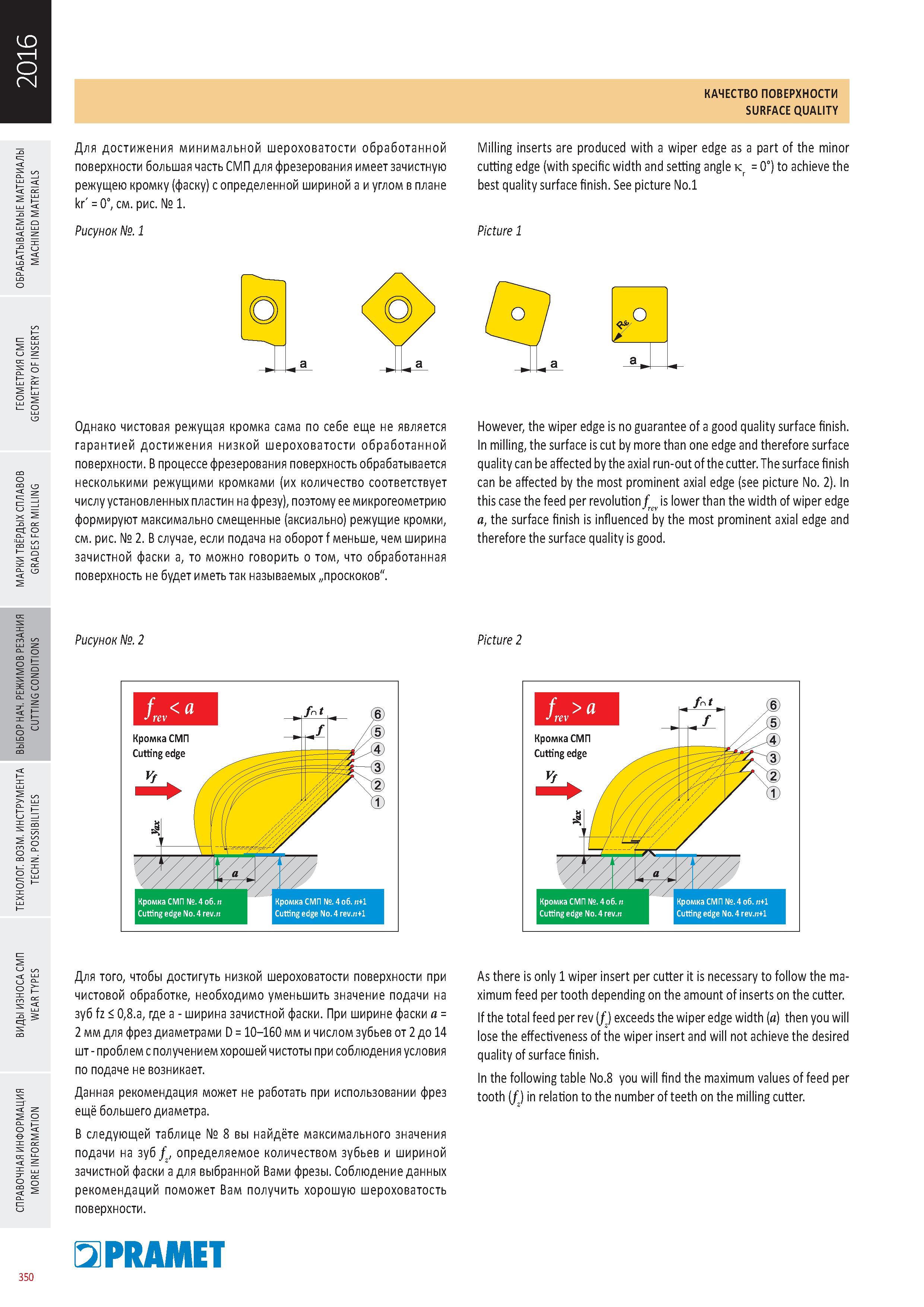

Фрезерная обработка на металлорежущих станках Рекомендации чешской компании Pramet Как добиться отличного качества обработанной поверхности заготовки при фрезеровании на металлообрабатывающем оборудовании? Для достижения минимальной шероховатости обработанной поверхности большая часть СМП для фрезерования имеет зачистную режущею кромку (фаску) с определенной шириной а и углом в плане kr' = 0°, см. рис. № 1. Рисунок №. 1 Milling inserts are produced with a wiper edge as a part of the minor cutting edge (with specific width and setting angle к = 0°) to achieve the best quality surface finish. See picture No.1 Picture 1 Однако чистовая режущая кромка сама по себе еще не является гарантией достижения низкой шероховатости обработанной поверхности. В процессе фрезерования поверхность обрабатывается несколькими режущими кромками (их количество соответствует числу установленных пластин на фрезу), поэтому ее микрогеометрию формируют максимально смещенные (аксиально) режущие кромки, см. рис. № 2. В случае, если подача на оборот f меньше, чем ширина зачистной фаски a, то можно говорить о том, что обработанная поверхность не будет иметь так называемых „проскоков". However, the wiper edge is no guarantee of a good quality surface finish. In milling, the surface is cut by more than one edge and therefore surface quality can be affected by the axial run-out of the cutter. The surface finish can be affected by the most prominent axial edge (see picture No. 2). In this case the feed per revolution frv is lower than the width of wiper edge a, the surface finish is influenced by the most prominent axial edge and therefore the surface quality is good. о Рисунок №. 2 Picture 2 PD Для того, чтобы достигуть низкой шероховатости поверхности при чистовой обработке, необходимо уменьшить значение подачи на зуб fz 0,8.a, где a ширина зачистной фаски. При ширине фаски a = 2 мм для фрез диаметрами D = 10-160 мм и числом зубьев от 2 до 14 шт проблем с получением хорошей чистоты при соблюдения условия по подаче не возникает. Данная рекомендация может не работать при использовании фрез ещё большего диаметра. В следующей таблице № 8 вы найдёте максимального значения подачи на зуб f определяемое количеством зубьев и шириной зачистной фаски a для выбранной Вами фрезы. Соблюдение данных рекомендаций поможет Вам получить хорошую шероховатость поверхности. PRAMET As there is only 1 wiper insert per cutter it is necessary to follow the maximum feed per tooth depending on the amount of inserts on the cutter. If the total feed per rev (f) exceeds the wiper edge width (a) then you will lose the effectiveness of the wiper insert and will not achieve the desired quality of surface finish. In the following table No.8 you will find the maximum values of feed per tooth (f ) in relation to the number of teeth on the milling cutter. 350 КАЧЕСТВО ПОВЕРХНОСТИ SURFACE QUALITY
