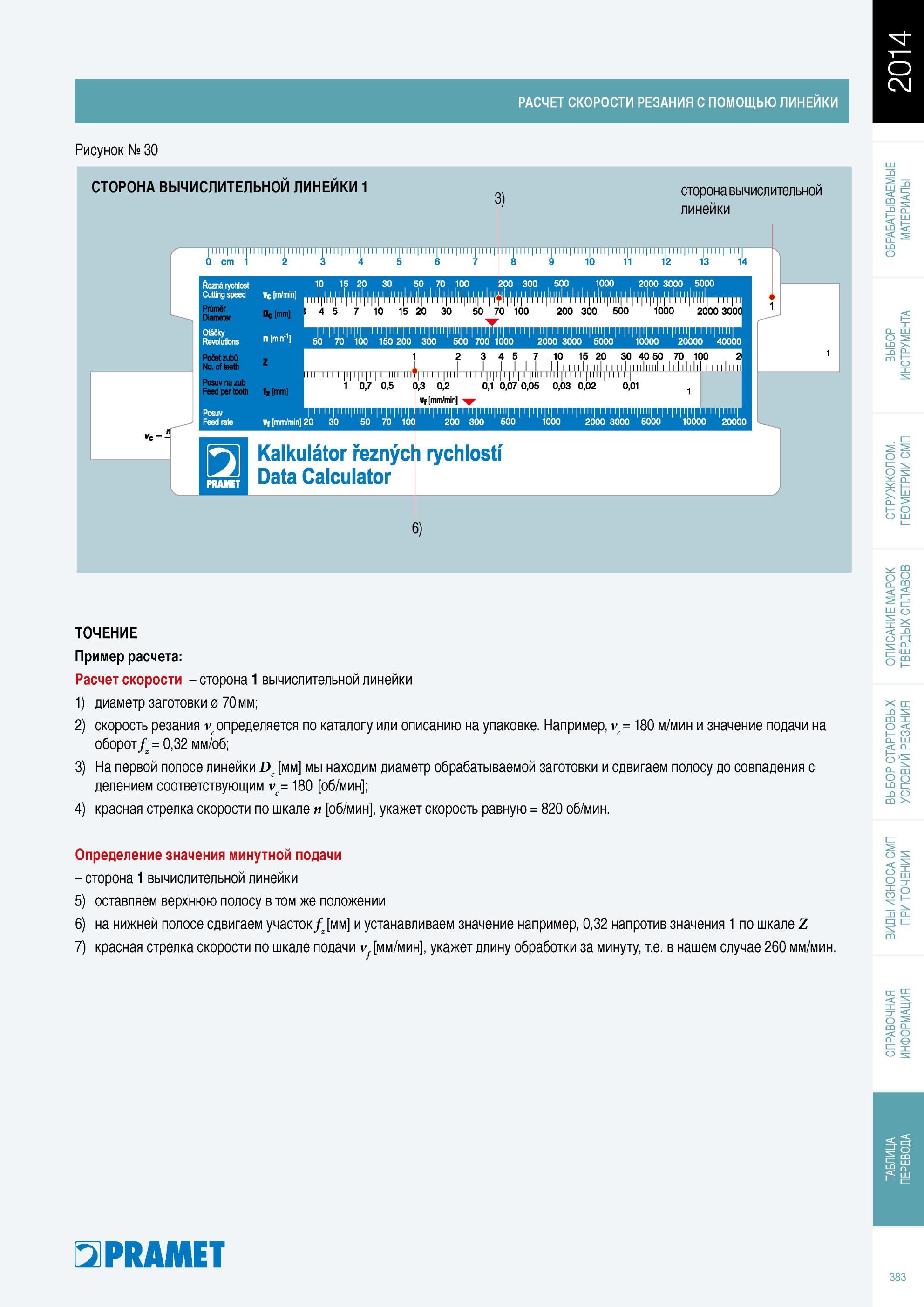

Вычислительная линейка Pramet для расчета режимов резания при точении Определение значения минутной подачи при токарной обработке Примеры использования РАСЧЕТ СКоРоСТИ РЕЗАНИЯ С ПомоЩЬЮ ЛИНЕЙКИ Рисунок № 30 сторона вычислительной ЛИНЕЙКИ 1 3 сторона вычислительной линейки cm 1 2 3 4 5 6 7 8 9 10 11 12 13 14 точение Пример расчета Расчет скорости сторона 1 вычислительной линейки 1 диаметр заготовки 0 70 мм 2 скорость резания vcопределяется по каталогу или описанию на упаковке. Например, vc = 180 м/мин и значение подачи на оборот f = 0,32 мм/об 3 На первой полосе линейки Dc [мм] мы находим диаметр обрабатываемой заготовки и сдвигаем полосу до совпадения с делением соответствующим vc= 180 [об/мин] 4 красная стрелка скорости по шкале n [об/мин], укажет скорость равную = 820 об/мин. определение значения минутной подачи сторона 1 вычислительной линейки 5 оставляем верхнюю полосу в том же положении 6 на нижней полосе сдвигаем участок f [мм] и устанавливаем значение например, 0,32 напротив значения 1 по шкале Z 7 красная стрелка скорости по шкале подачи vf [мм/мин], укажет длину обработки за минуту, т.е. в нашем случае 260 мм/мин. PRAMET 383
