Металлорежущий инструмент и инструментальная оснастка / Cutting tools and tooling system PRAMET | Каталог PRAMET 2014 Токарная обработка (Всего 399 стр.) |
|||||

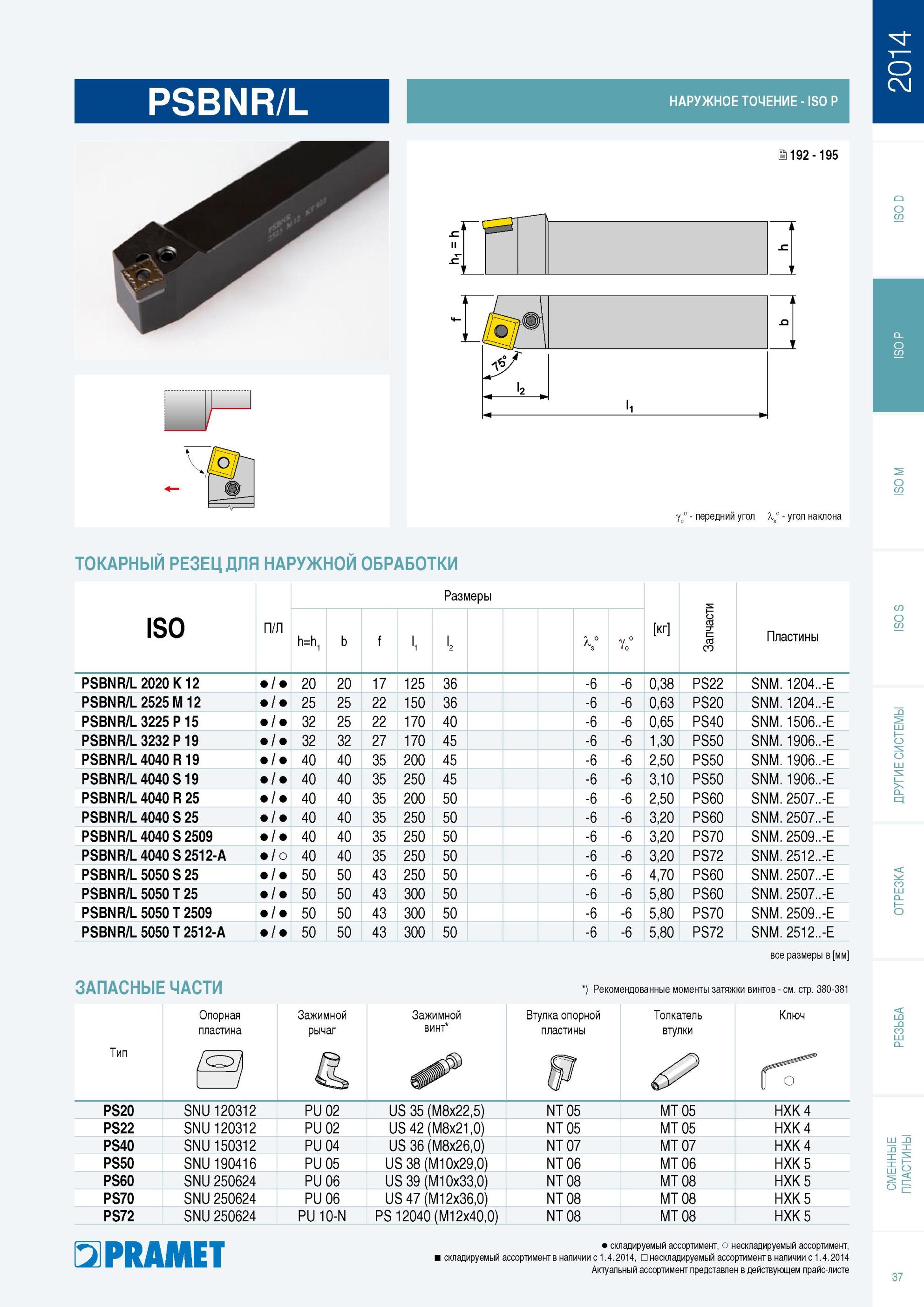

Резцы PSBNR/L токарные сборные проходные Pramet с механическим креплением сменных режущих пластин квадратной формы Главный угол в плане 75 градусов Размеры38 Каталог PRAMET 2014 Токарная обработка Отрезка Обработка канавок Нарезание резьбы от PRAMET Стр.37 |
|||||
Резцы PSBNR/L токарные сборные проходные Pramet с механическим креплением сменных режущих пластин квадратной формы Главный угол в плане 75 градусов Размеры Резцы PSBNR/L токарные сборные проходные Pramet с механическим креплением сменных режущих пластин квадратной формы Главный угол в плане 75 градусов Размеры _ PSBNR/L 2020 K 12 20 20 17 125 36 -6 -6 0,38 PS22 SNM 1204..-E PSBNR/L 2525 M 12 25 25 22 150 36 -6 -6 0,63 PS20 SNM 1204..-E PSBNR/L 3225 P 15 32 25 22 170 40 -6 -6 0,65 PS40 SNM 1506..-E PSBNR/L 3232 P 19 32 32 27 170 45 -6 -6 1,30 PS50 SNM 1906..-E PSBNR/L 4040 R 19 40 40 35 200 45 -6 -6 2,50 PS50 SNM 1906..-E PSBNR/L 4040 S 19 40 40 35 250 45 -6 -6 3,10 PS50 SNM 1906..-E PSBNR/L 4040 R 25 40 40 35 200 50 -6 -6 2,50 PS60 SNM 2507..-E PSBNR/L 4040 S 25 40 40 35 250 50 -6 -6 3,20 PS60 SNM 2507..-E PSBNR/L 4040 S 2509 40 40 35 250 50 -6 -6 3,20 PS70 SNM 2509..-E PSBNR/L 4040 S 2512-A о 40 40 35 250 50 -6 -6 3,20 PS72 SNM 2512..-E PSBNR/L 5050 S 25 50 50 43 250 50 -6 -6 4,70 PS60 SNM 2507..-E PSBNR/L 5050 T 25 50 50 43 300 50 -6 -6 5,80 PS60 SNM 2507..-E PSBNR/L 5050 T 2509 50 50 43 300 50 -6 -6 5,80 PS70 SNM 2509..-E PSBNR/L 5050 T 2512-A 50 50 43 300 50 -6 -6 5,80 PS72 SNM 2512..-E Запасные части Все размеры указаны в мм рекомендованные моменты затяжки винтов Ключ Тип PS20 Опорная пластина /CD/ ZZ/ SNU 120312 Зажимной рычаг pU 02 Зажимной винт US 35 (M8x22,5 Втулка опорной пластины NT 05 Толкатель втулки MT 05 Ключ HXK 4 PS22 SNU 120312 pU 02 US 42 (M8x21,0 NT 05 MT 05 HXK 4 PS40 SNU 150312 pU 04 US 36 (M8x26,0 NT 07 MT 07 HXK 4 PS50 SNU 190416 pU 05 US 38 (M10x29,0 NT 06 MT 06 HXK 5 PS60 SNU 250624 pu 06 US 39 (M10x33,0 NT 08 MT 08 HXK 5 PS70 SNU 250624 pu 06 US 47 (M12x36,0 NT 08 MT 08 HXK 5 PS72 SNU 250624 pU 10-N pS 12040 (M12x40,0 NT 08 MT 08 HXK 5 PRAMET складируемый ассортимент нескладируемый ассортимент, складируемый ассортимент в наличии с 1. 4. 2014, нескладируемый ассортимент в наличии с 1. 4. 2014 Актуальный ассортимент представлен в действующем прайс-листе 37 PSBNR/L НАРУЖНОЕ ТОЧЕНИЕ ISO P Yo° передний угол s° угол наклона Токарный резец ДЛЯ НАРУЖНОЙ ОБРАБОТКИ Правого и левого исполнений Размеры Вес указан в кг Запчасти Пластины h=ht b f I1 l2 V Yo° |
|||||
