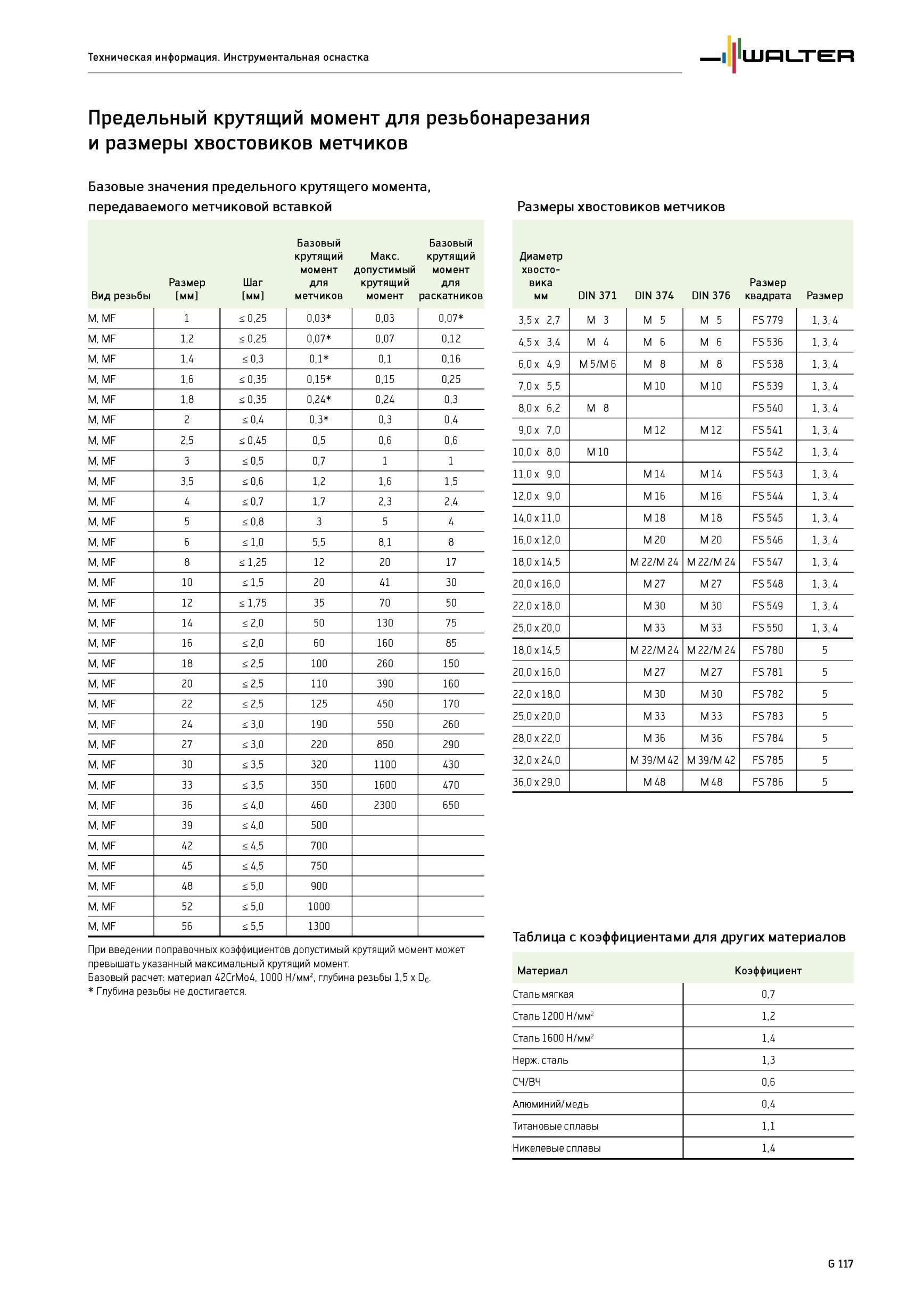

Инструментальная оснастка Предельный крутящий момент для резьбонарезания и размеры хвостовиков метчиков Базовые значения предельного крутящего момента, передаваемого метчиковой вставкой Размеры хвостовиков метчиков Базовый крутящий Макс. крутящий момент допустимый момент Размер Шаг для крутящий для Вид резьбы мм метчиков момент раскатников M, MF 1 0,25 0,03 0,03 0,07 M, MF 1,2 0,25 0,07 0,07 0,12 M, MF 1,4 0,3 0,1 0,1 0,16 M, MF 1,6 0,35 0,15 0,15 0,25 M, MF 1,8 0,35 0,24 0,24 0,3 M, MF 2 0,4 0,3 0,3 0,4 M, MF 2,5 0,45 0,5 0,6 0,6 M, MF 3 0,5 0,7 M, MF 3,5 0,6 1,2 1,6 1,5 M, MF 4 0,7 1,7 2,3 2,4 M, MF 5 0,8 3 5 4 M, MF 6 1,0 5,5 8,1 8 M, MF 8 1,25 12 20 17 M, MF 10 1,5 20 41 30 M, MF 12 1,75 35 70 50 M, MF 14 2,0 50 130 75 M, MF 16 2,0 60 160 85 M, MF 18 2,5 100 260 150 M, MF 20 2,5 110 390 160 M, MF 22 2,5 125 450 170 M, MF 24 3,0 190 550 260 M, MF 27 3,0 220 850 290 M, MF 30 3,5 320 1100 430 M, MF 33 3,5 350 1600 470 M, MF 36 4,0 460 2300 650 M, MF 39 4,0 500 M, MF 42 4,5 700 M, MF 45 4,5 750 M, MF 48 5,0 900 M, MF 52 5,0 1000 M, MF 56 5,5 1300 При введении поправочных коэффициентов допустимый крутящий момент может превышать указанный максимальный крутящий момент. Базовый расчет материал 42CrMo4, 1000 Н/мм2, глубина резьбы 1,5 x Dc. Глубина резьбы не достигается. Диаметр хвосто- вика мм DIN 371 DIN 374 DIN 376 Размер квадрата Размер 3,5 x 2,7 M 3 M 5 M 5 FS 779 1, 3, 4 4,5 x 3,4 M 4 M 6 M 6 FS 536 1, 3, 4 6,0 x 4,9 M 5/M 6 M 8 M 8 FS 538 1, 3, 4 7,0 x 5,5 M 10 M 10 FS 539 1, 3, 4 8,0 x 6,2 M 8 FS 540 1, 3, 4 9,0 x 7,0 M 12 M 12 FS 541 1, 3, 4 10,0 x 8,0 M 10 FS 542 1, 3, 4 11,0 x 9,0 M 14 M 14 FS 543 1, 3, 4 12,0 x 9,0 M 16 M 16 FS 544 1, 3, 4 14,0 x 11,0 M 18 M 18 FS 545 1, 3, 4 16,0 x 12,0 M 20 M 20 FS 546 1, 3, 4 18,0 x 14,5 M22/M 24 M 22/M 24 FS 547 1, 3, 4 20,0 x 16,0 M 27 M 27 FS 548 1, 3, 4 22,0 x 18,0 M 30 M 30 FS 549 1, 3, 4 25,0 x 20,0 M 33 M 33 FS 550 1, 3, 4 18,0 x 14,5 M 22/M 24 M 22/M 24 FS 780 5 20,0 x 16,0 M 27 M 27 FS 781 5 22,0 x 18,0 M 30 M 30 FS 782 5 25,0 x 20,0 M 33 M 33 FS 783 5 28,0 x 22,0 M 36 M 36 FS 784 5 32,0 x 24,0 M 39/M 42 M 39/M 42 FS 785 5 36,0 x 29,0 M 48 M 48 FS 786 5 Таблица с коэффициентами для других материалов Материал Коэффициент Сталь мягкая 0,7 Сталь 1200 Н/мм2 1,2 Сталь 1600 Н/мм2 1,4 Нерж. сталь 1,3 СЧ/ВЧ 0,6 Алюминий/медь 0,4 Титановые сплавы 1,1 Никелевые сплавы 1,4 G 117 Техническая информация. Базовый
