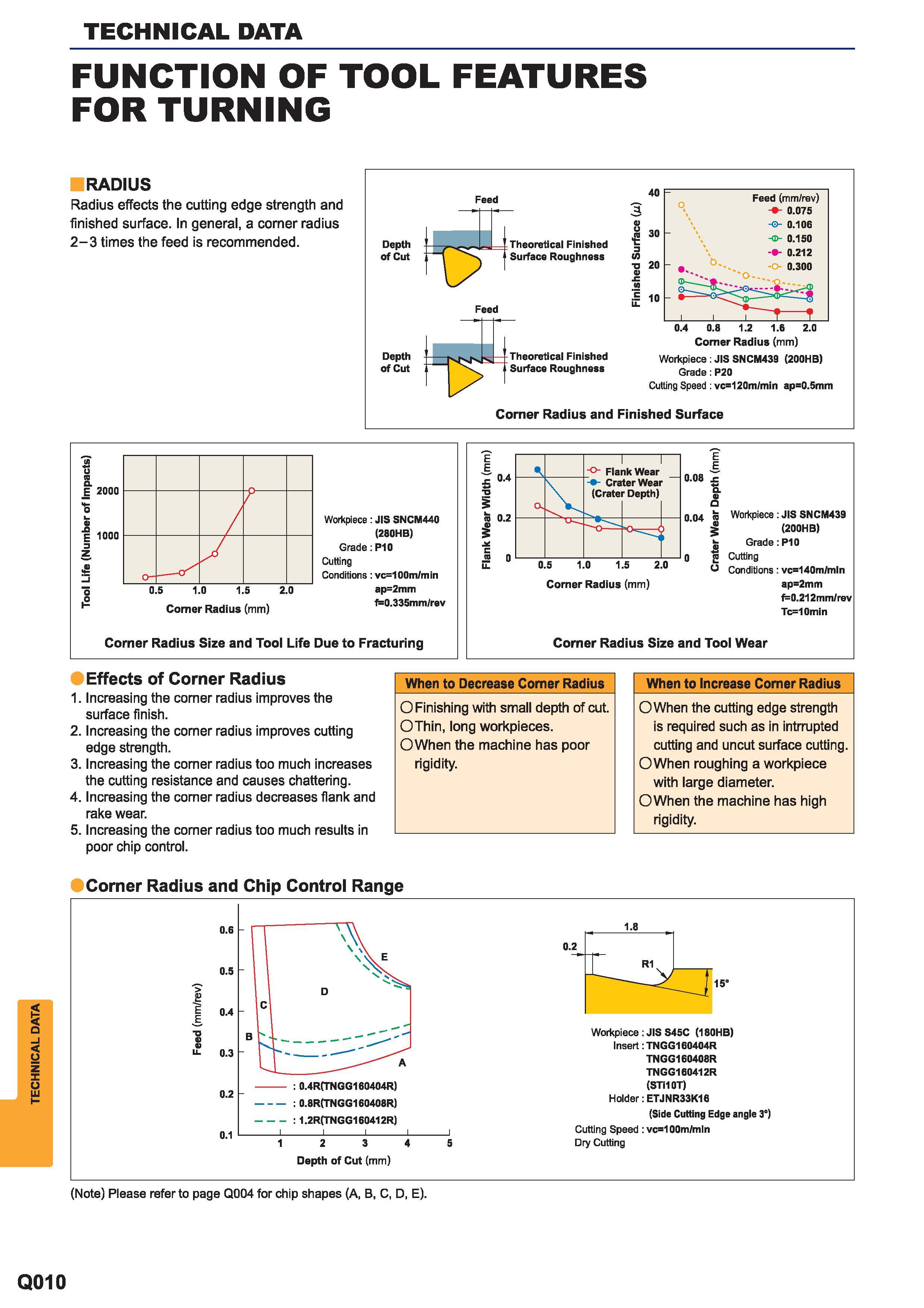

Effects of Corner Radius 1 Increasing the corner radius improves the surface finish 2 Increasing the corner radius improves cutting edge strength 31622 Каталог MITSUBISHI 2015 Токарный и вращающийся инструмент Инструментальные решения Стр.Q010 |
|||||
Effects of Corner Radius 1 Increasing the corner radius improves the surface finish 2 Increasing the corner radius improves cutting edge strength 3 Effects of Corner Radius 1. Increasing the corner radius improves the surface finish. 2. Increasing the corner radius improves cutting edge strength. 3. Increasing the corner radius too much increases the cutting resistance and causes chattering. 4. Increasing the corner radius decreases flank and rake wear. 5. Increasing the corner radius too much results in poor chip control. When to Decrease Corner Radius O Finishing with small depth of cut. OThin long workpieces. OWhen the machine has poor rigidity. When to Increase Comer Radius OWhen the cutting edge strength is required such as in intrrupted cutting and uncut surface cutting. OWhen roughing a workpiece with large diameter. OWhen the machine has high rigidity. Corner Radius and Chip Control Range 1.8 Workpiece: JISS45C (180HB) Insert : TNGG160404R TNGG160408R TNGG160412R (STi10T) Holder ETJNR33K16 (Side Cutting Edge angle 3) Cutting Speed vc100m mln Dry Cutting (Note) Please refer to page Q004 for chip shapes (A B C D E). Q010 TECHNICAL DATA TECHNICAL DATA FUNCTION OF TOOL FEATURES FOR TURNING RADIUS Radius effects the cutting edge strength and finished surface. In general a corner radius 2-3 times the feed is recommended. Feed Depth of Cut Theoretical Finished Surface Roughness Feed Depth of Cut Theoretical Finished Surface Roughness 40 30 20 IP 10 0.. Feed (mm/rev) 0.075 -O- 0.106 0.150 0.212 -C 0.300 0.4 0.8 1.2 1.6 2.0 Comer Radius (mm) Workpiece JIS SNCM439 (200HB) Grade P20 Cutting Speed vc120m/min ap0.5mm Corner Radius and Finished Surface n E 2000 0 l. 1 1000 Z J2 Li Workpiece JIS SNCM440 (280HB) Grade P10 Cutting Conditions vc100m/min o 0.5 1.0 1.5 2.0 ap2mm n -i- f0.335mm/rev Comer Radius (mm) Corner Radius Size and Tool Life Due to Fracturing 0.4 0.2 o - Flank Wear a Cra (Crate ter Wear Depth) i 0.08 a a 0.5 1.0 1.5 2.0 Corner Radius (mm) 0.04 Workpiece JIS SNCM439 (200HB) Grade P10 Cutting Conditions vc140m mln ap2mm M.212mm/rev Tc10min Corner Radius Size and Tool Wear |
|||||
