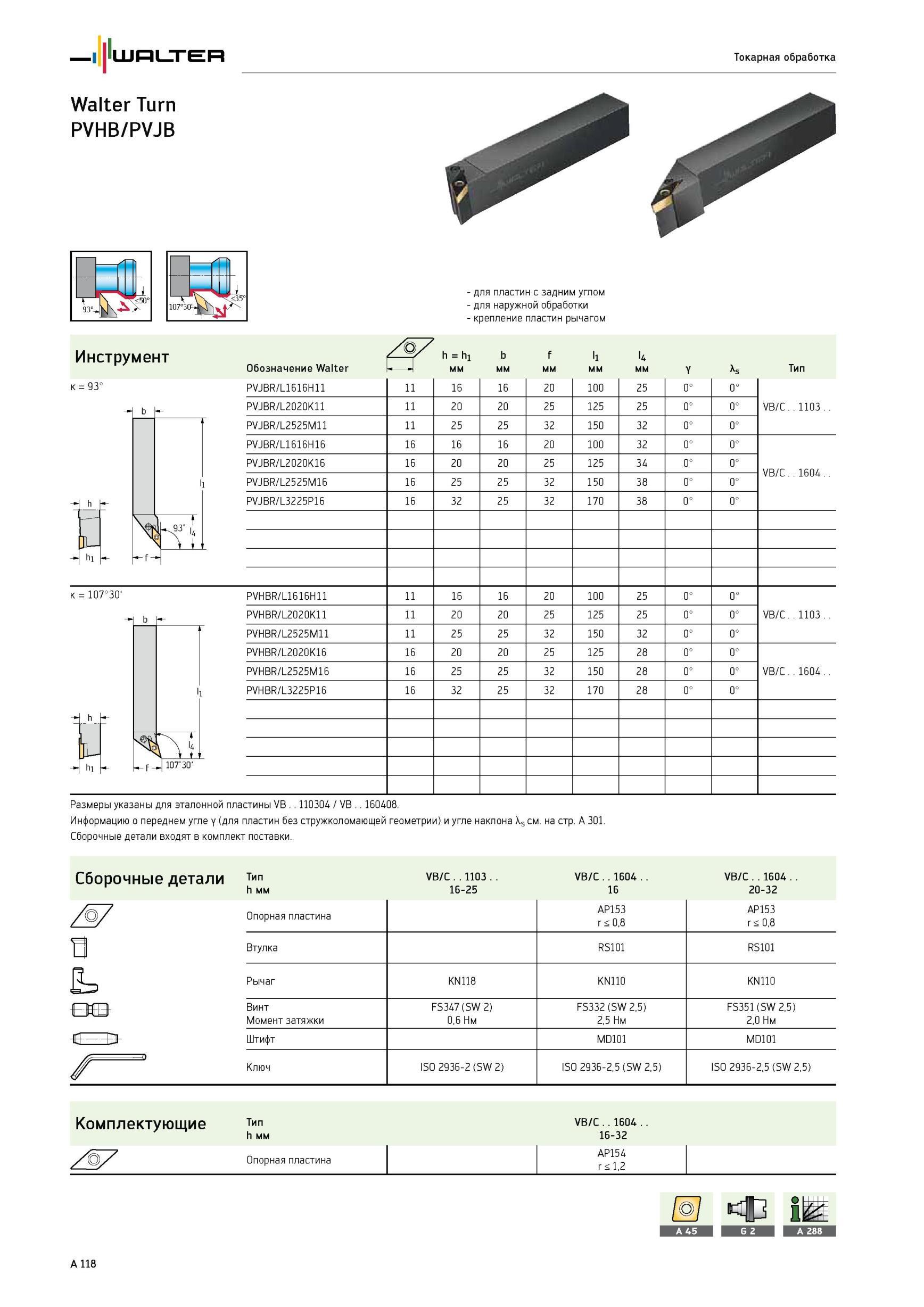

122 Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр.A118
Державки Walter Turn PVHB/PVJB 107°30 для пластин с задним углом для наружной обработки крепление пластин рычагом /Y h hi b f li l4 Обозначение U -4 мм у As Т Державки Walter Turn PVHB/PVJB 107°30 для пластин с задним углом для наружной обработки крепление пластин рычагом /Y h hi b f li l4 Обозначение U -4 мм у As Тип PVJBR/L1616H11 11 16 16 20 100 25 0° 0° VB/C. 1103.. PVJBR/L2020K11 11 20 20 25 125 25 0° 0° PVJBR/L2525M11 11 25 25 32 150 32 0° 0° PVJBR/L1616H16 16 16 16 20 100 32 0° 0° VB/C 1604 PVJBR/L2020K16 16 20 20 25 125 34 0° 0° PVJBR/L2525M16 16 25 25 32 150 38 0° 0° PVJBR/L3225P16 16 32 25 32 170 38 0° 0° PVHBR/L1616H11 11 16 16 20 100 25 0° 0° VB/C. 1103.. PVHBR/L2020K11 11 20 20 25 125 25 0° 0° PVHBR/L2525M11 11 25 25 32 150 32 0° 0° PVHBR/L2020K16 16 20 20 25 125 28 0° 0° VB/C 1604 PVHBR/L2525M16 16 25 25 32 150 28 0° 0° PVHBR/L3225P16 16 32 25 32 170 28 0° 0° Размеры указаны для эталонной пластины VB 110304 / VB 160408. Информацию о переднем угле y (для пластин без стружколомающей геометрии) и угле наклона \s см. на стр. A 301. Сборочные детали входят в комплект поставки. Сборочные детали Тип h мм VB/C..1103.. 16-25 VB/C..1604.. 16 VB/C 1604 20-32 /М7 Опорная пластина AP153 r 0,8 AP153 r 0,8 Втулка RS101 RS101 Е= Рычаг KN118 KN110 KN110 Винт FS347 (SW 2) FS332 (SW 2,5) FS351 (SW 2,5) Момент затяжки 0,6 Нм 2,5 Нм 2,0 Нм Штифт MD101 MD101 Ключ ISO 2936-2 (SW 2) ISO 2936-2,5 (SW 2,5) ISO 2936-2,5 (SW 2,5) Комплектующие Тип h мм Опорная пластина VB/C..1604. 16-32 AP154 r 1,2 A 118 Инструмент к 93° Токарная обработка
