WALTER | Каталог WALTER 2012 Инструмента и оснастки (Всего 2148 стр.) |
|||||
|

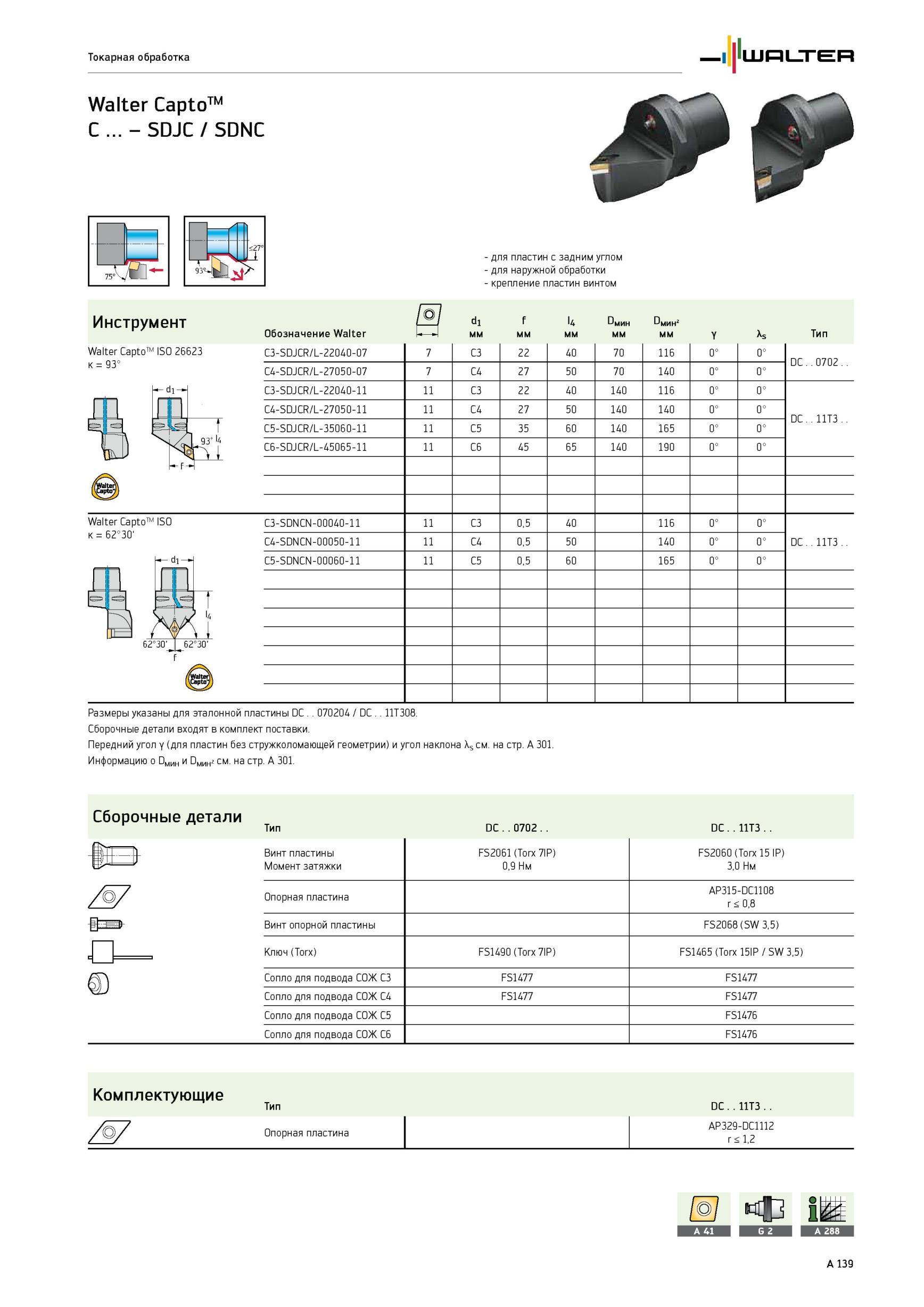

143 Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр.A139 |
|||||
Державки Walter C - SDJC / SDNC 75 для пластин с задним углом для наружной обработки крепление пластин винтом Инструмент d1 f l4 DHM4 1-1мин2 Обозначение - АДержавки Walter C - SDJC / SDNC 75 для пластин с задним углом для наружной обработки крепление пластин винтом Инструмент d1 f l4 DHM4 1-1мин2 Обозначение - А мм Y As Тип Walter Capto ISO 26623 к 93° C3-SDJCR/L-22040-07 7 C3 22 40 70 116 0° 0° DC..0702. C4-SDJCR/L-27050-07 7 C4 27 50 70 140 0° 0° C3-SDJCR/L-22040-11 11 C3 22 40 140 116 0° 0° DC..11T3 C4-SDJCR/L-27050-11 11 C4 27 50 140 140 0° 0° C5-SDJCR/L-35060-11 11 C5 35 60 140 165 0° 0° C6-SDJCR/L-45065-11 11 C6 45 65 140 190 0° 0° C3-SDNCN-00040-11 11 C3 0,5 40 116 0° 0° DC..11T3 C4-SDNCN-00050-11 11 C4 0,5 50 140 0° 0° C5-SDNCN-00060-11 11 C5 0,5 60 165 0° 0° Walter Capto ISO к 62°30' Размеры указаны для эталонной пластины DC 070204 / DC 11T308. Сборочные детали входят в комплект поставки. Передний угол y (для пластин без стружколомающей геометрии) и угол наклона \s см. на стр. A 301. Информацию о DMm и DMm2 см. на стр. A 301. Сборочные детали Тип Винт пластины Момент затяжки Опорная пластина Винт опорной пластины Ключ (Torx) Сопло для подвода СОЖ C3 Сопло для подвода СОЖ C4 Сопло для подвода СОЖ C5 Сопло для подвода СОЖ C6 DC..0702.. FS2061 (Torx 7IP) 0,9 Нм FS1490 (Torx 7IP) FS1477 FS1477 DC 11T3 FS2060 (Torx 15 IP) 3,0 Нм AP315-DC1108 r 0,8 FS2068 (SW 3,5) FS1465 (Torx 15IP / SW 3,5) FS1477 FS1477 FS1476 FS1476 Комплектующие /57 Тип Опорная пластина DC 11T3 AP329-DC1112 r 1,2 139 Токарная обработка Walter Capto C - SDJC / SDNC 75 |
|||||
