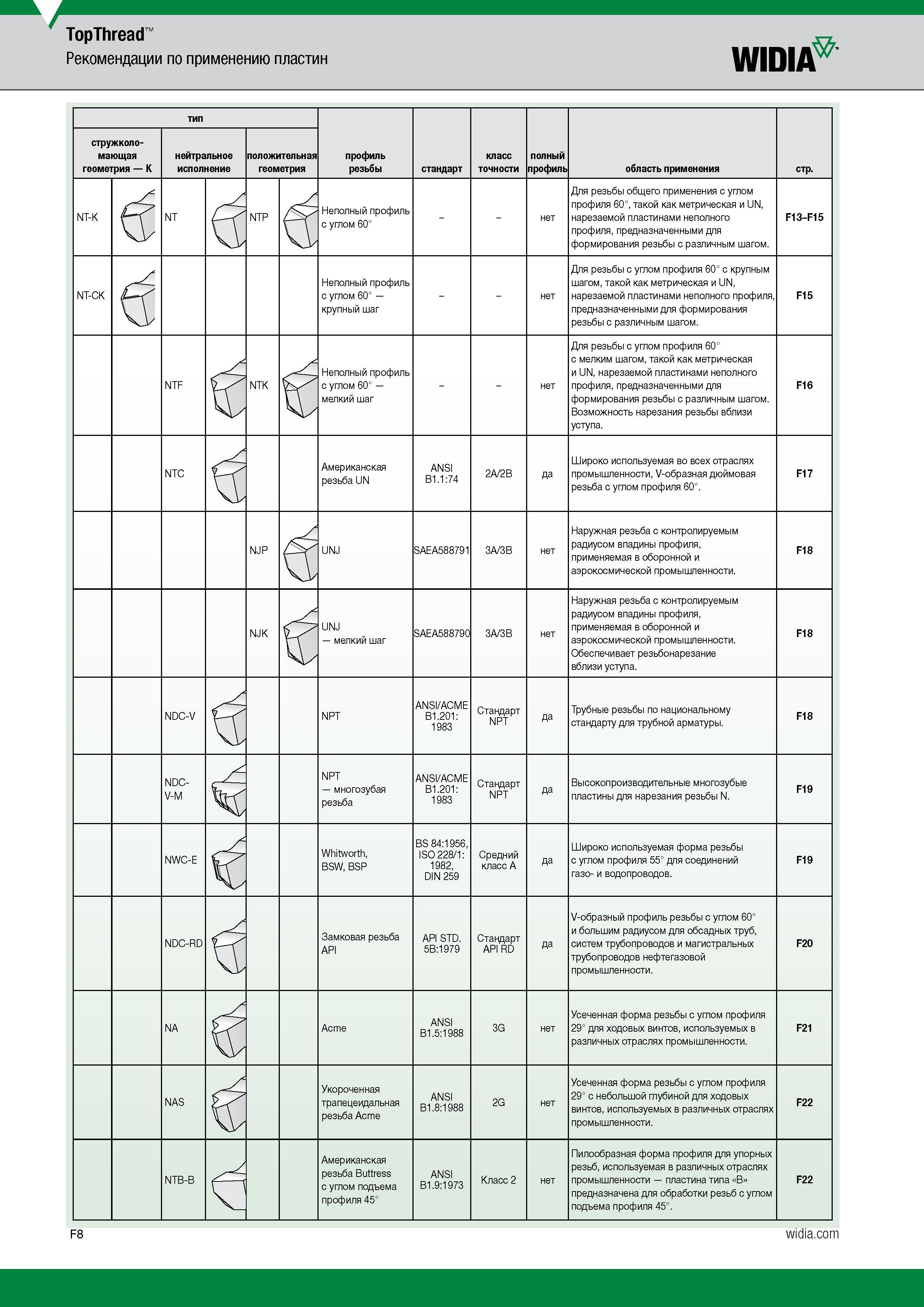

TopThread Рекомендации по применению пластин WIDIA тип стружколомающая геометрия К нейтральное исполнение положительная геометрия профиль резьбы стандарт класс точности полный профиль область применения стр. NT-K NT e NTP d Неполный профиль с углом 60° нет Для резьбы общего применения с углом профиля 60°, такой как метрическая и UN, нарезаемой пластинами неполного профиля, предназначенными для формирования резьбы с различным шагом. F13-F15 NT-CK й Неполный профиль с углом 60° крупный шаг нет Для резьбы с углом профиля 60° с крупным шагом, такой как метрическая и UN, нарезаемой пластинами неполного профиля, предназначенными для формирования резьбы с различным шагом. F15 NTF E NTK t Неполный профиль с углом 60° мелкий шаг нет Для резьбы с углом профиля 60° с мелким шагом, такой как метрическая и UN, нарезаемой пластинами неполного профиля, предназначенными для формирования резьбы с различным шагом. Возможность нарезания резьбы вблизи уступа. F16 NTC 4. Американская резьба UN ANSI B1.1:74 2A/2B да Широко используемая во всех отраслях промышленности, V-образная дюймовая резьба с углом профиля 60°. F17 NJP UNJ SAEA588791 3A/3B нет Наружная резьба с контролируемым радиусом впадины профиля, применяемая в оборонной и аэрокосмической промышленности. F18 NJK UNJ мелкий шаг SAEA588790 3A/3B нет Наружная резьба с контролируемым радиусом впадины профиля, применяемая в оборонной и аэрокосмической промышленности. Обеспечивает резьбонарезание вблизи уступа. F18 NDC-V NPT ANSI/ACME B1.201: 1983 Стандарт NPT да Трубные резьбы по национальному стандарту для трубной арматуры. F18 NDC- V-M 4, NPT многозубая резьба ANSI/ACME B1.201: 1983 Стандарт NPT да Высокопроизводительные многозубые пластины для нарезания резьбы N. F19 NWC-E t Whitworth, BSW, BSP BS 84:1956, ISO 228/1: 1982, DIN 259 Средний класс А да Широко используемая форма резьбы с углом профиля 55° для соединений газо- и водопроводов. F19 NDC-RD S Замковая резьба API API STD. 5B:1979 Стандарт API RD да V-образный профиль резьбы с углом 60° и большим радиусом для обсадных труб, систем трубопроводов и магистральных трубопроводов нефтегазовой промышленности. F20 NA Acme ANSI B1.5:1988 3G нет Усеченная форма резьбы с углом профиля 29° для ходовых винтов, используемых в различных отраслях промышленности. F21 NAS i Укороченная трапецеидальная резьба Acme ANSI B1.8:1988 2G нет Усеченная форма резьбы с углом профиля 29° с небольшой глубиной для ходовых винтов, используемых в различных отраслях промышленности. F22 -S Американская резьба Buttress с углом подъема профиля 45° ANSI B1.9:1973 Пилообразная форма профиля для упорных резьб, используемая в различных отраслях NTB-B Класс 2 нет промышленности пластина типа B предназначена для обработки резьб с углом подъема профиля 45°. F22 F8
