Сверла Walter из твердого сплава или быстрорежущей стали для обработки отверстия Последовательность действий при выборе режущего инструмента Исходя из глубины сверле

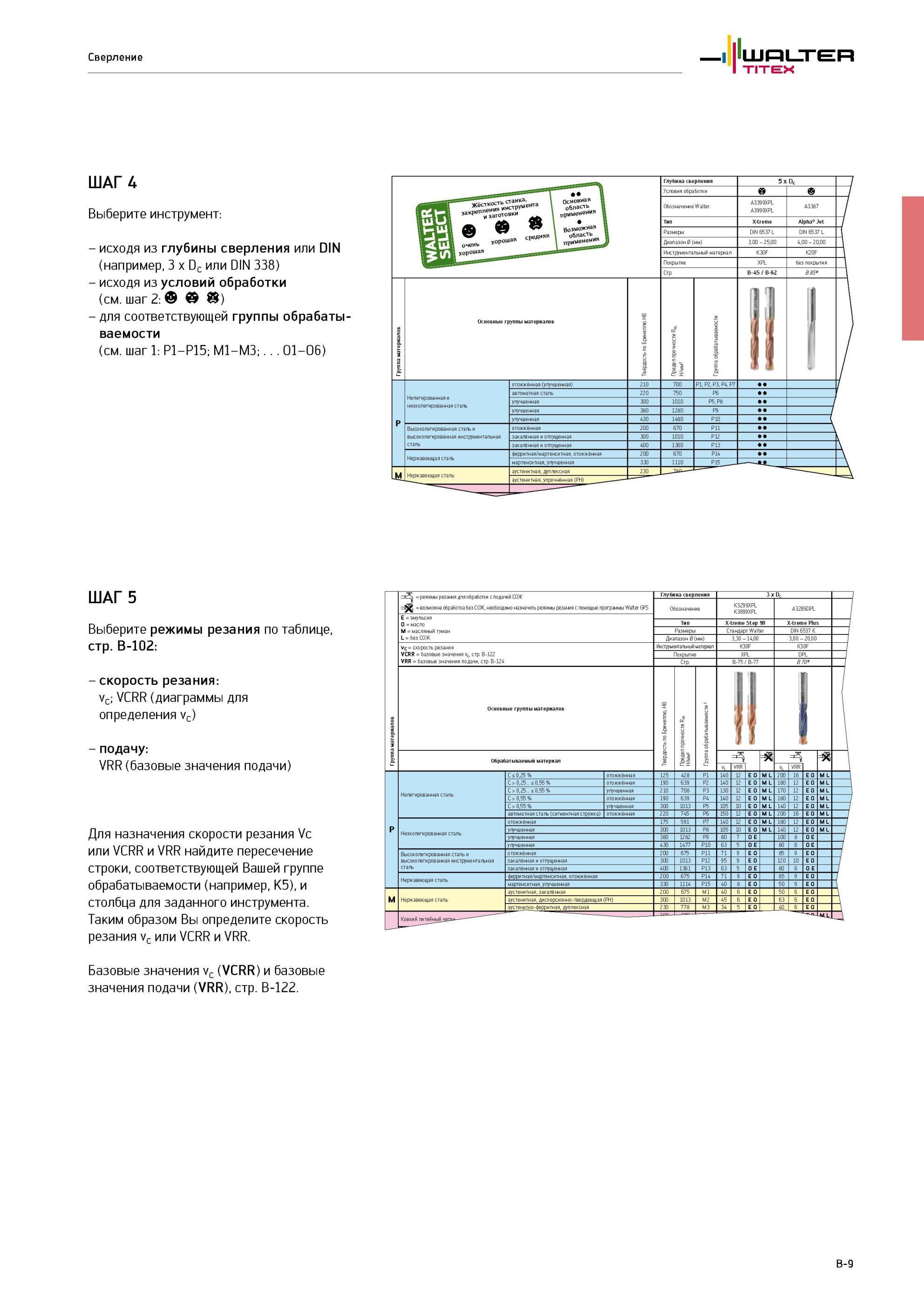

Сверла Walter из твердого сплава или быстрорежущей стали для обработки отверстия Последовательность действий при выборе режущего инструмента Исходя из глубины сверления Сверление TITEX ШАГ 4 Выберите инструмент - исходя из глубины сверления или DIN (например, 3 x Dc или DIN 338) - исходя из условий обработки (см. шаг 2 ) для соответствующей группы обрабатываемости (см. шаг 1 P1-P15; M1-M3; O1-O6) l Возможная ft средняя областей Глубина сверления 5 x Dc Условия обработки a j Обозначение Walter A3399XPL A3999XPL A3387 Тип Xtreme Alpha Jet 1 Размеры DIN 6537 L DIN 6537 L Диапазон 0(мм) 3,00 - 25,00 4,00 - 20,00 Инструментальный материал K30F K20F I Покрытие XPL без покрытия 1 Стр. B-45 B-6 H B 85 1 I Группа материалов I Основные группы материалов Твердость по Бринеллю HB Предел прочности Rm Группа обрабатываемости ) P Нелегированная и низколегированная сталь отожженная (улучшенная) 210 700 P1, P2, P3, P4, P7 1 автоматная сталь 220 750 P6 улучшенная 300 1010 P5, P8 улучшенная 380 1280 P9 улучшенная 430 1480 P10 ( Высоколегированная сталь и высоколегированная инструментальная отожженная 200 670 P11 закаленная и отпущенная 300 1010 P12 закаленная и отпущенная 400 1360 P13 Нержавеющая сталь ферритная/мартенситная, отожженная 200 670 P14 мартенситная, улучшенная 330 1110 P15 M Нержавеющая сталь аустенитная, дуплексная аустенитная, упрочненная (PH) 1 230 ШАГ 5 Выберите режимы резания по таблице, стр. B-102 - скорость резания vc; VCRR (диаграммы для определения vc) - подачу VRR (базовые значения подачи) Для назначения скорости резания Vc или VCRR и VRR найдите пересечение строки, соответствующей Вашей группе обрабатываемости (например, К5), и столбца для заданного инструмента. Таким образом Вы определите скорость резания vc или VCRR и VRR. Базовые значения vc (VCRR) и базовые значения подачи (VRR), стр. B-122. Группа материалов =п5 - режимы резания для обработки с подачей СОЖ - возможна обработка без СОЖ, необходимо назначить режимы резания с помощью программы Walter GPS Глубина сверления 3 x Dc Обозначение K3299XPL K3899XPL A3289DPL E - эмульсия O - масло M - масляный туман L - без СОЖ Тип Xtreme Step 90 Xtreme Plus I Размеры Стандарт Walter DIN 6537 K 1 Диапазон 0(мм) 3,30 - 14,00 3,00 - 20,00 1 vc - скорость резания VCRR - базовые значения vc, стр. B-122 VRR - базовые значения подачи, стр. B-124 Инструментальный материал K30F K30F i1 Покрытие XPL DPL j Стр. B-75 B-77 B 70 Основные группы материалов Твердость по Бринеллю, HB Предел прочности Rm j j 1 Обрабатываемый материал =3 = =8 vc VRR vc VRR P Нелегированная сталь C 0,25 % отожженная 125 428 P1 14П 1 E O M L 200 16 E O M L 1 C > 0,25… 0,55 % отожженная 190 639 P2 140 12 E O M L 180 12 E O M L i C > 0,25… 0,55 % улучшенная 210 708 P3 130 12 E O M L 170 12 E O M L 1 C > 0,55 % отожженная 190 639 P4 140 12 E O M L 180 12 E O M L f C > 0,55 % улучшенная 300 1013 P5 105 10 E O M L 140 12 E O M L автоматная сталь (сегментная стружка) отожженная 220 745 P6 150 12 E O M L 200 16 E O M L 1 Низколегированная сталь отожженная 175 591 P7 140 12 E O M L 180 12 E O M L j улучшенная 300 1013 P8 105 10 E O M L 140 12 E O M L j улучшенная 380 1282 P9 80 O E 100 8 O E i улучшенная 430 1477 P10 b3 5 O E 80 6 O E 1 Высоколегированная сталь и высоколегированная инструментальная отожженная 200 675 P11 71 E O 85 9 E O j закаленная и отпущенная 300 1013 P12 95 E O 120 10 E O i закаленная и отпущенная 400 1361 P13 63 5 O E 80 6 O E Нержавеющая сталь ферритная/мартенситная, отожженная 200 675 P14 71 9 E O 85 9 E O 7 мартенситная, улучшенная 330 1114 P15 40 8 E O 50 9 E O l M Нержавеющая сталь аустенитная, закаленная 200 675 M1 40 6 E O 50 6 E O аустенитная, дисперсионно-твердеющая (PH) 300 1013 M2 45 6 E O 63 6 E O аустенитно-Ферритная, дуплексная 230 778 M3 34 5 E O 40 6 E O Lm i -A B-9
