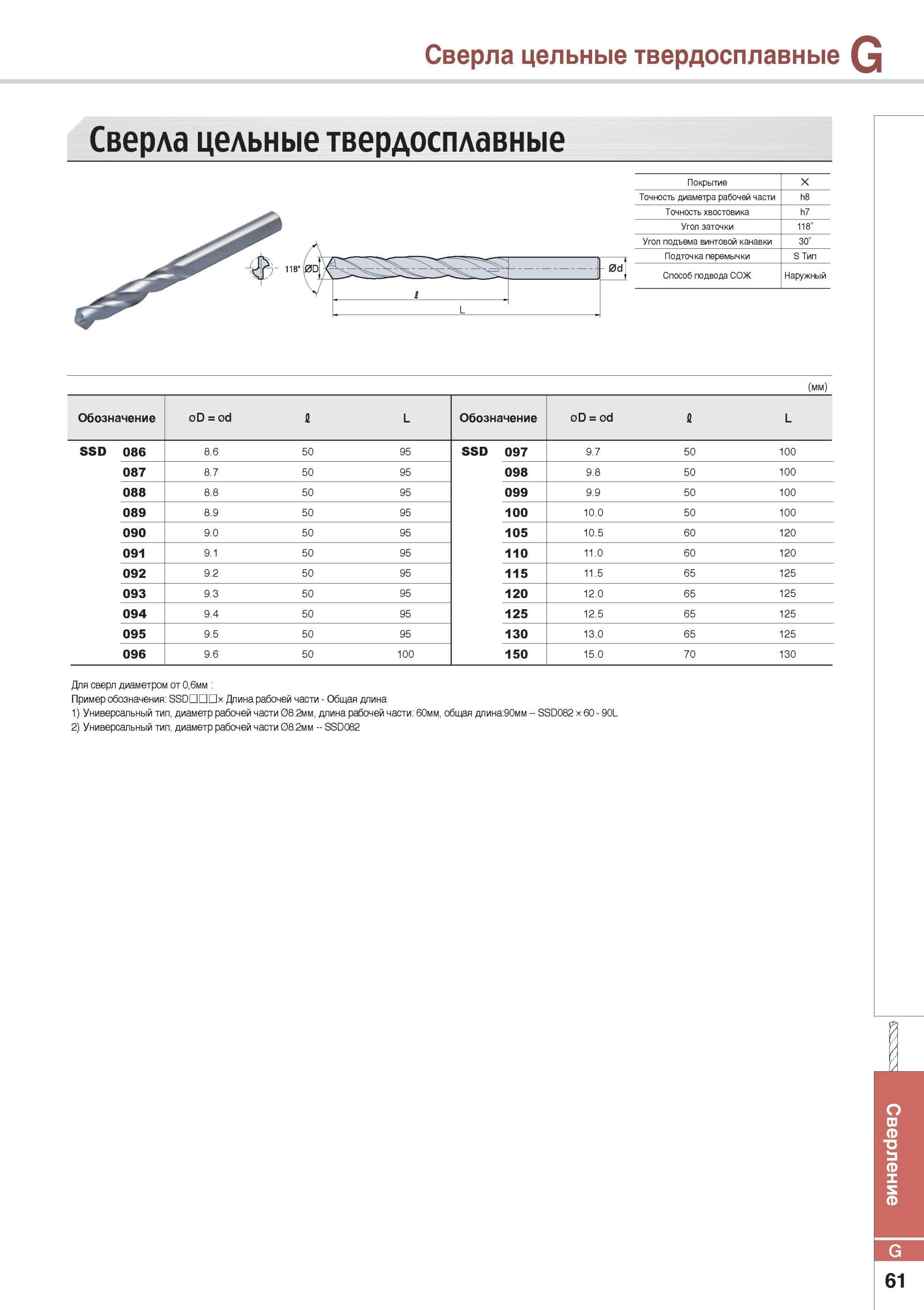

775 Каталог KORLOY 2014 Металлорежущий инструмент и станочная оснастка Стр.G61
Сверла цельные твердосплавные Покрытие Точность диаметра рабочей части h8 Точность хвостовика h7 Угол заточки 118° Угол подъема винтовой канавки 30° Подточ Сверла цельные твердосплавные Покрытие Точность диаметра рабочей части h8 Точность хвостовика h7 Угол заточки 118° Угол подъема винтовой канавки 30° Подточка перемычки S Тип Способ подвода СОЖ Наружный (мм) Обозначение d 0 II D 0 fl L Обозначение 0D = 0d fl L SSD 086 8.6 50 95 SSD 097 9.7 50 100 087 8.7 50 95 098 .8 9. 50 100 088 8.8 50 95 099 9.9 50 100 089 .9 8. 50 95 100 10.0 50 100 090 9.0 50 95 105 10.5 60 120 091 9.1 50 95 110 11.0 60 120 092 9.2 50 95 115 11.5 65 125 093 9.3 50 95 120 12.0 65 125 094 9.4 50 95 125 12.5 65 125 095 9.5 50 95 130 13.0 65 125 096 9.6 50 100 150 15.0 70 130 Для сверл диаметром от 0,6мм Пример обозначения SSD х Длина рабочей части - Общая длина 1) Универсальный тип, диаметр рабочей части 08.2мм, длина рабочей части 60мм, общая длина:90мм SSD082 х 60 - 90L 2) Универсальный тип, диаметр рабочей части 08.2мм SSD082 G 61 Сверление Сверла цельные твердосплавные Сверла Korloy твердосплавные монолитные по металлу
