Металлорежущий инструмент и инструментальная оснастка / Cutting tools and tooling system KORLOY | Каталог KORLOY 2013 Металлорежущий инструмент (Всего 987 стр.) |
|||||
|
742 Каталог KORLOY 2013 Металлорежущий инструмент и инструментальная оснастка Стр.G38 |
|||||

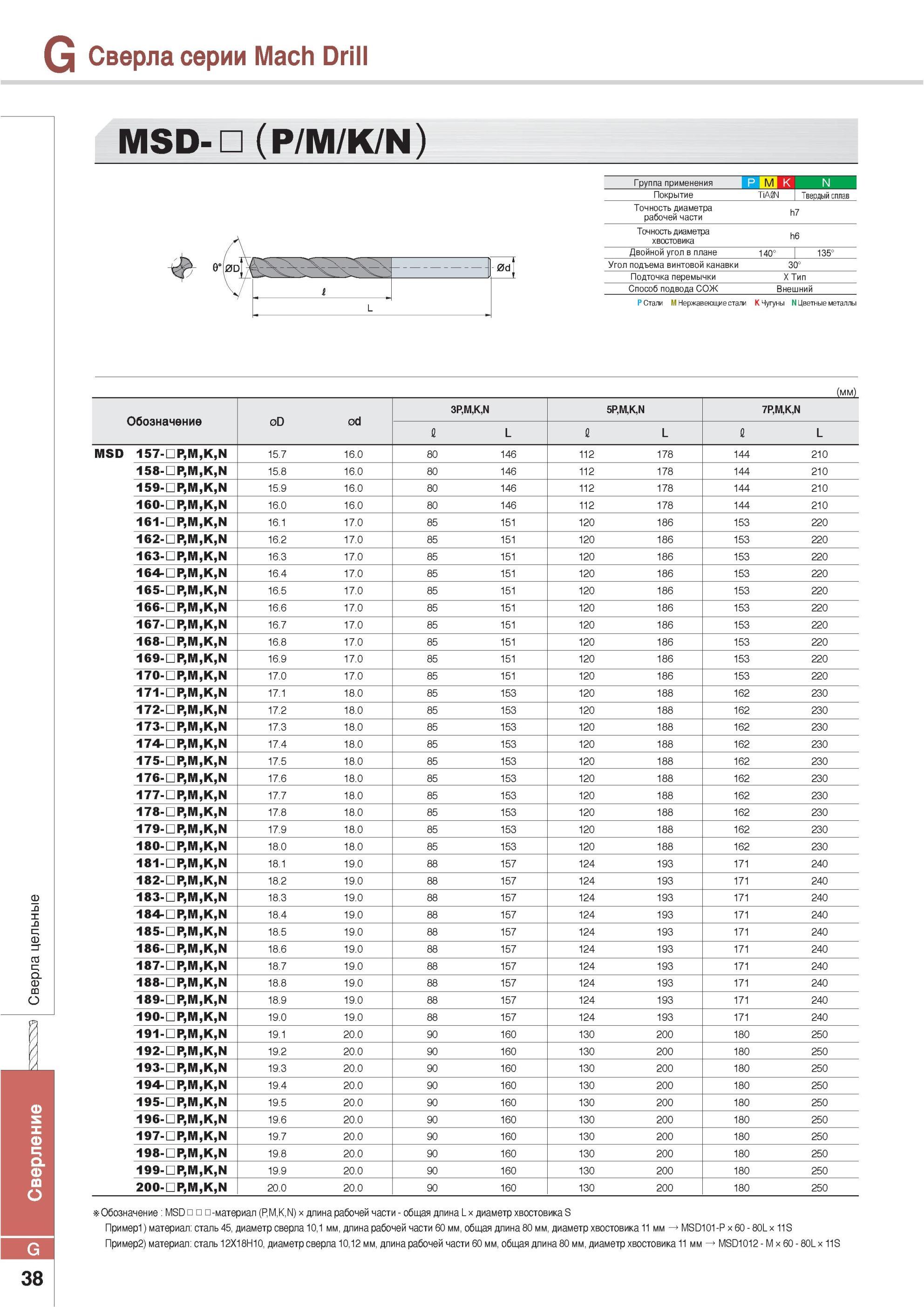

Сверла цельные Korloy серии Mach Drill MSD-D(P/M/K/N) Группа применения M K N Покрытие TiASN Твердый сплав Точность диаметра рабочей части Точность диаметрСверла цельные Korloy серии Mach Drill MSD-D(P/M/K/N) Группа применения M K N Покрытие TiASN Твердый сплав Точность диаметра рабочей части Точность диаметра хвостовика 0d Угол подъема винтовой канавки Подточка перемычки Сверление Способ подвода СОЖ 30° X Тип Внешний J L P Стали M Нержавеющие стали Сверла K Чугуны N Цветные металлы h7 h6 Обозначение d 0 D 0 3P,M,K,N 5P,M,K,N 7P,M,K,N fi L fi L fi L MSD 157-LP,M,K,N 15.7 16.0 80 146 112 178 144 210 158-LP,M,K,N 15.8 16.0 80 146 112 178 144 210 159-LP,M,K,N 15.9 16.0 80 146 112 178 144 210 160-LP,M,K,N 16.0 16.0 80 146 112 178 144 210 161-LP,M,K,N 16.1 17.0 85 151 120 186 153 220 162-LP,M,K,N 16.2 17.0 85 151 120 186 153 220 163-LP,M,K,N 16.3 17.0 85 151 120 186 153 220 164-LP,M,K,N 16.4 17.0 85 151 120 186 153 220 165-LP,M,K,N 16.5 17.0 85 151 120 186 153 220 166-LP,M,K,N 16.6 17.0 85 151 120 186 153 220 167-LP,M,K,N 16.7 17.0 85 151 120 186 153 220 168-LP,M,K,N 16.8 17.0 85 151 120 186 153 220 169-LP,M,K,N 16.9 17.0 85 151 120 186 153 220 170-LP,M,K,N 17.0 17.0 85 151 120 186 153 220 171-DP,M,K,N 17.1 18.0 85 153 120 188 162 230 172-LP,M,K,N 17.2 18.0 85 153 120 188 162 230 173-LP,M,K,N 17.3 18.0 85 153 120 188 162 230 174-DP,M,K,N 17.4 18.0 85 153 120 188 162 230 175-DP,M,K,N 17.5 18.0 85 153 120 188 162 230 176-LP,M,K,N 17.6 18.0 85 153 120 188 162 230 177-DP,M,K,N 17.7 18.0 85 153 120 188 162 230 178-LP,M,K,N 17.8 18.0 85 153 120 188 162 230 179-DP,M,K,N 17.9 18.0 85 153 120 188 162 230 180-LP,M,K,N 18.0 18.0 85 153 120 188 162 230 181-LP,M,K,N 18.1 19.0 88 157 124 193 171 240 182-LP,M,K,N 18.2 19.0 88 157 124 193 171 240 183-LP,M,K,N 18.3 19.0 88 157 124 193 171 240 184-LP,M,K,N 18.4 19.0 88 157 124 193 171 240 185-LP,M,K,N 18.5 19.0 88 157 124 193 171 240 186-LP,M,K,N 18.6 19.0 88 157 124 193 171 240 187-LP,M,K,N 18.7 19.0 88 157 124 193 171 240 188-LP,M,K,N 18.8 19.0 88 157 124 193 171 240 189-LP,M,K,N 18.9 19.0 88 157 124 193 171 240 190-LP,M,K,N 19.0 19.0 88 157 124 193 171 240 191-LP,M,K,N 19.1 20.0 90 160 130 200 180 250 192-LP,M,K,N 19.2 20.0 90 160 130 200 180 250 193-LP,M,K,N 19.3 20.0 90 160 130 200 180 250 194-LP,M,K,N 19.4 20.0 90 160 130 200 180 250 195-LP,M,K,N 19.5 20.0 90 160 130 200 180 250 196-LP,M,K,N 19.6 20.0 90 160 130 200 180 250 197-DP,M,K,N 19.7 20.0 90 160 130 200 180 250 198-LP,M,K,N 19.8 20.0 90 160 130 200 180 250 199-LP,M,K,N 19.9 20.0 90 160 130 200 180 250 200-LP,M,K,N 20.0 20.0 90 160 130 200 180 250 Обозначение MSDnnn-материал (RM,K,N) x длина рабочей части общая длина L х диаметр хвостовика S Пример1) материал сталь 45 диаметр сверла 10,1 мм длина рабочей части 60 мм общая длина 80 мм диаметр хвостовика 11 мм MSD101 Пример2) материал сталь 12Х18Н10 диаметр сверла 10,12 мм длина рабочей части 60 мм общая длина 80 мм диаметр хвостовика 11 мм P x 60 80L x 11S MSD1012 M x 60 80L x 11S G 38 |
|||||
