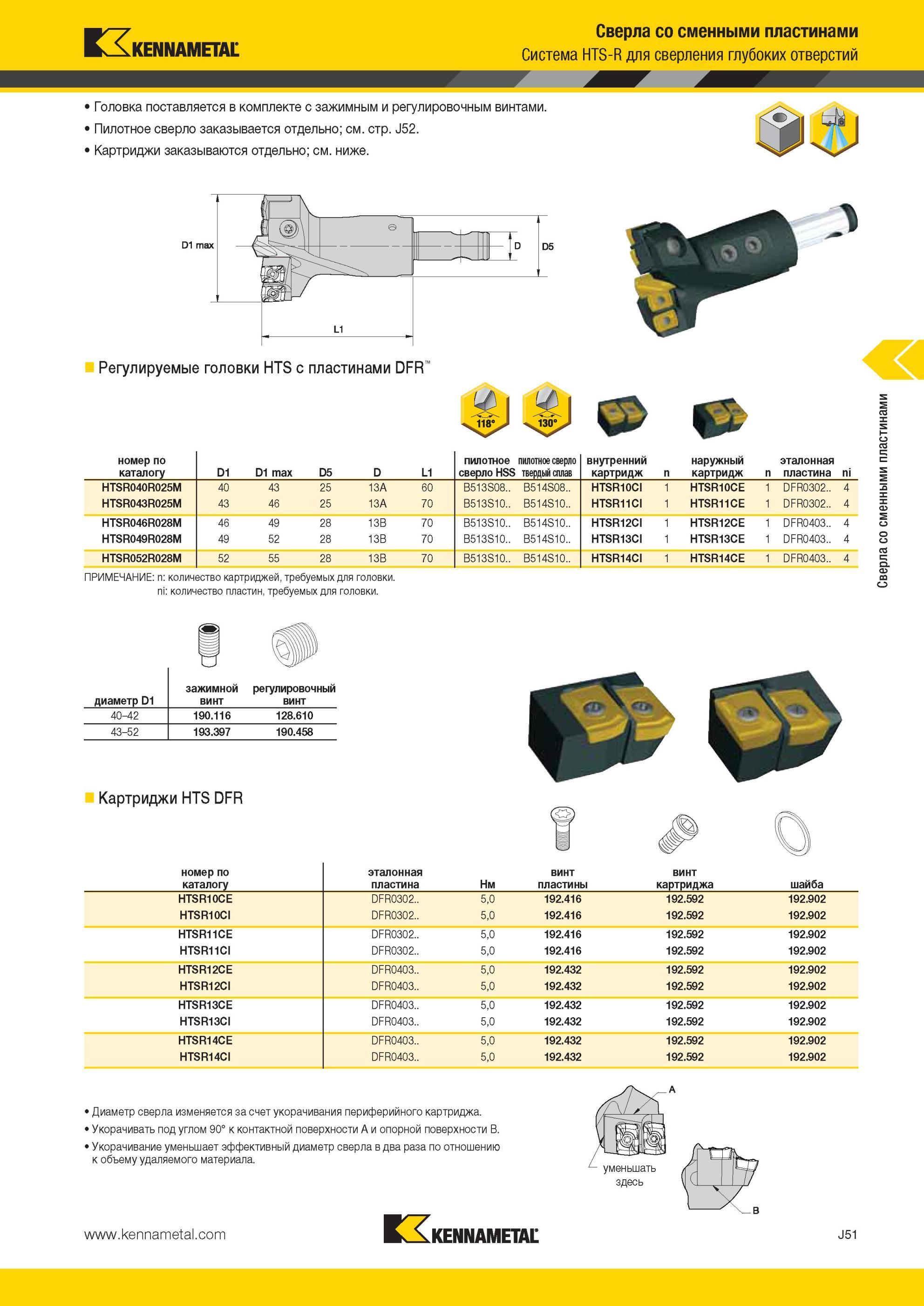

1019 Мастер-каталог KENNAMETAL 2013 Металлорежущий инструмент Стр.J51 |
|||||
Сверла со сменными пластинами Система Kennametal HTS-R для сверления глубоких отверстий Головка поставляется в комплекте с зажимным и регулировочным вСверла со сменными пластинами Система Kennametal HTS-R для сверления глубоких отверстий Головка поставляется в комплекте с зажимным и регулировочным винтами. Пилотное сверло заказывается отдельно; см. стр. J52. Картриджи заказываются отдельно; см. ниже. Регулируемые головки HTS с пластинами DFR" номер по каталогу D1 D1 max D5 D L1 пилотное пилотное сверло сверло HSS твердый сплав внутренний картридж n наружный картридж эталонная n пластина ni HTSR040R025M 40 43 25 13A 60 B513S08.. B514S08.. HTSR10CI 1 HTSR10CE 1 DFR0302.. 4 HTSR043R025M 43 46 25 13A 70 B513S10.. B514S10.. HTSR11CI 1 HTSR11CE 1 DFR0302.. 4 HTSR046R028M 46 49 28 13B 70 B513S10.. B514S10.. HTSR12CI 1 HTSR12CE 1 DFR0403.. 4 HTSR049R028M 49 52 28 13B 70 B513S10.. B514S10.. HTSR13CI 1 HTSR13CE 1 DFR0403.. 4 HTSR052R028M 52 55 28 13B 70 B513S10.. B514S10.. HTSR14CI 1 HTSR14CE 1 DFR0403.. 4 ПРИМЕЧАНИЕ n количество картриджей, требуемых для головки. ni количество пластин, требуемых для головки. диаметр D1 зажимной винт регулировочный винт 40-42 190.116 128.610 43-52 193.397 190.458 Картриджи HTS DFR номер по каталогу эталонная пластина Нм винт пластины винт картриджа шайба HTSR10CE DFR0302.. 5,0 192.416 192.592 192.902 HTSR10CI DFR0302.. 5,0 192.416 192.592 192.902 HTSR11CE DFR0302.. 5,0 192.416 192.592 192.902 HTSR11CI DFR0302.. 5,0 192.416 192.592 192.902 HTSR12CE DFR0403.. 5,0 192.432 192.592 192.902 HTSR12CI DFR0403.. 5,0 192.432 192.592 192.902 HTSR13CE DFR0403.. 5,0 192.432 192.592 192.902 HTSR13CI DFR0403.. 5,0 192.432 192.592 192.902 HTSR14CE DFR0403.. 5,0 192.432 192.592 192.902 HTSR14CI DFR0403.. 5,0 192.432 192.592 192.902 Диаметр сверла изменяется за счет укорачивания периферийного картриджа. Укорачивать под углом 90° к контактной поверхности А и опорной поверхности B. Укорачивание уменьшает эффективный диаметр сверла в два раза по отношению к объему удаляемого материала. J51 Сверла со сменными пластинами уменьшать здесь |
|||||
