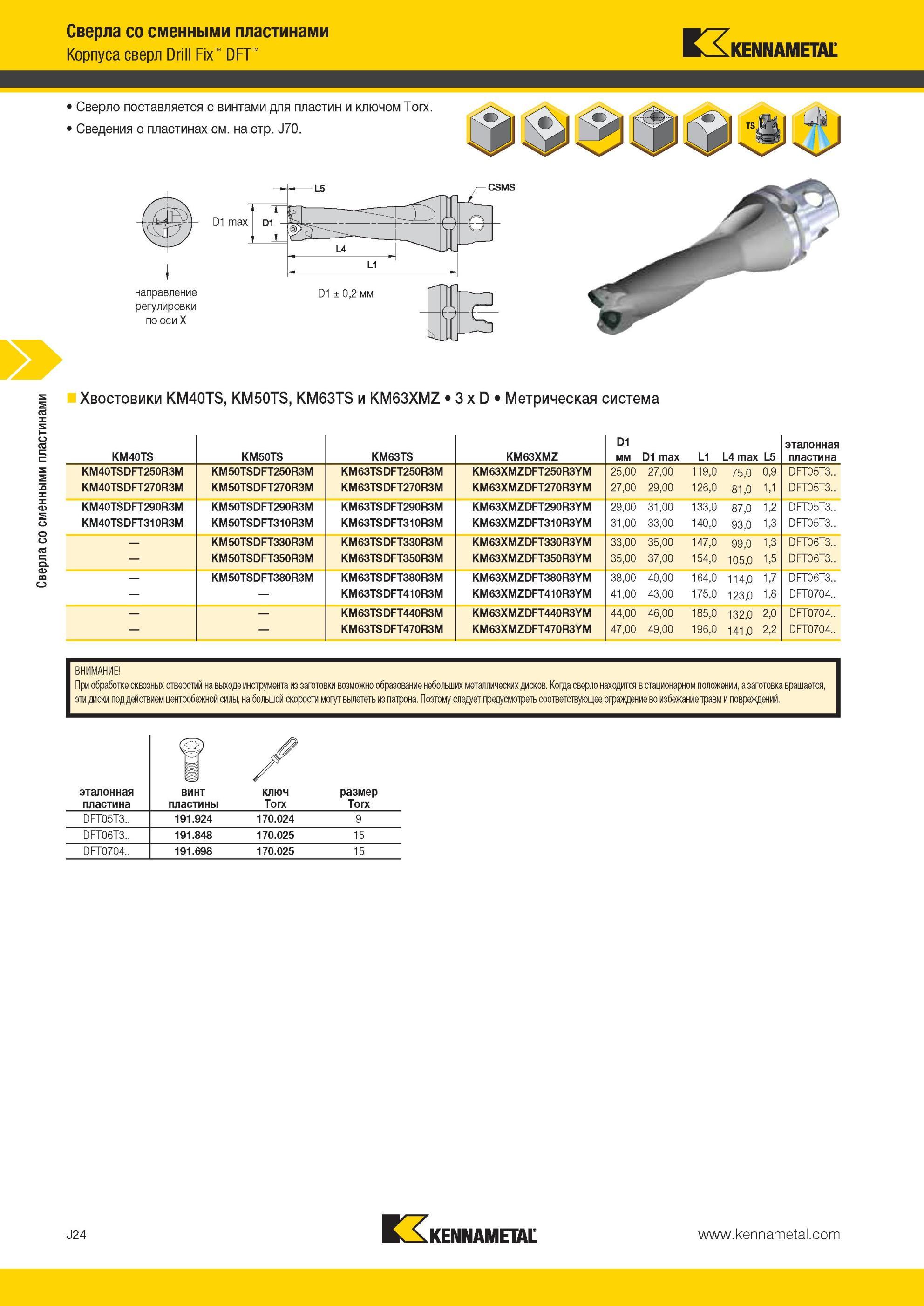

Сверла Kennametal со сменными пластинами Drill Fix DFT Сверло поставляется с винтами для пластин и ключом Torx Сведения о пластинах см на стр J70 напр

Сверла Kennametal со сменными пластинами Drill Fix DFT Сверло поставляется с винтами для пластин и ключом Torx. Сведения о пластинах см. на стр. J70. направление регулировки по оси X D1 ± 0,2 мм Хвостовики KM40TS, KM50TS, KM63TS и KM63XMZ 3 x D Метрическая система KM40TS KM50TS KM63TS KM63XMZ D1 мм D1 max L1 L4 max L5 эталонная пластина KM40TSDFT250R3M KM50TSDFT250R3M KM63TSDFT250R3M KM63XMZDFT250R3YM 25,00 27,00 119,0 75,0 0,9 DFT05T3.. KM40TSDFT270R3M KM50TSDFT270R3M KM63TSDFT270R3M KM63XMZDFT270R3YM 27,00 29,00 126,0 81,0 1,1 DFT05T3.. KM40TSDFT290R3M KM50TSDFT290R3M KM63TSDFT290R3M KM63XMZDFT290R3YM 29,00 31,00 133,0 87,0 1,2 DFT05T3.. KM40TSDFT310R3M KM50TSDFT310R3M KM63TSDFT310R3M KM63XMZDFT310R3YM 31,00 33,00 140,0 93,0 1,3 DFT05T3.. KM50TSDFT330R3M KM63TSDFT330R3M KM63XMZDFT330R3YM 33,00 35,00 147,0 99,0 1,3 DFT06T3.. KM50TSDFT350R3M KM63TSDFT350R3M KM63XMZDFT350R3YM 35,00 37,00 154,0 105,0 1,5 DFT06T3.. KM50TSDFT380R3M KM63TSDFT380R3M KM63XMZDFT380R3YM 38,00 40,00 164,0 114,0 1,7 DFT06T3.. KM63TSDFT410R3M KM63XMZDFT410R3YM 41,00 43,00 175,0 123,0 1,8 DFT0704.. KM63TSDFT440R3M KM63XMZDFT440R3YM 44,00 46,00 185,0 132,0 2,0 DFT0704.. KM63TSDFT470R3M KM63XMZDFT470R3YM 47,00 49,00 196,0 141,0 2,2 DFT0704.. ВНИМАНИЕ При обработке сквозных отверстий на выходе инструмента из заготовки возможно образование небольших металлических дисков. Когда сверло находится в стационарном положении, а заготовка вращается, эти диски под действием центробежной силы, на большой скорости могут вылететь из патрона. Поэтому следует предусмотреть соответствующее ограждение во избежание травм и повреждений. эталонная пластина винт пластины ключ Torx размер Torx DFT05T3.. 191.924 170.024 9 DFT06T3.. 191.848 170.025 15 DFT0704.. 191.698 170.025 15 J24
