Сверхтвердые режущие японские материалы для токарных пластин Mitsubishi Поликристаллический алмаз MD220 ПКА

Сверхтвердые режущие японские материалы для токарных пластин Mitsubishi Поликристаллический алмаз MD220 ПКА

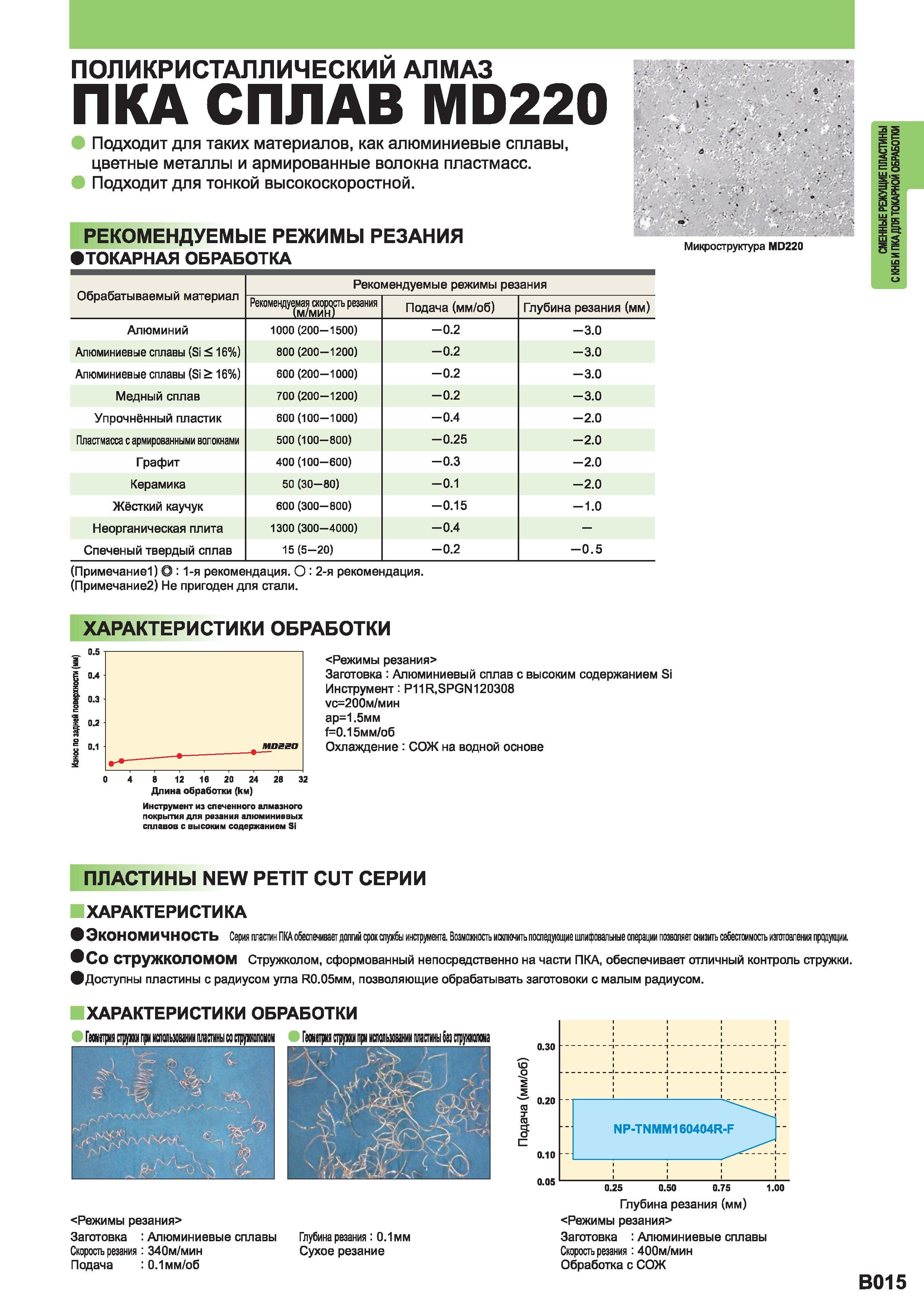

Сверхтвердые режущие японские материалы для токарных пластин Mitsubishi Поликристаллический алмаз MD220 ПКА _ Подходит для механической обработки таких материалов как алюминиевые сплавы цветные металлы и армированные волокна пластмасс. Подходит для тонкой высокоскоростной. Рекомендуемые режимы резания ТОКАРНАЯ ОБРАБОТКА Микроструктура MD220 Обрабатываемый материал Рекомендуемые режимы резания Рекомендуемая скорость резания (м/мин) Подача (мм/об) Глубина резания (мм) Алюминий 1000(200-1500) -0.2 -3.0 Алюминиевые сплавы (Si 16%) 800(200-1200) -0.2 -3.0 Алюминиевые сплавы (Si 16%) 600 (200-1000) -0.2 -3.0 Медный сплав 700(200-1200) -0.2 -3.0 Упрочнённый пластик 600 (100-1000) -0.4 -2.0 Пластмасса с армированными волокнами 500 (100-800) -0.25 -2.0 рафит 400 (100-600) -0.3 -2.0 Керамика 50 (30-80) -0.1 -2.0 Жёсткий каучук 600 (300-800) -0.15 -1.0 Неорганическая плита 1300(300-4000) -0.4 - Спеченый твердый сплав 15(5-20) -0.2 -0.5 (Примечание" ) 1-я рекомендация. О 2-я рекомендация. (Примечание2) Не пригоден для стали. ХАРАКТЕРИСТИКИ ОБРАБОТКИ 8 12 16 20 24 28 Длина обработки (км) Инструмент из спеченного алмазного покрытия для резания алюминиевых сплавов с высоким содержанием Si Режимы резания Заготовка Алюминиевый сплав с высоким содержанием Si Инструмент P11R.SPGN 120308 vc200m mmh ар1.5мм f0.15MM o6 Охлаждение СОЖ на водной основе ПЛАСТИНЫ NEW PETIT CUT СЕРИИ ХАРАКТЕРИСТИКА Экономичность Серия пластан ПКА обеспечит долгий срок службы инструмента. Возможность исключить последующие шлифовальные операции позволяет снизить себестоимость изготовления продукции. Со СТруЖКОЛОМОМ Стружколом сформованный непосредственно на части ПКА обеспечивает отличный контроль стружки. Доступны пластины с радиусом угла R0.05mm позволяющие обрабатывать заготовоки с малым радиусом. ХАРАКТЕРИСТИКИ ОБРАБОТКИ Геинетрня ори при мимии пластины и прими Геснещя струим при наюльивлнин пластины без струшпона Режимы резания Заготовка Алюминиевые сплавы Скорость резания 340м/мин Подача 0.1 мм/об Глубина резания 0.1мм Сухое резание о 5 3 та с Глубина резания (мм) Режимы резания Заготовка Алюминиевые сплавы Скорость резания 400м/мин Обработка с СОЖ В015 Режущие сменные пластины Mitsubishi с КНБ И ПКА для токарной обработки на станках ПОЛИКРИСТАЛЛИЧЕСКИЙ АЛМАЗ ПКА СПЛАВ MD220
