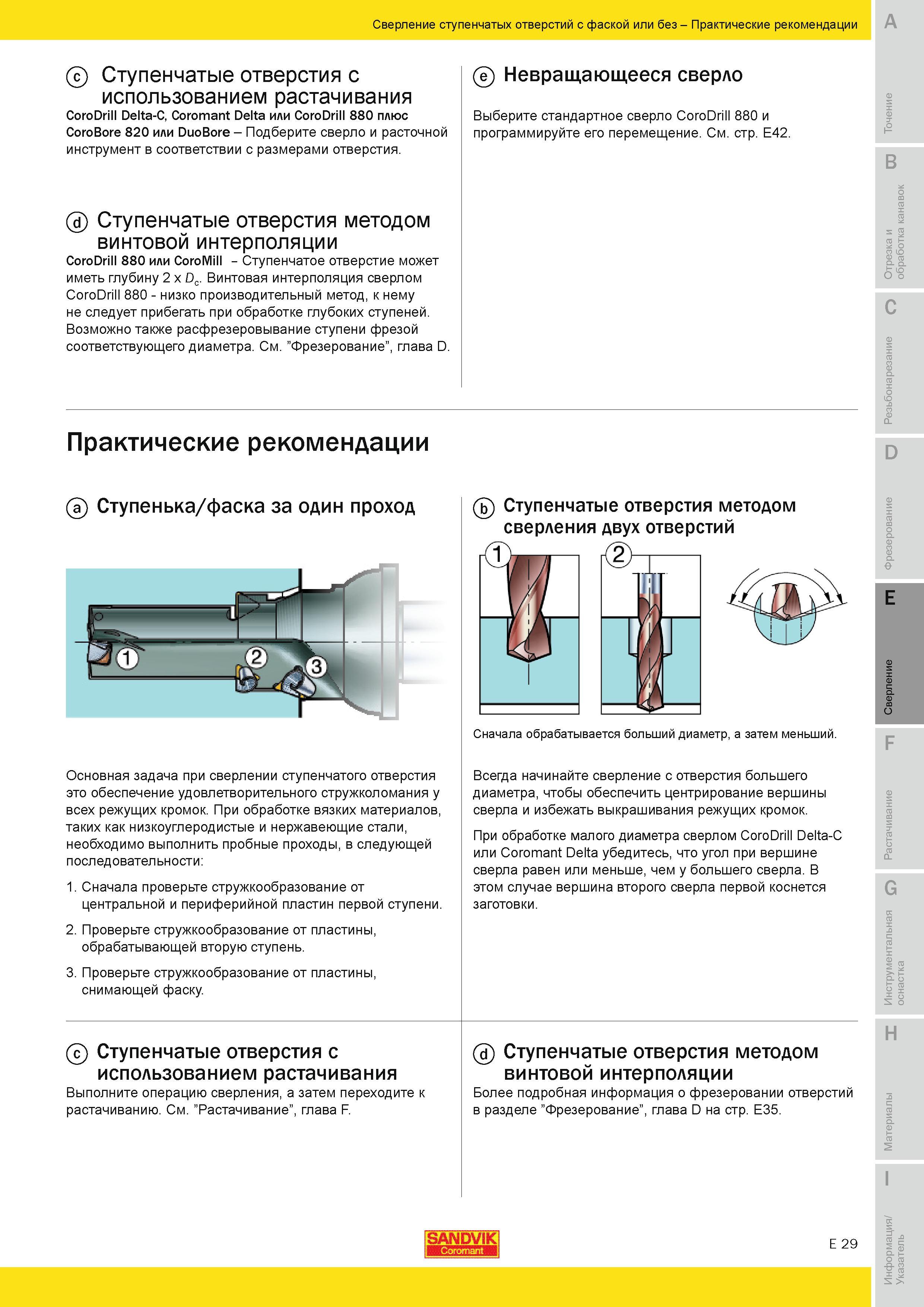

Ступенчатые отверстия с использованием растачивания Sandvik Coromant CoroDrill Delta-C Coromant Delta или CoroDrill 880 плюс CoroBore 820 или DuoBo

Ступенчатые отверстия с использованием растачивания Sandvik Coromant CoroDrill Delta-C Coromant Delta или CoroDrill 880 плюс CoroBore 820 или DuoBore Подберите сверло и расточной инструмент в соответствии с размерами отверстия. Ступенчатые отверстия методом винтовой интерполяции CoroDrill 880 или CoroMill - Ступенчатое отверстие может иметь глубину 2 x Dc. Винтовая интерполяция сверлом CoroDrill 880 - низко производительный метод к нему не следует прибегать при обработке глубоких ступеней. Возможно также расфрезеровывание ступени фрезой соответствующего диаметра. См. Фрезерование глава D. Невращающееся сверло Выберите стандартное сверло CoroDrill 880 и программируйте его перемещение. См. стр. E42. B И ТО В К C Практические рекомендации D Ступенька фаска за один проход Основная задача при сверлении ступенчатого отверстия это обеспечение удовлетворительного стружколомания у всех режущих кромок. При обработке вязких материалов таких как низкоуглеродистые и нержавеющие стали необходимо выполнить пробные проходы в следующей последовательности 1. Сначала проверьте стружкообразование от центральной и периферийной пластин первой ступени. 2. Проверьте стружкообразование от пластины обрабатывающей вторую ступень. 3. Проверьте стружкообразование от пластины снимающей фаску Ступенчатые отверстия методом сверления двух отверстий Сначала обрабатывается больший диаметр а затем меньший. Всегда начинайте сверление с отверстия большего диаметра чтобы обеспечить центрирование вершины сверла и избежать выкрашивания режущих кромок. При обработке малого диаметра сверлом CoroDrill Delta-C или Coromant Delta убедитесь что угол при вершине сверла равен или меньше чем у большего сверла. В этом случае вершина второго сверла первой коснется заготовки. Ступенчатые отверстия с использованием растачивания Выполните операцию сверления а затем переходите к растачиванию. См. Растачивание глава F. Ступенчатые отверстия методом винтовой интерполяции Более подробная информация о фрезеровании отверстий в разделе Фрезерование глава D на стр. E35. SANDVIK E 29 Сверление ступенчатых отверстий с фаской или без Практические рекомендации
