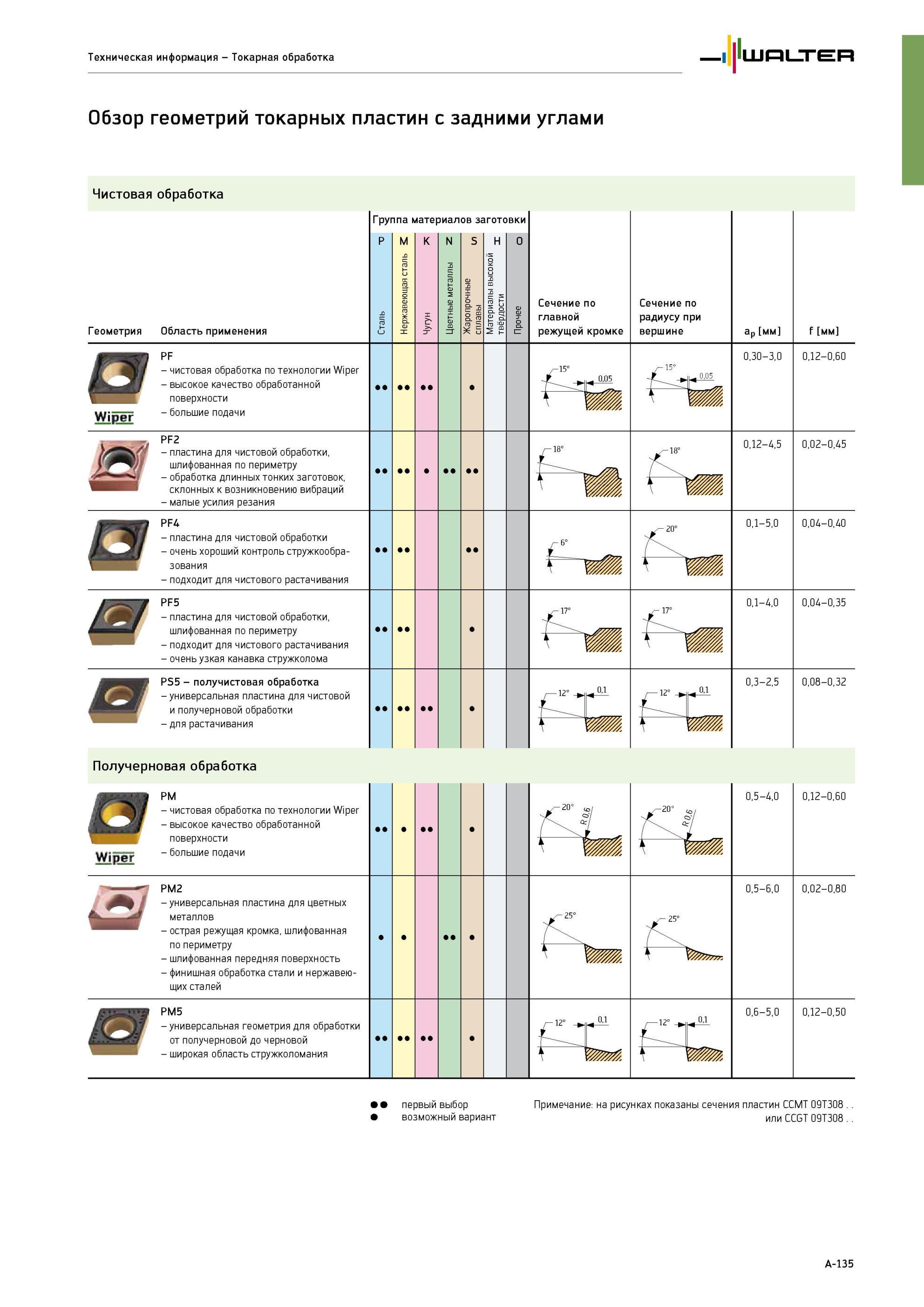

Стружколомы токарных сменных режущих пластин Walter с задними углами для чистовой и получерновой обработки Сечение по радиусу при вершине По главной режущей кромке _ Техническая информация Токарная обработка Walter Обзор геометрий токарных пластин с задними углами Чистовая обработка Геометрия Область применения Группа материалов заготовки M K N S H O Сечение по главной режущей кромке Сечение по радиусу при вершине ap мм f мм а Wiper PF - чистовая обработка по технологии Wiper - высокое качество обработанной поверхности - большие подачи 0,30-3,0 0,12-0,60 PF2 - пластина для чистовой обработки, шлифованная по периметру - обработка длинных тонких заготовок, склонных к возникновению вибраций - малые усилия резания 0,12-4,5 0,02-0,45 а PF4 - пластина для чистовой обработки - очень хороший контроль стружкообра-зования - подходит для чистового растачивания 0,1-5,0 0,04-0,40 PF5 - пластина для чистовой обработки, шлифованная по периметру - подходит для чистового растачивания - очень узкая канавка стружколома 0,1-4,0 0,04-0,35 PS5 - получистовая обработка - универсальная пластина для чистовой и получерновой обработки для растачивания 0,3-2,5 Получерновая обработка а Wipe PM - чистовая обработка по технологии Wiper - высокое качество обработанной поверхности - большие подачи 0,08-0,32 0,12-0,60 PM2 - универсальная пластина для цветных металлов - острая режущая кромка, шлифованная по периметру - шлифованная передняя поверхность - финишная обработка стали и нержавеющих сталей 0,02-0,80 PM5 - универсальная геометрия для обработки от получерновой до черновой - широкая область стружколомания 0,6-5,0 0,12-0,50 первый выбор возможный вариант Примечание на рисунках показаны сечения пластин CCMT 09T308 или CCGT 09T308 A-135 Сталь Нержавеющая сталь Чугун Цветные металлы Жаропрочные сплавы Материалы высокой твёрдости Прочее
