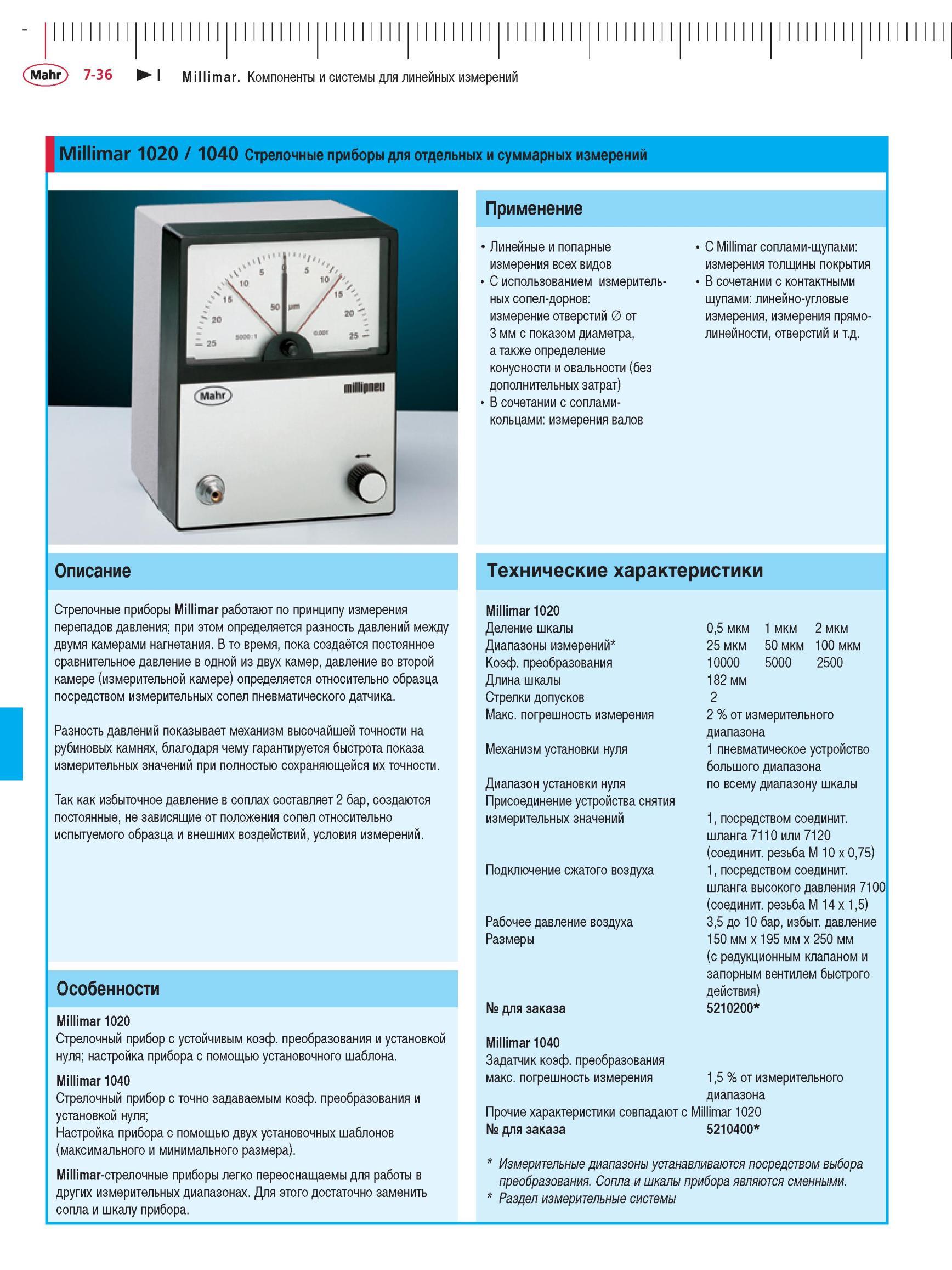

Стрелочные приборы Millimar работают по принципу измерения перепадов давления; при этом определяется разность давлений между двумя камерами нагнетания. В то время, пока создаётся постоянное сравнительное давление в одной из двух камер, давление во второй камере (измерительной камере) определяется относительно образца посредством измерительных сопел пневматического датчика. Разность давлений показывает механизм высочайшей точности на рубиновых камнях, благодаря чему гарантируется быстрота показа измерительных значений при полностью сохраняющейся их точности. Так как избыточное давление в соплах составляет 2 бар, создаются постоянные, не зависящие от положения сопел относительно испытуемого образца и внешних воздействий, условия измерений. Особенности Millimar 1020 Стрелочный прибор с устойчивым коэф. преобразования и установкой нуля; настройка прибора с помощью установочного шаблона. Millimar 1040 Стрелочный прибор с точно задаваемым коэф. преобразования и установкой нуля; Настройка прибора с помощью двух установочных шаблонов (максимального и минимального размера). Millimar-стрелочные приборы легко переоснащаемы для работы в других измерительных диапазонах. Для этого достаточно заменить сопла и шкалу прибора. Применение Линейные и попарные измерения всех видов С использованием измерительных сопел-дорнов измерение отверстий 0 от 3 мм с показом диаметра, а также определение конусности и овальности (без дополнительных затрат) В сочетании с соплами-кольцами измерения валов С Millimar соплами-щупами измерения толщины покрытия В сочетании с контактными щупами линейно-угловые измерения, измерения прямолинейности, отверстий и т.д. Технические характеристики Millimar 1020 Деление шкалы Диапазоны измерений Коэффициент преобразования Длина шкалы Стрелки допусков Макс. погрешность измерения Механизм установки нуля Диапазон установки нуля Присоединение устройства снятия измерительных значений 1 мкм 2 мкм 50 мкм 100 мкм 5000 2500 0.5 мкм 25 мкм 10000 182 мм 2 2 % от измерительного диапазона 1 пневматическое устройство большого диапазона по всему диапазону шкалы 1, посредством соединит. шланга 7110 или 7120 (соединит. резьба M 10 x 0,75) 1, посредством соединит. шланга высокого давления 7100 (соединит. резьба M 14 x 1,5) 3,5 до 10 бар, избыт. давление 150 мм x 195 мм x 250 мм (с редукционным клапаном и запорным вентилем быстрого действия) № для заказа 5210200 Millimar 1040 Задатчик коэф. преобразования макс. погрешность измерения 1,5 % от измерительного диапазона Прочие характеристики совпадают с Millimar 1020 № для заказа 5210400 Измерительные диапазоны устанавливаются посредством выбора преобразования. Сопла и шкалы прибора являются сменными. Раздел измерительные системы Подключение сжатого воздуха Рабочее давление воздуха Размеры Millimar. Компоненты и системы для линейных измерений Millimar 1020 / 1040 Стрелочные приборы для отдельных и суммарных измерений Описание
