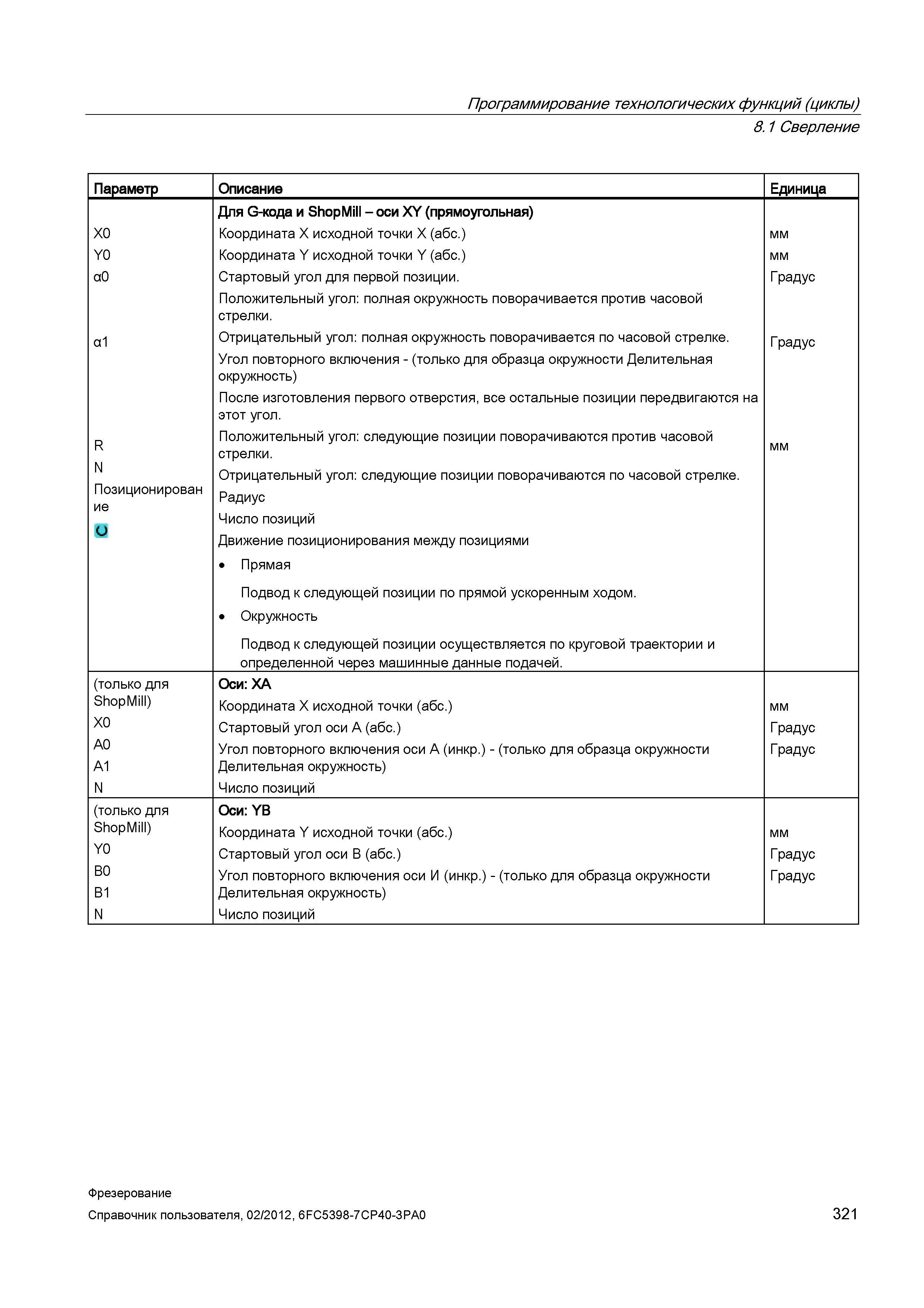

Стартовый угол для первой позиции Положительный угол: полная окружность поворачивается против часовой стрелки Отрицательный угол: полная окр

Стартовый угол для первой позиции. Положительный угол: полная окружность поворачивается против часовой стрелки. Отрицательный угол: полная окружность поворачивается по часовой стрелке. Угол повторного включения - (только для образца окружности Делительная окружность) После изготовления первого отверстия, все остальные позиции передвигаются на этот угол. Положительный угол: следующие позиции поворачиваются против часовой стрелки. Отрицательный угол: следующие позиции поворачиваются по часовой стрелке. Радиус Число позиций Движение позиционирования между позициями Прямая Подвод к следующей позиции по прямой ускоренным ходом. Окружность Подвод к следующей позиции осуществляется по круговой траектории и определенной через машинные данные подачей. мм Градус Градус мм (только для ShopMill) X0 A0 A1 N Оси: XA Координата X исходной точки (абс.) Стартовый угол оси A (абс.) Угол повторного включения оси A (инкр.) - (только для образца окружности Делительная окружность) Число позиций мм Градус Градус (только для ShopMill) Y0 B0 B1 N Оси: YB Координата Y исходной точки (абс.) Стартовый угол оси B (абс.) Угол повторного включения оси И (инкр.) - (только для образца окружности Делительная окружность) Число позиций мм Градус Градус Фрезерование Справочник пользователя, 02/2012, 6FC5398-7CP40-3PA0 321 Программирование технологических функций (циклы) 8.1 Сверление Параметр Описание Единица X0 Y0 а0 а1 R N Позиционирован ие Для G-кода и ShopMill - оси XY (прямоугольная) Координата X исходной точки X (абс.) Координата Y исходной точки Y (абс.)
