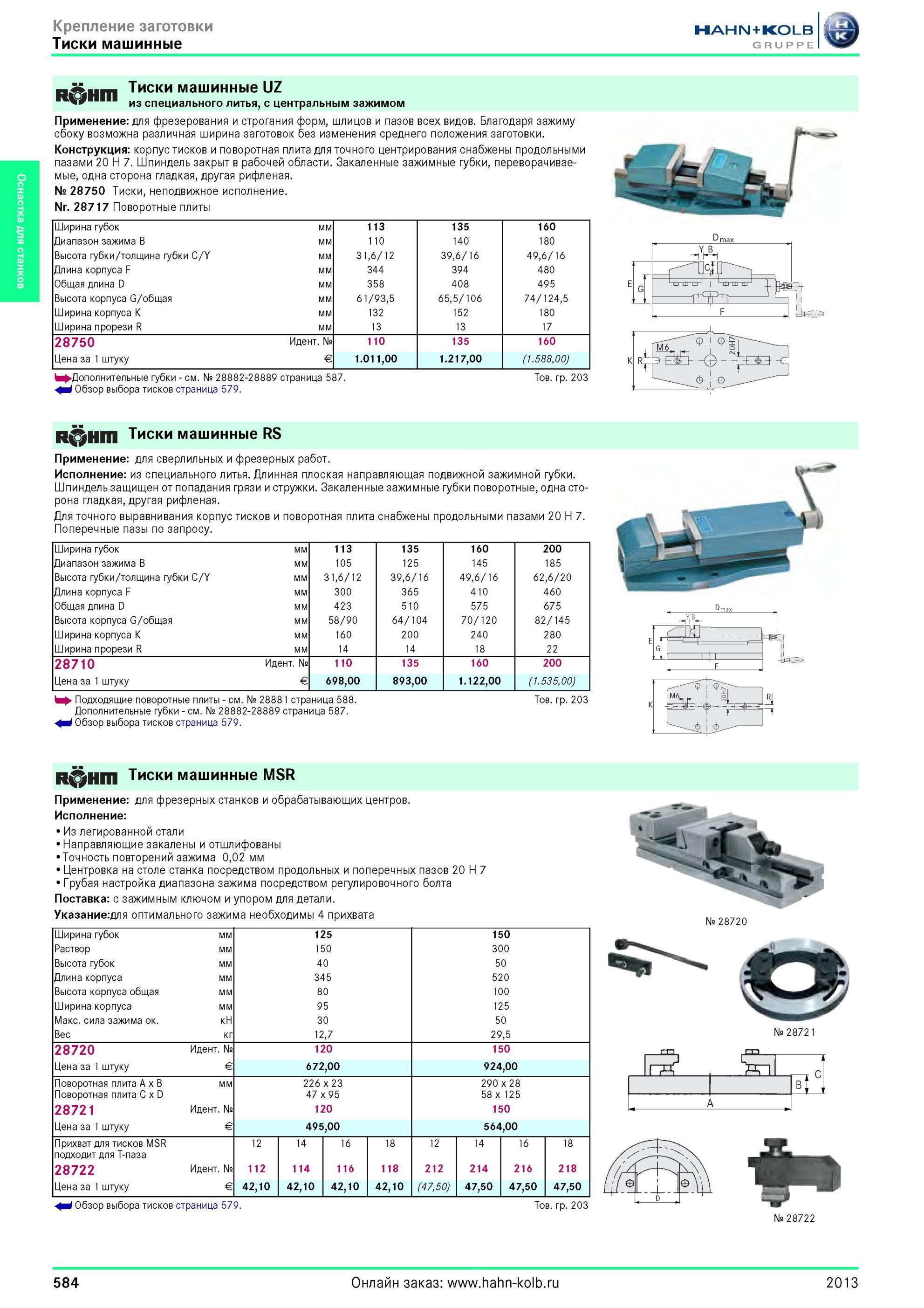

Станочные тиски Rohm UZ из специального литья с центральным зажимом Приспособление для фрезерования и строгания форм, шлицов и пазов всех видов Благодаря зажиму сбоку возможна различная ширина заготовок без изменения среднего положения заготовки. Конструкция корпус тисков и поворотная плита для точного центрирования снабжены продольными пазами 20 H 7. Шпиндель закрыт в рабочей области. Закаленные зажимные губки, переворачиваемые, одна сторона гладкая, другая рифленая. № 28750 Тиски, неподвижное исполнение. Nr. 28717 Поворотные плиты Ширина губок мм 113 135 160 Диапазон зажима B мм 110 140 180 Высота губки/толщина губки C/Y мм 31,6/12 39,6/16 49,6/16 Длина корпуса F мм 344 394 480 Общая длина D мм 358 408 495 Высота корпуса G/общая мм 61/93,5 65,5/106 74/124,5 Ширина корпуса K мм 132 152 180 Ширина прорези R мм 13 13 17 28750 Цена за 1 штуку Идентификационный номер № Евро € 110 1.011,00 135 1.217,00 160 (1.588,00) >Дополнительные губки см. № 28882-28889 страница 587. Обзор выбора тисков страница 579. Тов. гр. 203 нт Тиски машинные RS Применение для сверлильных и фрезерных работ. Исполнение из специального литья. Длинная плоская направляющая подвижной зажимной губки. Шпиндель защищен от попадания грязи и стружки. Закаленные зажимные губки поворотные, одна сторона гладкая, другая рифленая. Для точного выравнивания корпус тисков и поворотная плита снабжены продольными пазами 20 H 7. Поперечные пазы по запросу. Ширина губок мм 113 135 160 200 Диапазон зажима B мм 105 125 145 185 Высота губки/толщина губки C/Y мм 31,6/12 39,6/16 49,6/16 62,6/20 Длина корпуса F мм 300 365 410 460 Общая длина D мм 423 510 575 675 Высота корпуса G/общая мм 58/90 64/104 70/120 82/145 Ширина корпуса K мм 160 200 240 280 Ширина прорези R мм 14 14 18 22 28710 Цена за 1 штуку Идентификационный номер № Евро € 110 698,00 135 893,00 160 1.122,00 200 (1.535,00) Подходящие поворотные плиты см. № 28881 страница 588. Дополнительные губки см. № 28882-28889 страница 587. Обзор выбора тисков страница 579. Тов. гр. 203 Н0НП1 Тиски машинные MSR Применение для фрезерных станков и обрабатывающих центров. Исполнение Из легированной стали Направляющие закалены и отшлифованы Точность повторений зажима 0,02 мм Центровка на столе станка посредством продольных и поперечных пазов 20 H 7 Грубая настройка диапазона зажима посредством регулировочного болта Поставка с зажимным ключом и упором для детали. Указание:для оптимального зажима необходимы 4 прихвата Ширина губок мм 125 150 Раствор мм 150 300 Высота губок мм 40 50 Длина корпуса мм 345 520 Высота корпуса общая мм 80 100 Ширина корпуса мм 95 125 Макс. сила зажима ок. кН 30 50 Вес кг 12,7 29,5 28720 Идентификационный номер № 120 150 Цена за 1 штуку Евро € 672,00 924,00 Поворотная плита A x B Поворотная плита C x D мм 226 x23 47 x 95 290 x 28 58 x 125 28721 Идентификационный номер № 120 150 Цена за 1 штуку Евро € 495,00 564,00 Прихват для тисков MSR 12 14 16 18 12 14 16 18 подходит для T-паза 28722 Идентификационный номер № 112 114 116 118 212 214 216 218 Цена за 1 штуку Евро € 42,10 42,10 42,10 42,10 (47,50) 47,50 47,50 47,50 i Обзор выбора тисков страница 579. Тов. гр. 203 № 28722 584 2013 Тиски машинные UZ
