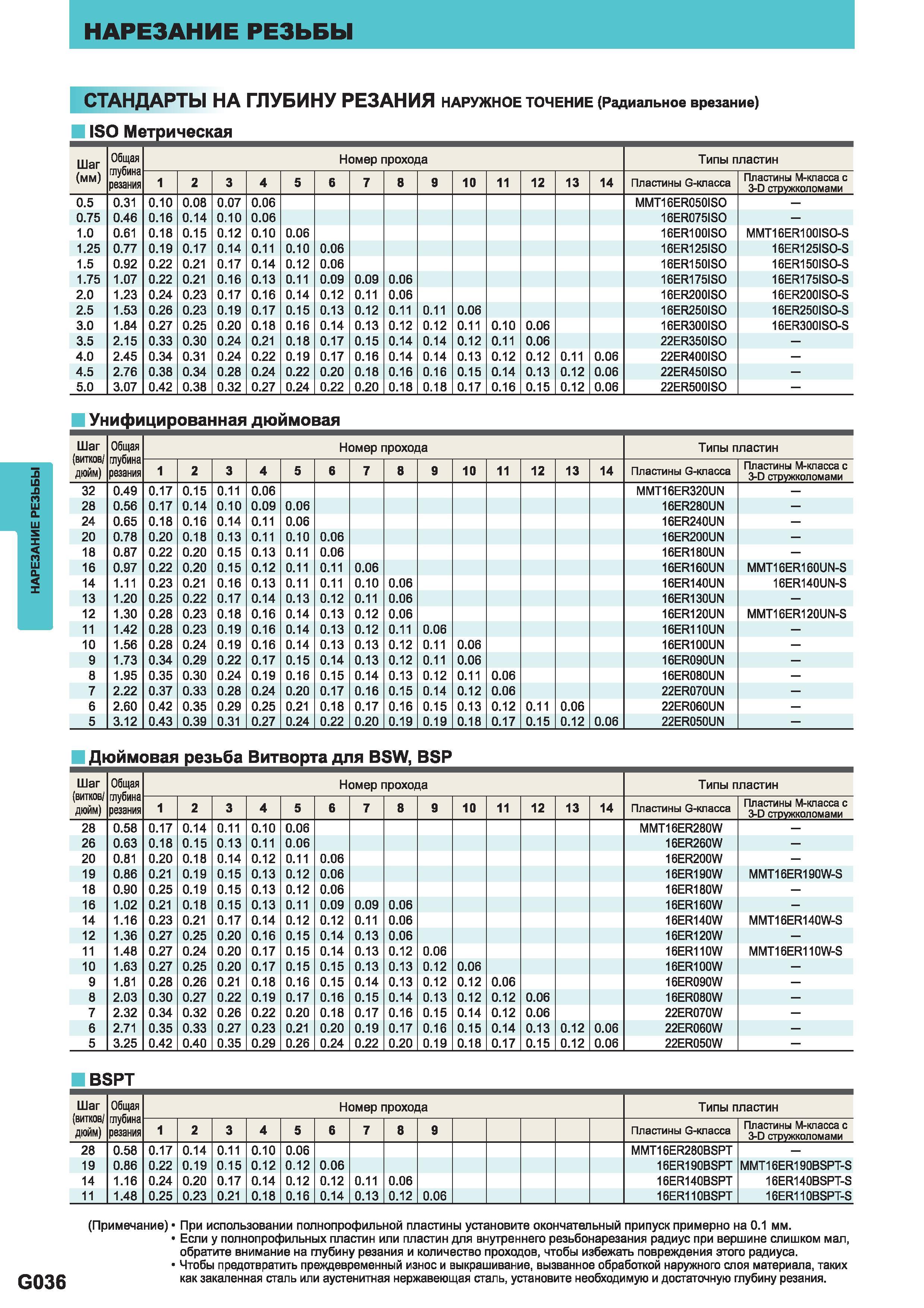

СТАНДАРТЫ НА ГЛУБИНУ РЕЗАНИЯ НАРУЖНОЕ ТОЧЕНИЕ (Радиальное врезание) ISO ическая Шаг (мм) Общая гпмйииа Номер прохода Типы пластин резания 1 2 3 4

СТАНДАРТЫ НА ГЛУБИНУ РЕЗАНИЯ НАРУЖНОЕ ТОЧЕНИЕ (Радиальное врезание) ISO ическая Шаг (мм) Общая гпмйииа Номер прохода Типы пластин резания 1 2 3 4 5 6 7 8 9 10 11 12 13 14 Пластины G-кпасса Пластины М-кпасса с 3-D стружколомами 0.5 0.31 0.10 0.08 0.07 0.06 MMT16ER050ISO 0.75 0.46 0.16 0.14 0.10 0.06 16ER075ISC) 1.0 0.61 0.18 0.15 0.12 0.10 0.06 16ER1OOISO MMTI6ERIOOISO-S 1.25 0.77 0.19 0.17 0.14 0.11 0.10 0.06 16ER125ISO 16ER125ISO-S 1.5 0.92 0.22 0.21 0.17 0.14 0.12 0.06 16ER150ISO 16ER150ISO-S 1.75 1.07 0.22 0.21 0.16 0.13 0.11 0.09 0.09 0.06 16ER175ISO 16ER175ISO-S 2.0 1.23 0.24 0.23 0.17 0.16 0.14 0.12 0.11 0.06 16ER200ISO 16ER200ISO-S 2.5 1.53 0.26 0.23 0.19 0.17 0.15 0.13 0.12 0.11 0.11 0.06 16ER250ISC) 16ER250ISO-S 3.0 1.84 0.27 0.25 0.20 0.18 0.16 0.14 0.13 0.12 0.12 0.11 0.10 0.06 16ER300ISC) 16ER300ISO-S 3.5 2.15 0.33 0.30 0.24 0.21 0.18 0.17 0.15 0.14 0.14 0.12 0.11 0.06 22ER350ISO 4.0 2.45 0.34 0.31 0.24 0.22 0.19 0.17 0.16 0.14 0.14 0.13 0.12 0.12 0.11 0.06 22ER400ISO 4.5 2.76 0.38 0.34 0.28 0.24 0.22 0.20 0.18 0.16 0.16 0.15 0.14 0.13 0.12 0.06 22ER450ISO 5.0 3.07 0.42 0.38 0.32 0.27 0.24 0.22 0.20 0.18 0.18 0.17 0.16 0.15 0.12 0.06 22ER5QOISO Унифицированная дюймовая Шаг (витков дюйм) Общая глубина резания Номер прохода Типы пластин 1 2 3 4 5 6 7 8 9 10 11 12 13 14 Пластины G-кпасса Пластины М-кпасса с 3-D стружколомами 32 0.49 0.17 0.15 0.11 0.06 MMT16ER320UN 28 0.56 0.17 0.14 0.10 0.09 0.06 16ER280UN 24 0.65 0.18 0.16 0.14 0.11 0.06 16ER240UN 20 0.78 0.20 0.18 0.13 0.11 0.10 0.06 16ER200UN 18 0.87 0.22 0.20 0.15 0.13 0.11 0.06 16ER180UN 16 0.97 0.22 0.20 0.15 0.12 0.11 0.11 0.06 16ER160UN MMT16ER160UN-S 14 1.11 0.23 0.21 0.16 0.13 0.11 0.11 0.10 0.06 16ER140UN 16ER140UN-S 13 1.20 0.25 0.22 0.17 0.14 0.13 0.12 0.11 0.06 16ER130UN 12 1.30 0.28 0.23 0.18 0.16 0.14 0.13 0.12 0.06 16ER120UN MMT16ER120UN-S 11 1.42 0.28 0.23 0.19 0.16 0.14 0.13 0.12 0.11 0.06 16ER110UN 10 1.56 0.28 0.24 0.19 0.16 0.14 0.13 0.13 0.12 0.11 0.06 16ER100UN 9 1.73 0.34 0.29 0.22 0.17 0.15 0.14 0.13 0.12 0.11 0.06 16ER090UN 8 1.95 0.35 0.30 0.24 0.19 0.16 0.15 0.14 0.13 0.12 0.11 0.06 16ER080UN 7 2.22 0.37 0.33 0.28 0.24 0.20 0.17 0.16 0.15 0.14 0.12 0.06 22ER070UN 6 2.60 0.42 0.35 0.29 0.25 0.21 0.18 0.17 0.16 0.15 0.13 0.12 0.11 0.06 22ER060UN 5 3.12 0.43 0.39 0.31 0.27 0.24 0.22 0.20 0.19 0.19 0.18 0.17 0.15 0.12 0.06 22ER050UN - Дюймовая резьба Витворта для BSW BSP Шаг (витков дюйм) Общая глубина резания Номер прохода Типы пластин 1 2 3 4 5 6 7 8 9 10 11 12 13 14 Пластины G-кпасса Пластины М-кпасса с 3-D стружколомами 28 0.58 0.17 0.14 0.11 0.10 0.06 MMT16ER280W 26 0.63 0.18 0.15 0.13 0.11 0.06 16ER260W 20 0.81 0.20 0.18 0.14 0.12 0.11 0.06 16ER200W 19 0.86 0.21 0.19 0.15 0.13 0.12 0.06 16ER190W MMT16ER190W-S 18 0.90 0.25 0.19 0.15 0.13 0.12 0.06 16ER180W 16 1.02 0.21 0.18 0.15 0.13 0.11 0.09 0.09 0.06 16ER160W - 14 1.16 0.23 0.21 0.17 0.14 0.12 0.12 0.11 0.06 16ER140W MMT16ER140W-S 12 1.36 0.27 0.25 0.20 0.16 0.15 0.14 0.13 0.06 16ER120W 11 1.48 0.27 0.24 0.20 0.17 0.15 0.14 0.13 0.12 0.06 16ER110W MMT16ER110W-S 10 1.63 0.27 0.25 0.20 0.17 0.15 0.15 0.13 0.13 0.12 0.06 16ER100W 9 1.81 0.28 0.26 0.21 0.18 0.16 0.15 0.14 0.13 0.12 0.12 0.06 16ER090W 8 2.03 0.30 0.27 0.22 0.19 0.17 0.16 0.15 0.14 0.13 0.12 0.12 0.06 16ER080W 7 2.32 0.34 0.32 0.26 0.22 0.20 0.18 0.17 0.16 0.15 0.14 0.12 0.06 22ER070W 6 2.71 0.35 0.33 0.27 0.23 0.21 0.20 0.19 0.17 0.16 0.15 0.14 0.13 0.12 0.06 22ER060W 5 3.25 0.42 0.40 0.35 0.29 0.26 0.24 0.22 0.20 0.19 0.18 0.17 0.15 0.12 0.06 22ER050W BSPT Шаг (витков дюйм) Общая Номер прохода Типы пластин резания 1 2 3 4 5 6 7 8 9 Пластины G-класса Пластины М-кпасса с 3-D стружколомами 28 0.58 0.17 0.14 0.11 0.10 0.06 ММТ 16ER280BSPT 19 0.86 0.22 0.19 0.15 0.12 0.12 0.06 16ER190BSPT ММТ16ER190BSPT-S 14 1.16 0.24 0.20 0.17 0.14 0.12 0.12 0.11 0.06 16ER140BSPT 16ER140BSPT-S 11 1.48 0.25 0.23 0.21 0.18 0.16 0.14 0.13 0.12 0.06 16ER110BSPT 16ER110BSPT-S (Примечание) При использовании полнопрофильной пластины установите окончательный припуск примерно на 0.1 мм. Если у полнопрофильных пластин или пластин для внутреннего резьбонарезания радиус при вершине слишком мал обратите внимание на глубину резания и количество проходов чтобы избежать повреждения этого радиуса. Чтобы предотвратить преждевременный износ и выкрашивание вызванное обработкой наружного слоя материала таких как закаленная сталь или аустенитная нержавеющая сталь установите необходимую и достаточную глубину резания.
