TUNGALOY | Каталог TUNGALOY 2014 Металлорежущий инструмент (Всего 968 стр.) |
|||||
|

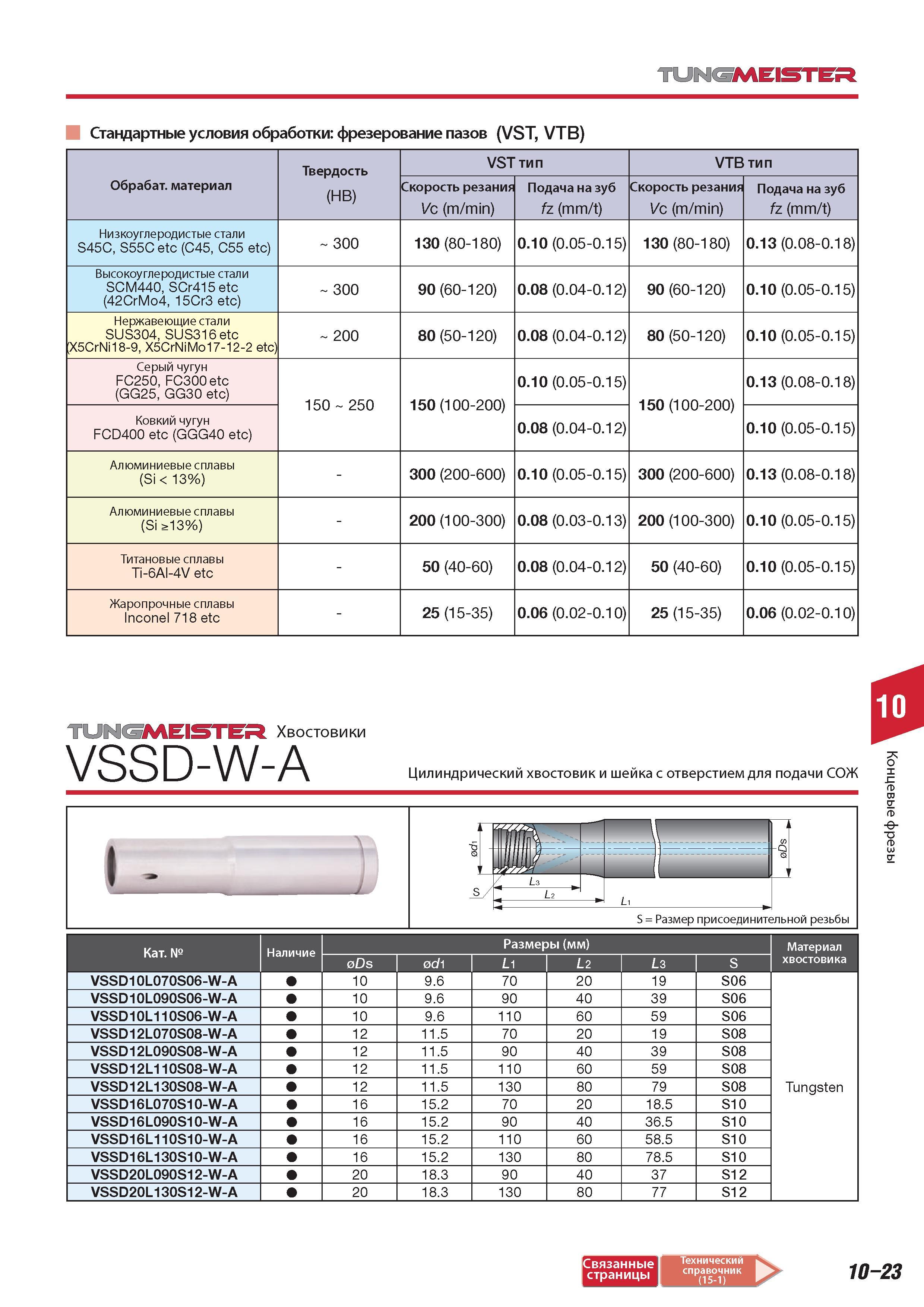

757 Каталог TUNGALOY 2014 Металлорежущий инструмент и инструментальная оснастка Стр.10-23 |
|||||
Стандартные условия обработки фрезерование пазов режущим инструментом Tungaloy VST VTB Обрабатываемые материал Твердость (HB) VST тип VTB тип Скорость резСтандартные условия обработки фрезерование пазов режущим инструментом Tungaloy VST VTB Обрабатываемые материал Твердость (HB) VST тип VTB тип Скорость резания Vc (rn rnin) Подача на зуб fz (тт t) Скорость резания Vc (rn rnin) Подача на зуб fz (тт t) Низкоуглеродистые стали S45C S55C etc (C45 C55 etc) 300 130 (80-180) 0.10 (0.05-0.15) 130 (80-180) 0.13 (0.08-0.18) Высокоуглеродистые стали SCM440 SCr415 etc (42CrMo4 15Cr3 etc) 300 90 (60-120) 0.08 (0.04-0.12) 90 (60-120) 0.10 (0.05-0.15) Нержавеющие стали SUS304 SUS316 etc X5CrNi18-9 X5CrNiMo17-12-2 etc) 200 80 (50-120) 0.08 (0.04-0.12) 80 (50-120) 0.10 (0.05-0.15) Серый чугун FC250 FC300 etc (GG25 GG30 etc) 150 250 150 (100-200) 0.10 (0.05-0.15) 150 (100-200) 0.13 (0.08-0.18) Ковкий чугун FCD400 etc (GGG40 etc) 0.08 (0.04-0.12) 0.10 (0.05-0.15) Алюминиевые сплавы (Si 13%) - 300 (200-600) 0.10 (0.05-0.15) 300 (200-600) 0.13 (0.08-0.18) Алюминиевые сплавы (Si 13%) - 200 (100-300) 0.08 (0.03-0.13) 200 (100-300) 0.10 (0.05-0.15) Титановые сплавы Ti-6Al-4V etc - 50 (40-60) 0.08 (0.04-0.12) 50 (40-60) 0.10 (0.05-0.15) Жаропрочные сплавы Inconel 718 etc - 25 (15-35) 0.06 (0.02-0.10) 25 (15-35) 0.06 (0.02-0.10) TUNGMEISTER Хвостовики VSSD-W-A Цилиндрический хвостовик и шейка с отверстием для подачи СОЖ S Размер присоединительной резьбы Размеры (мм) Материал Ds 0d1 L1 L2 L3 S хвостовика VSSD10L070S06-W-A 10 9.6 70 20 19 S06 VSSD10L090S06-W-A 10 9.6 90 40 39 S06 VSSD10L110S06-W-A 10 9.6 110 60 59 S06 VSSD12L070S08-W-A 12 11.5 70 20 19 S08 VSSD12L090S08-W-A 12 11.5 90 40 39 S08 VSSD12L110S08-W-A 12 11.5 110 60 59 S08 VSSD12L130S08-W-A 12 11.5 130 80 79 S08 Tungsten VSSD16L070S10-W-A 16 15.2 70 20 18.5 S10 VSSD16L090S10-W-A 16 15.2 90 40 36.5 S10 VSSD16L110S10-W-A 16 15.2 110 60 58.5 S10 VSSD16L130S10-W-A 16 15.2 130 80 78.5 S10 VSSD20L090S12-W-A 20 18.3 90 40 37 S12 VSSD20L130S12-W-A 20 18.3 130 80 77 S12 10-23 Концевые фрезы TUNGMEISTER |
|||||
