KENNAMETAL | Каталог KENNAMETAL 2013 Металлорежущий инструмент (Всего 2130 стр.) |
|||||
|

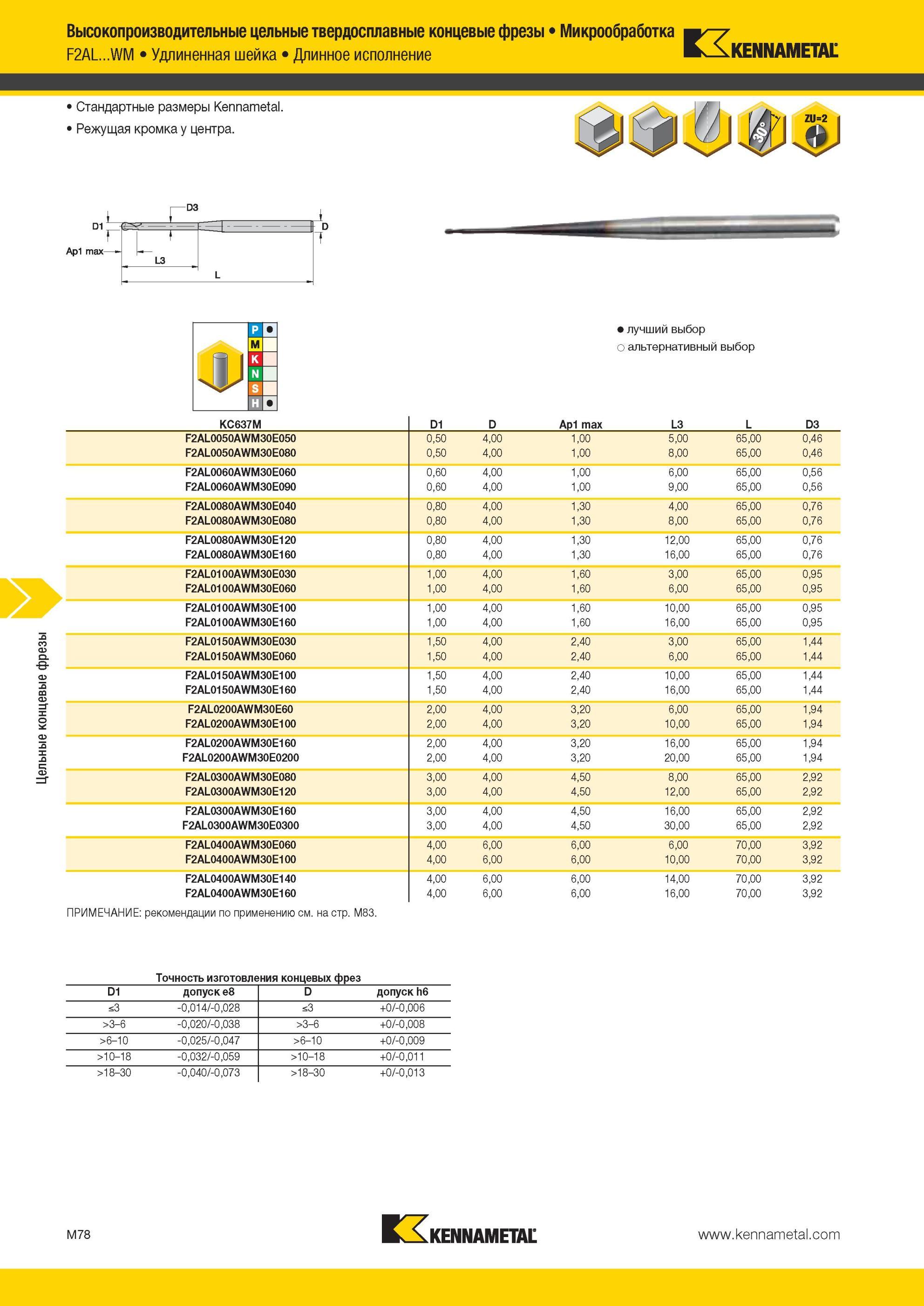

1450 Мастер-каталог KENNAMETAL 2013 Металлорежущий инструмент Стр.M78 |
|||||
Стандартные размеры Высокопроизводительные цельные твердосплавные концевые фрезы Kennametal Микрообработка F2AL WM Удлиненная шейка Длинное исполнениеСтандартные размеры Высокопроизводительные цельные твердосплавные концевые фрезы Kennametal Микрообработка F2AL...WM Удлиненная шейка Длинное исполнение fc4 Режущая кромка у центра I KC637M D1 D Ap1 max L3 L D3 F2AL0050AWM30E050 0,50 4,00 1,00 5,00 65,00 0,46 F2AL0050AWM30E080 0,50 4,00 1,00 8,00 65,00 0,46 F2AL0060AWM30E060 0,60 4,00 1,00 6,00 65,00 0,56 F2AL0060AWM30E090 0,60 4,00 1,00 9,00 65,00 0,56 F2AL0080AWM30E040 0,80 4,00 1,30 4,00 65,00 0,76 F2AL0080AWM30E080 0,80 4,00 1,30 8,00 65,00 0,76 F2AL0080AWM30E120 0,80 4,00 1,30 12,00 65,00 0,76 F2AL0080AWM30E160 0,80 4,00 1,30 16,00 65,00 0,76 F2AL0100AWM30E030 1,00 4,00 1,60 3,00 65,00 0,95 F2AL0100AWM30E060 1,00 4,00 1,60 6,00 65,00 0,95 F2AL0100AWM30E100 1,00 4,00 1,60 10,00 65,00 0,95 F2AL0100AWM30E160 1,00 4,00 1,60 16,00 65,00 0,95 F2AL0150AWM30E030 1,50 4,00 2,40 3,00 65,00 1,44 F2AL0150AWM30E060 1,50 4,00 2,40 6,00 65,00 1,44 F2AL0150AWM30E100 1,50 4,00 2,40 10,00 65,00 1,44 F2AL0150AWM30E160 1,50 4,00 2,40 16,00 65,00 1,44 F2AL0200AWM30E60 2,00 4,00 3,20 6,00 65,00 1,94 F2AL0200AWM30E100 2,00 4,00 3,20 10,00 65,00 1,94 F2AL0200AWM30E160 2,00 4,00 3,20 16,00 65,00 1,94 F2AL0200AWM30E0200 2,00 4,00 3,20 20,00 65,00 1,94 F2AL0300AWM30E080 3,00 4,00 4,50 8,00 65,00 2,92 F2AL0300AWM30E120 3,00 4,00 4,50 12,00 65,00 2,92 F2AL0300AWM30E160 3,00 4,00 4,50 16,00 65,00 2,92 F2AL0300AWM30E0300 3,00 4,00 4,50 30,00 65,00 2,92 F2AL0400AWM30E060 4,00 6,00 6,00 6,00 70,00 3,92 F2AL0400AWM30E100 4,00 6,00 6,00 10,00 70,00 3,92 F2AL0400AWM30E140 4,00 6,00 6,00 14,00 70,00 3,92 F2AL0400AWM30E160 4,00 6,00 6,00 16,00 70,00 3,92 ПРИМЕЧАНИЕ рекомендации по применению см. на стр. M83. Лучший и альтернативный выбор инструмента Точность изготовления концевых фрез D1 допуск e8 D допуск h6 s3 -0,014/-0,028 s3 +0/-0,006 >3-6 -0,020/-0,038 >3-6 +0/-0,008 >6-10 -0,025/-0,047 >6-10 +0/-0,009 >10-18 -0,032/-0,059 >10-18 +0/-0,011 >18-30 -0,040/-0,073 >18-30 +0/-0,013 M78 |
|||||
