Стандартные размеры инструментального конического конуса 7:24 согласно немецкого национального стандарта DIN69871 Оснастка для металлорежущих станков с систе

Стандартные размеры инструментального конического конуса 7:24 согласно немецкого национального стандарта DIN69871 Оснастка для металлорежущих станков с систе

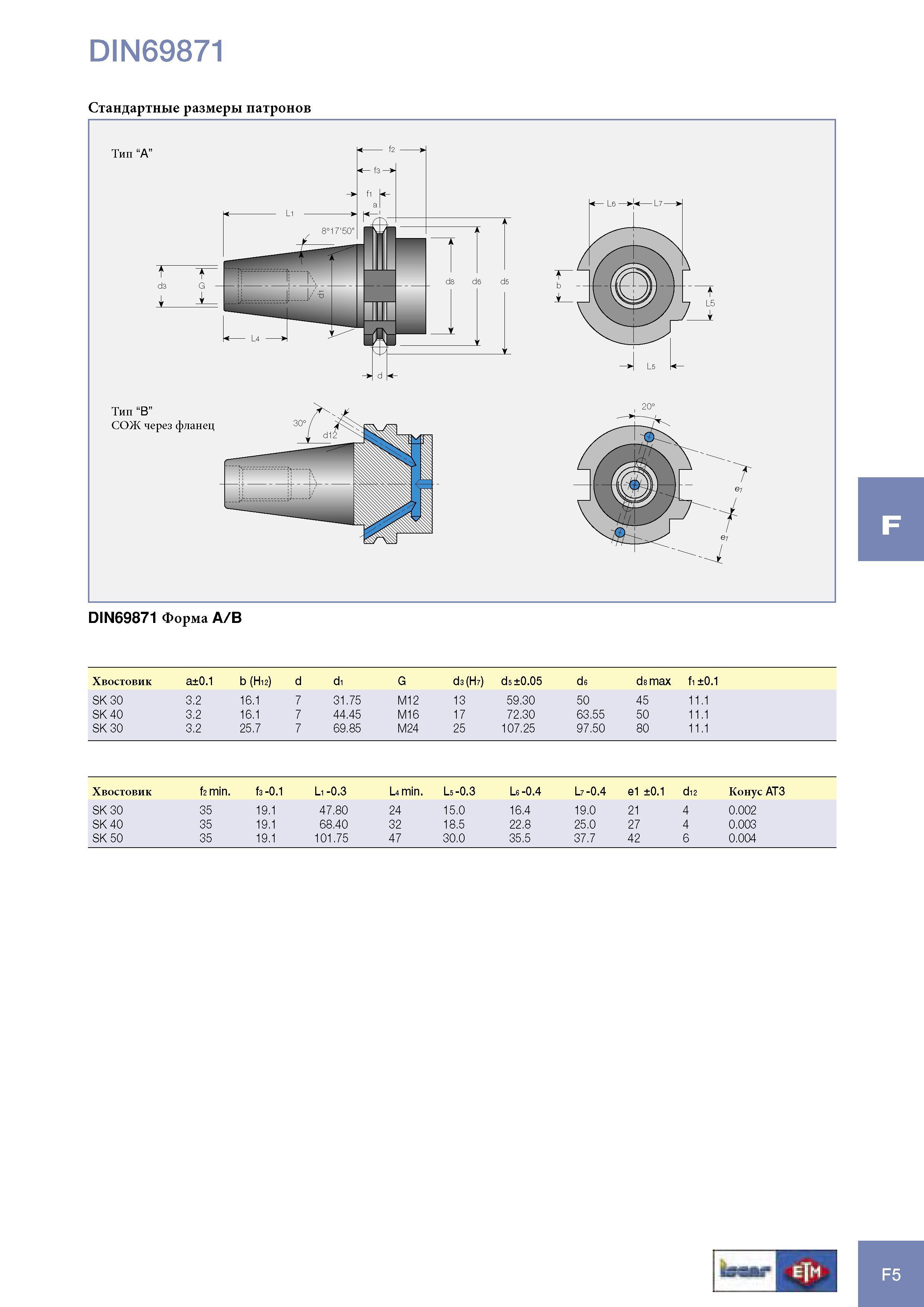

Стандартные размеры инструментального конического конуса 7:24 согласно немецкого национального стандарта DIN69871 Оснастка для металлорежущих станков с системой автоматической замены инструмента патронов Тип “A d3 G Тип “B СОЖ через фланец d8 d6 d5 DIN69871 Форма A/B Хвостовик a±0.1 b (H12) d d1 G d3 (H7) ds ±0.05 d6 ds max fi ±0.1 SK 30 3.2 16.1 7 31.75 M12 13 59.30 50 45 11.1 SK 40 3.2 16.1 7 44.45 M16 17 72.30 63.55 50 11.1 SK 30 3.2 25.7 7 69.85 M24 25 107.25 97.50 80 11.1 Хвостовик f2 min. f3 -0.1 L1 -0.3 L4 min. Ls-0.3 Le-0.4 L7 -0.4 e1 ±0.1 d12 Конус AT3 SK 30 35 19.1 47.80 24 15.0 16.4 19.0 21 4 0.002 SK 40 35 19.1 68.40 32 18.5 22.8 25.0 27 4 0.003 SK 50 35 19.1 101.75 47 30.0 35.5 37.7 42 6 0.004 b d 20 F5
