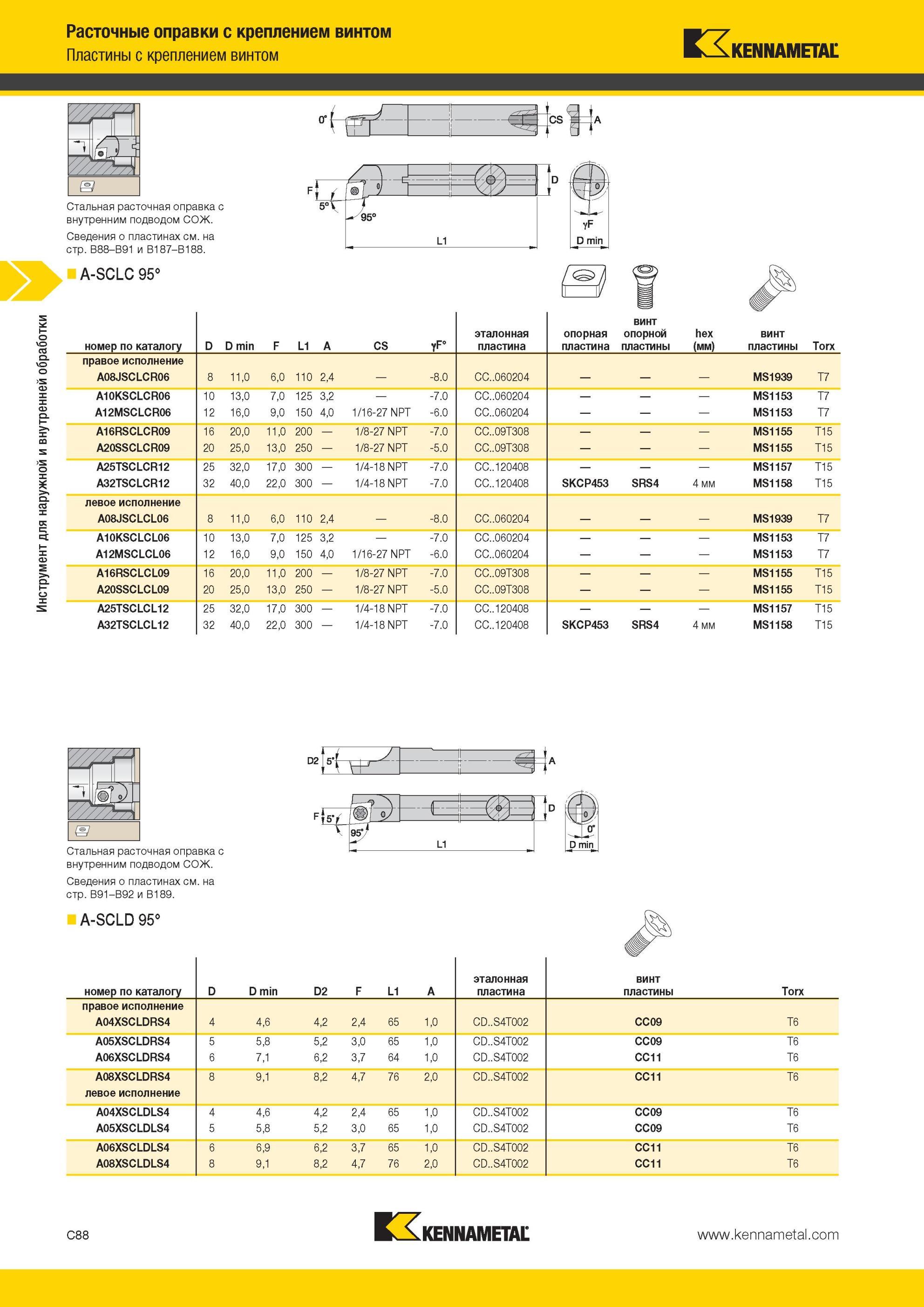

330 Мастер-каталог KENNAMETAL 2013 Металлорежущий инструмент Стр.C88 |
|||||
Стальная расточная оправка Kennametal с внутренним подводом СОЖ A-SCLC 95° Инструмент для наружной и внутренней обработки Расточные оправки с креплениСтальная расточная оправка Kennametal с внутренним подводом СОЖ A-SCLC 95° Инструмент для наружной и внутренней обработки Расточные оправки с креплением винтом Пластины с креплением винтом номер по каталогу D D min F L1 A CS YF° эталонная пластина опорная пластина винт опорной пластины hex (мм) винт пластины Torx правое исполнение A08JSCLCR06 8 11,0 6,0 110 2,4 -8.0 CC..060204 MS1939 T7 A10KSCLCR06 10 13,0 7,0 125 3,2 -7.0 CC..060204 MS1153 T7 A12MSCLCR06 12 16,0 9,0 150 4,0 1/16-27 NPT -6.0 CC..060204 MS1153 T7 A16RSCLCR09 16 20,0 11,0 200 1/8-27 NPT -7.0 CC..09T308 MS1155 T15 A20SSCLCR09 20 25,0 13,0 250 1/8-27 NPT -5.0 CC..09T308 MS1155 T15 A25TSCLCR12 25 32,0 17,0 300 1/4-18 NPT -7.0 CC..120408 MS1157 T15 A32TSCLCR12 32 40,0 22,0 300 1/4-18 NPT -7.0 CC..120408 SKCP453 SRS4 4 мм MS1158 T15 левое исполнение A08JSCLCL06 8 11,0 6,0 110 2,4 -8.0 CC..060204 MS1939 T7 A10KSCLCL06 10 13,0 7,0 125 3,2 -7.0 CC..060204 MS1153 T7 A12MSCLCL06 12 16,0 9,0 150 4,0 1/16-27 NPT -6.0 CC..060204 MS1153 T7 A16RSCLCL09 16 20,0 11,0 200 1/8-27 NPT -7.0 CC..09T308 MS1155 T15 A20SSCLCL09 20 25,0 13,0 250 1/8-27 NPT -5.0 CC..09T308 MS1155 T15 A25TSCLCL12 25 32,0 17,0 300 1/4-18 NPT -7.0 CC..120408 MS1157 T15 A32TSCLCL12 32 40,0 22,0 300 1/4-18 NPT -7.0 CC..120408 SKCP453 SRS4 4 мм MS1158 T15 % Рл 1 о) (ш 1 ,-У Стальная расточная оправка с внутренним подводом СОЖ. Сведения о пластинах см. на стр. B91-B92 и B189. A-SCLD 95° lev к hr) ЕЕ; ее) Чг 95/ L1 номер по каталогу D D min D2 F L1 A эталонная пластина винт пластины Torx правое исполнение A04XSCLDRS4 4 4,6 4,2 2,4 65 1,0 CD..S4T002 CC09 T6 A05XSCLDRS4 5 5,8 5,2 3,0 65 1,0 CD..S4T002 CC09 T6 A06XSCLDRS4 6 7,1 6,2 3,7 64 1,0 CD..S4T002 CC11 T6 A08XSCLDRS4 8 9,1 8,2 4,7 76 2,0 CD..S4T002 CC11 T6 левое исполнение A04XSCLDLS4 4 4,6 4,2 2,4 65 1,0 CD..S4T002 CC09 T6 A05XSCLDLS4 5 5,8 5,2 3,0 65 1,0 CD..S4T002 CC09 T6 A06XSCLDLS4 6 6,9 6,2 3,7 65 1,0 CD..S4T002 CC11 T6 A08XSCLDLS4 8 9,1 8,2 4,7 76 2,0 CD..S4T002 CC11 T6 C88 3 |
|||||
