Сравнение технологических и конструктивных характеристик цельных твёрдосплавных и быстрорежущих свёрл Угол при вершине и перемычка Главная режуща Пособие SANDVIK COROMANT 2009 Обработка металлов резанием Стр. E8 0175 Lab2u

Обновлено 2020-03-11 06:34:25

Металлорежущий инструмент и инструментальная оснастка / Cutting tools and tooling system SANDVIK COROMANT \| Пособие SANDVIK COROMANT 2009 Обработка металлов резанием (Всего 359 стр.)

Сравнение технологических и конструктивных характеристик цельных твёрдосплавных и быстрорежущих свёрл Угол при вершине и перемычка Главная режуща 175 Пособие SANDVIK COROMANT 2009 Обработка металлов резанием Инструмент и оснастка Стр.E8

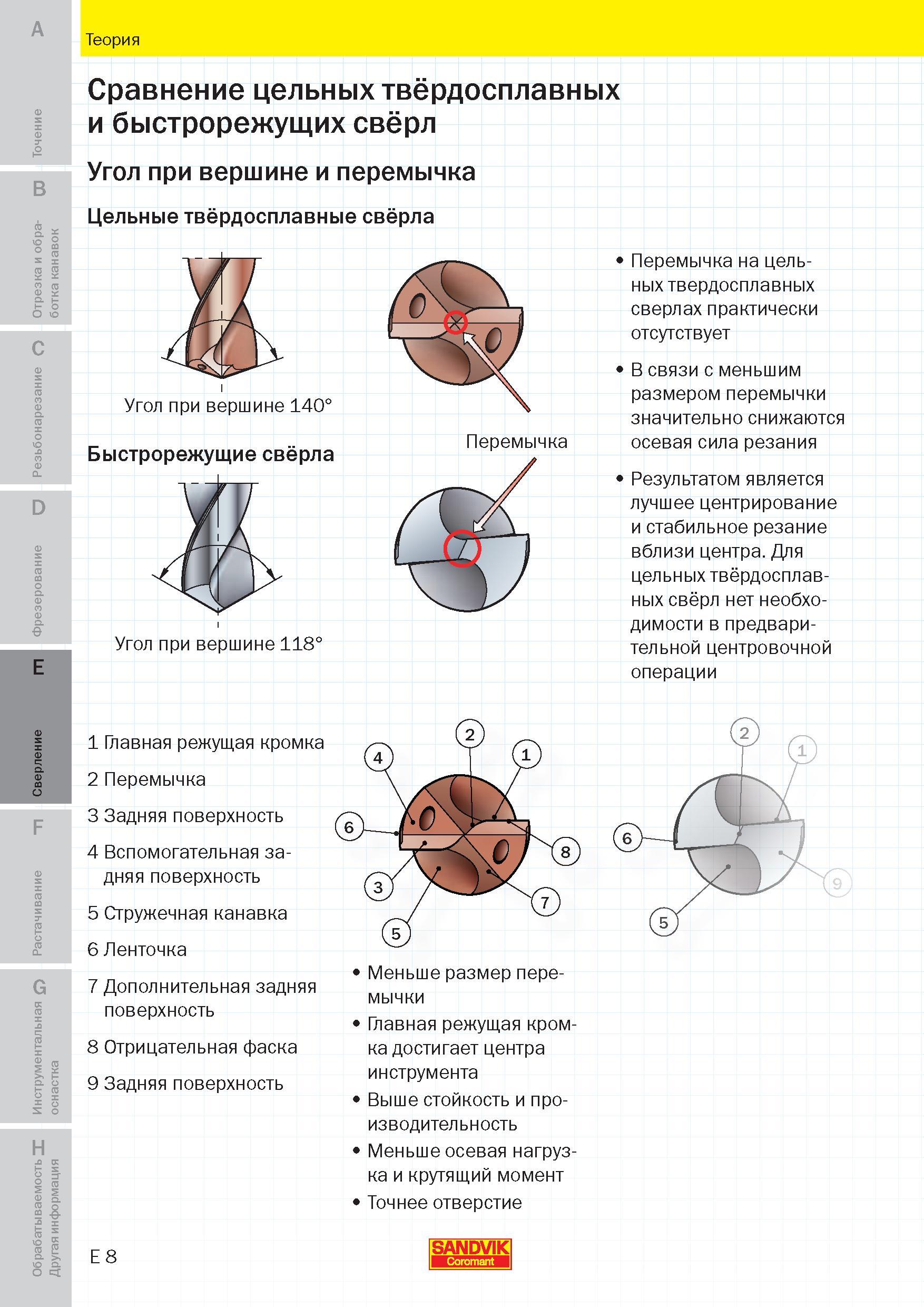

Сравнение технологических и конструктивных характеристик цельных твёрдосплавных и быстрорежущих свёрл Угол при вершине и перемычка Главная режуща Сравнение технологических и конструктивных характеристик цельных твёрдосплавных и быстрорежущих свёрл Угол при вершине и перемычка Главная режущая кромка 2 Перемычка 3 Задняя поверхность 4 Вспомогательная задняя поверхность 5 Стружечная канавка 6 Ленточка 7 Дополнительная задняя поверхность 8 Отрицательная фаска 9 Задняя поверхность СГ Меньше размер перемычки Главная режущая кромка достигает центра инструмента Выше стойкость и производительность Меньше осевая нагрузка и крутящий момент Точнее отверстие Перемычка на цельных твердосплавных сверлах практически отсутствует В связи с меньшим размером перемычки значительно снижаются осевая сила резания Результатом является лучшее центрирование и стабильное резание вблизи центра. Для цельных твёрдосплавных свёрл нет необходимости в предварительной центровочной операции E 8 SANDVIK Цельные твёрдосплавные свёрла Угол при вершине 140° Быстрорежущие свёрла Перемычка Угол при вершине 118° 1
