SANDVIK COROMANT | Руководство SANDVIK COROMANT 2010 по металлообработке (Всего 800 стр.) |
|||||
|

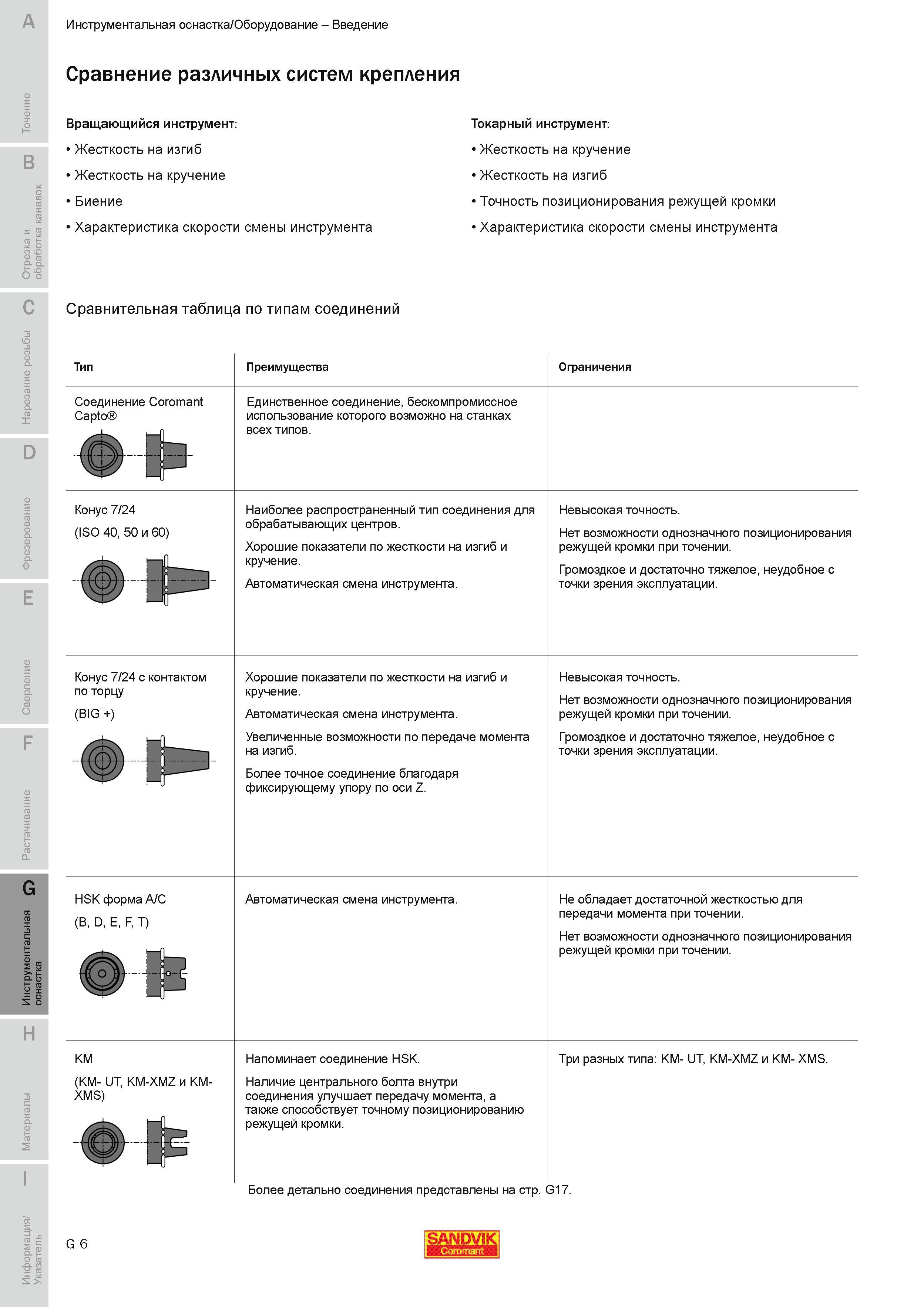

615 SANDVIK COROMANT 2010 Руководство по металлообработке Точение Фрезерование Сверление Стр.G6 |
|||||
Сравнение различных систем крепления Токарный инструмент Жесткость на кручение Жесткость на изгиб Точность позиционирования режущей кромки ХарактерСравнение различных систем крепления Токарный инструмент Жесткость на кручение Жесткость на изгиб Точность позиционирования режущей кромки Характеристика скорости смены инструмента Вращающийся инструмент Жесткость на изгиб Жесткость на кручение Биение Характеристика скорости смены инструмента Сравнительная таблица по типам соединений Тип Преимущества Ограничения Соединение Coromant Capto Единственное соединение бескомпромиссное использование которого возможно на станках всех типов. Конус 7 24 (ISO 40 50 и 60) Наиболее распространенный тип соединения для обрабатывающих центров. Хорошие показатели по жесткости на изгиб и кручение. Автоматическая смена инструмента. Невысокая точность. Нет возможности однозначного позиционирования режущей кромки при точении. Громоздкое и достаточно тяжелое неудобное с точки зрения эксплуатации. Конус 7 24 с контактом по торцу (BIG +) Хорошие показатели по жесткости на изгиб и кручение. Автоматическая смена инструмента. Увеличенные возможности по передаче момента на изгиб. Более точное соединение благодаря фиксирующему упору по оси Z. Невысокая точность. Нет возможности однозначного позиционирования режущей кромки при точении. Громоздкое и достаточно тяжелое неудобное с точки зрения эксплуатации. HSK форма A C (B D E F T) Автоматическая смена инструмента. Не обладает достаточной жесткостью для передачи момента при точении. Нет возможности однозначного позиционирования режущей кромки при точении. KM (KM- UT KM-XMZ и KM-XMS) Напоминает соединение HSK. Наличие центрального болта внутри соединения улучшает передачу момента а также способствует точному позиционированию режущей кромки. Три разных типа KM- UT KM-XMZ и KM- XMS. Более детально соединения представлены на стр. G17. G 6 SANDVIK Инструментальная оснастка Оборудование Введение |
|||||
