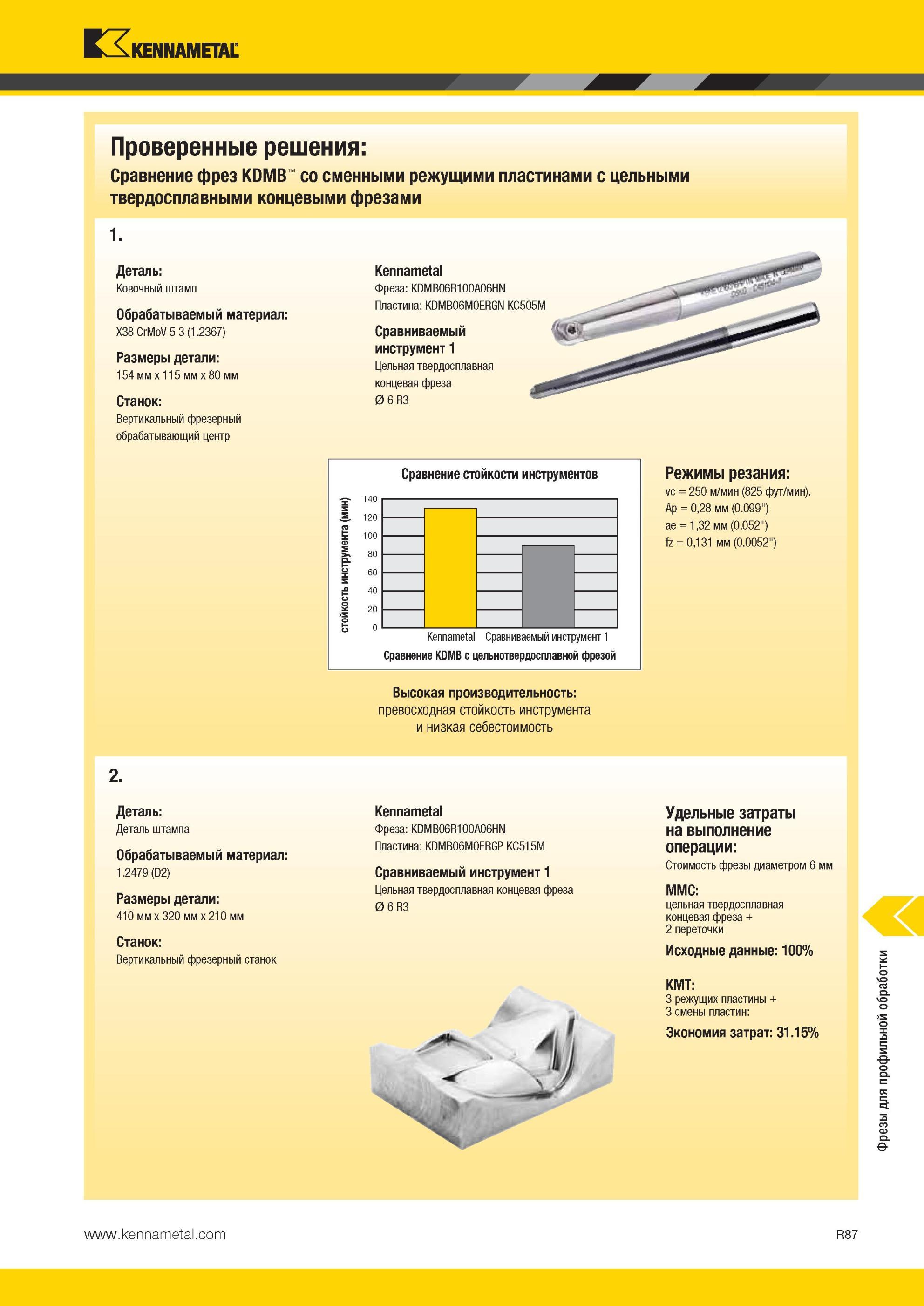

Сравнение фрез Kennametal KDMB со сменными режущими пластинами с цельными твердосплавными концевыми фрезами Деталь Ковочный штамп Обрабатываемый матер

Сравнение фрез Kennametal KDMB со сменными режущими пластинами с цельными твердосплавными концевыми фрезами Деталь Ковочный штамп Обрабатываемый материал X38 CrMoV 5 3 (1.2367) Размеры детали 154 ммx 115 ммx 80 мм Станок Вертикальный фрезерный обрабатывающий центр Высокая производительность превосходная стойкость инструмента и низкая себестоимость 2. Деталь Деталь штампа Обрабатываемый материал 1.2479 (D2) Размеры детали 410 мм x 320 мм x 210 мм Станок Вертикальный фрезерный станок KMT 3 режущих пластины + 3 смены пластин Экономия затрат 31.15% Фреза KDMB06R100A06HN Пластина KDMB06M0ERGP KC515M Сравниваемый инструмент 1 Цельная твердосплавная концевая фреза 0 6 R3 Удельные затраты на выполнение операции Стоимость фрезы диаметром 6 мм MMC цельная твердосплавная концевая фреза + 2 переточки Исходные данные 100% Фреза KDMB06R100A06HN Пластина KDMB06M0ERGN КС505М Сравниваемый инструмент 1 Цельная твердосплавная концевая фреза 0 6 R3 Сравнение стойкости инструментов Режимы резания vc = 250 м/мин (825 фут/мин ). Ap = 0,28 мм (0.099") ae = 1,32 мм (0.052") fz = 0,131 мм (0.0052") R87 Фрезы для профильной обработки стойкость инструмента (мин) Сравниваемый инструмент 1 Сравнение KDMB с цельнотвердосплавной фрезой Проверенные решения
