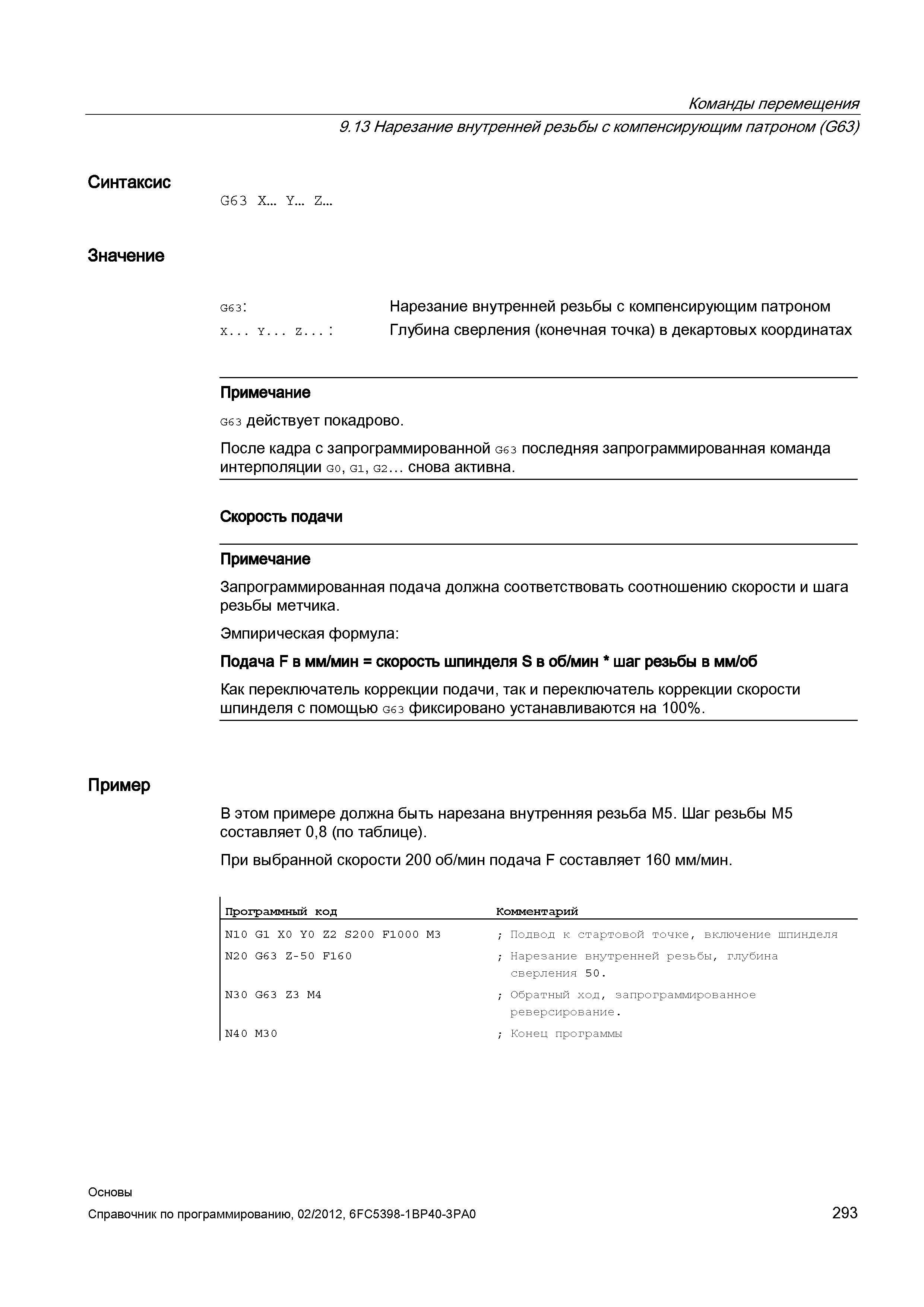

293 Справочник SIEMENS 2012 Программирование систем ЧПУ Sinumerik 840D sl 828D Основы Стр.293 |
|||||
Запрограммированная подача должна соответствовать соотношению скорости и шага резьбы метчика Эмпирическая формула Подача F в мм/мин скоростьЗапрограммированная подача должна соответствовать соотношению скорости и шага резьбы метчика. Эмпирическая формула Подача F в мм/мин скорость шпинделя S в об/мин шаг резьбы в мм/об Как переключатель коррекции подачи так и переключатель коррекции скорости шпинделя с помощью G63 фиксировано устанавливаются на 100%. Пример В этом примере должна быть нарезана внутренняя резьба M5. Шаг резьбы M5 составляет 08 (по таблице). При выбранной скорости 200 об/мин подача F составляет 160 мм/мин. Программный код Комментарий N10 G1 X0 Y0 Z2 S2 0 0 F1000 M3 Подвод к стартовой точке включение шпинделя N20 G6 3 Z-5 0 F160 Нарезание внутренней резьбы глубина сверления 50. N30 G6 3 Z3 M4 Обратный ход запрограммированное реверсирование. N4 0 M3 0 Конец программы Основы 293 Команды перемещения 9.13 Нарезание внутренней резьбы с компенсирующим патроном (G63) Синтаксис G63 X/Y... Z... Значение G63 Нарезание внутренней резьбы с компенсирующим патроном х... y... z... Глубина сверления (конечная точка) в декартовых координатах Примечание G6 3 действует покадрово. После кадра с запрограммированной G63 последняя запрограммированная команда интерполяции G0 g1 G2... снова активна. Скорость подачи Примечание |
|||||
