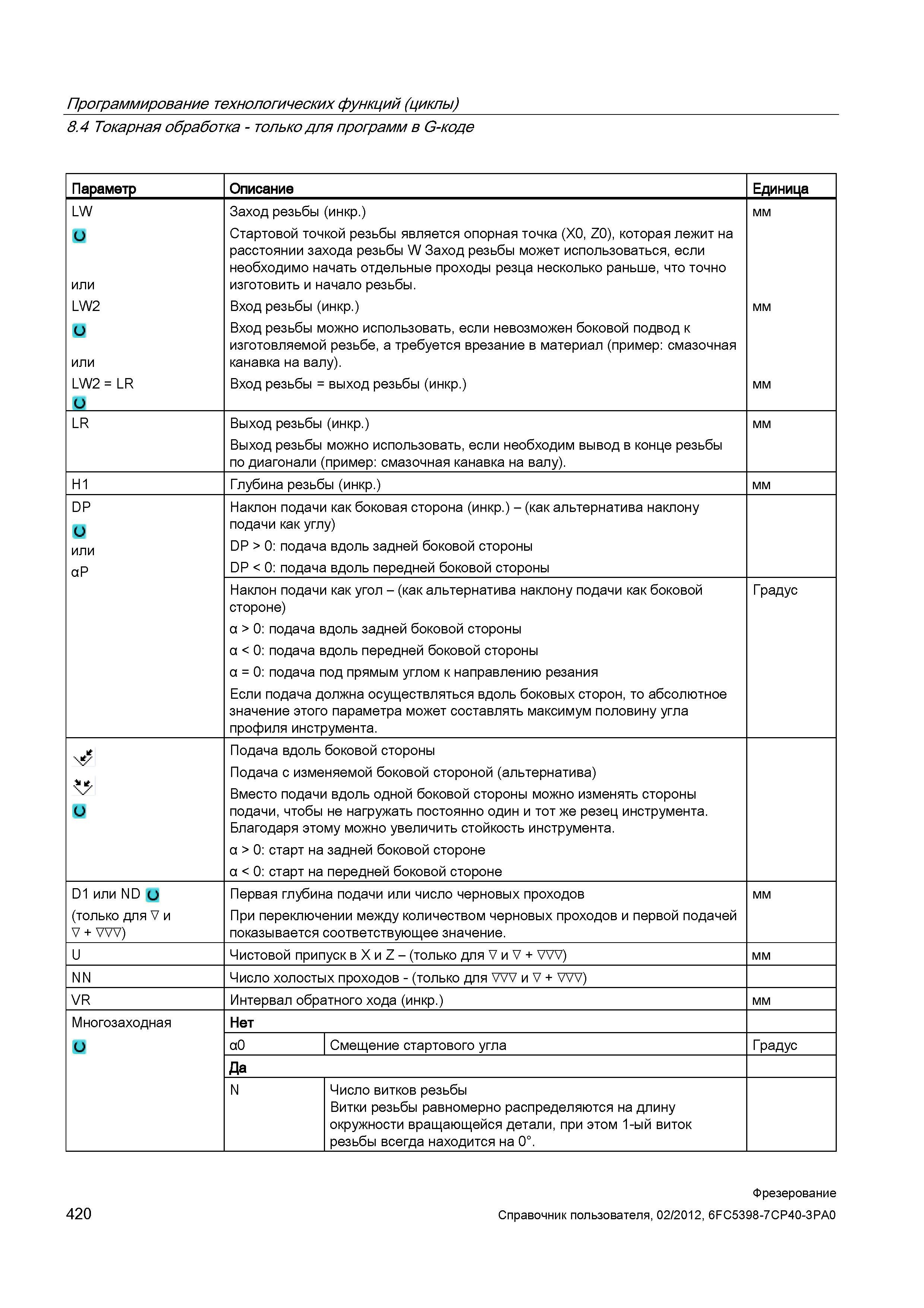

Заход резьбы может использоваться, если необходимо начать отдельные проходы резца несколько раньше, что точно изготовить и начало резьбы. Вход резьбы (инкр.) Вход резьбы можно использовать, если невозможен боковой подвод к изготовляемой резьбе, а требуется врезание в материал (пример: смазочная канавка на валу). Вход резьбы = выход резьбы (инкр.) мм LR Выход резьбы (инкр.) Выход резьбы можно использовать, если необходим вывод в конце резьбы по диагонали (пример: смазочная канавка на валу). мм H1 Глубина резьбы (инкр.) мм DP или aP Наклон подачи как боковая сторона (инкр.) - (как альтернатива наклону подачи как углу) DP > 0: подача вдоль задней боковой стороны DP < 0: подача вдоль передней боковой стороны Наклон подачи как угол - (как альтернатива наклону подачи как боковой стороне) a > 0: подача вдоль задней боковой стороны a < 0: подача вдоль передней боковой стороны a = 0: подача под прямым углом к направлению резания Если подача должна осуществляться вдоль боковых сторон, то абсолютное значение этого параметра может составлять максимум половину угла профиля инструмента. Градус Подача вдоль боковой стороны Подача с изменяемой боковой стороной (альтернатива) Вместо подачи вдоль одной боковой стороны можно изменять стороны подачи, чтобы не нагружать постоянно один и тот же резец инструмента. Благодаря этому можно увеличить стойкость инструмента. a > 0: старт на задней боковой стороне a < 0: старт на передней боковой стороне D1 или ND О (только для V и V + vvv) Первая глубина подачи или число черновых проходов При переключении между количеством черновых проходов и первой подачей показывается соответствующее значение. мм U Чистовой припуск в X и Z - (только для V и V + VVV) мм NN Число холостых проходов - (только для VVV и V + VVV) VR Интервал обратного хода (инкр.) мм Многозаходная Нет a0 Смещение стартового угла Градус Да N Число витков резьбы Витки резьбы равномерно распределяются на длину окружности вращающейся детали, при этом 1-ый виток резьбы всегда находится на 0°. 420 Фрезерование Справочник пользователя, 02/2012, 6FC5398-7CP40-3PA0 Программирование технологических функций (циклы) 8.4 Токарная обработка - только для программ в G-коде Параметр Описание Единица LW или LW2 или LW2 = LR и Заход резьбы (инкр.) Стартовой точкой резьбы является опорная точка (X0, Z0), которая лежит на расстоянии захода резьбы W
