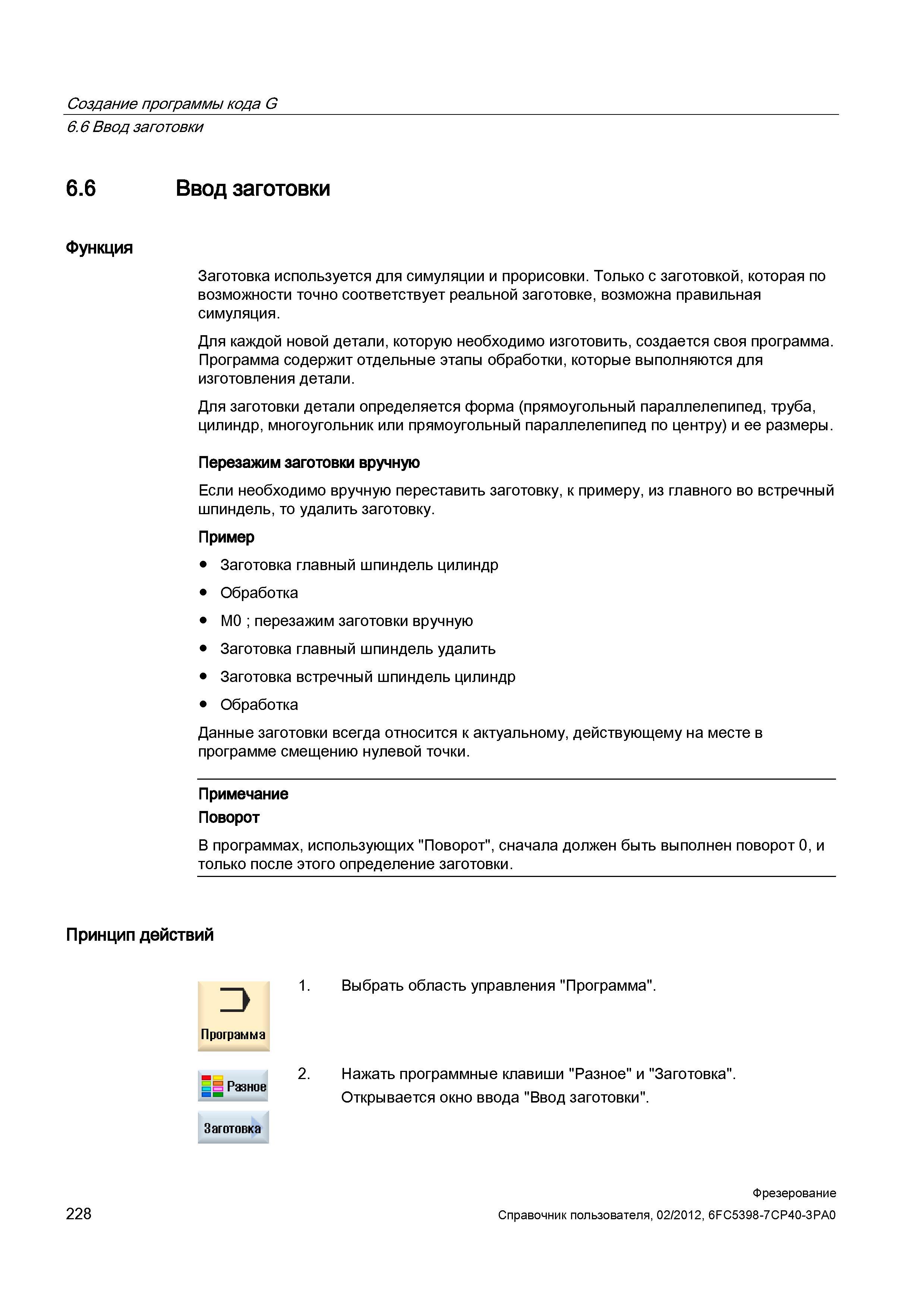

Заготовка в системе числового программного управления Сименс Синумерик 840Д используется для симуляции и прорисовки _ Только с заготовкой, которая по возможности точно соответствует реальной заготовке, возможна правильная симуляция. Для каждой новой детали, которую необходимо изготовить, создается своя программа. Программа содержит отдельные этапы обработки, которые выполняются для изготовления детали. Для заготовки детали определяется форма (прямоугольный параллелепипед, труба, цилиндр, многоугольник или прямоугольный параллелепипед по центру) и ее размеры. Перезажим заготовки вручную Если необходимо вручную переставить заготовку, к примеру, из главного во встречный шпиндель, то удалить заготовку. Пример Заготовка главный шпиндель цилиндр Обработка M0 ; перезажим заготовки вручную Заготовка главный шпиндель удалить Заготовка встречный шпиндель цилиндр Обработка Данные заготовки всегда относится к актуальному, действующему на месте в программе смещению нулевой точки. Примечание Поворот В программах, использующих "Поворот", сначала должен быть выполнен поворот 0, и только после этого определение заготовки. Принцип действий 1. Выбрать область управления "Программа". Программа В Разное 2. Нажать программные клавиши "Разное" и "Заготовка". Открывается окно ввода "Ввод заготовки". Заготовка 228 Фрезерование Справочник пользователя, 02/2012, 6FC5398-7CP40-3PA0 Создание программы кода G 6.6 Ввод заготовки 6.6 Ввод заготовки Функция
