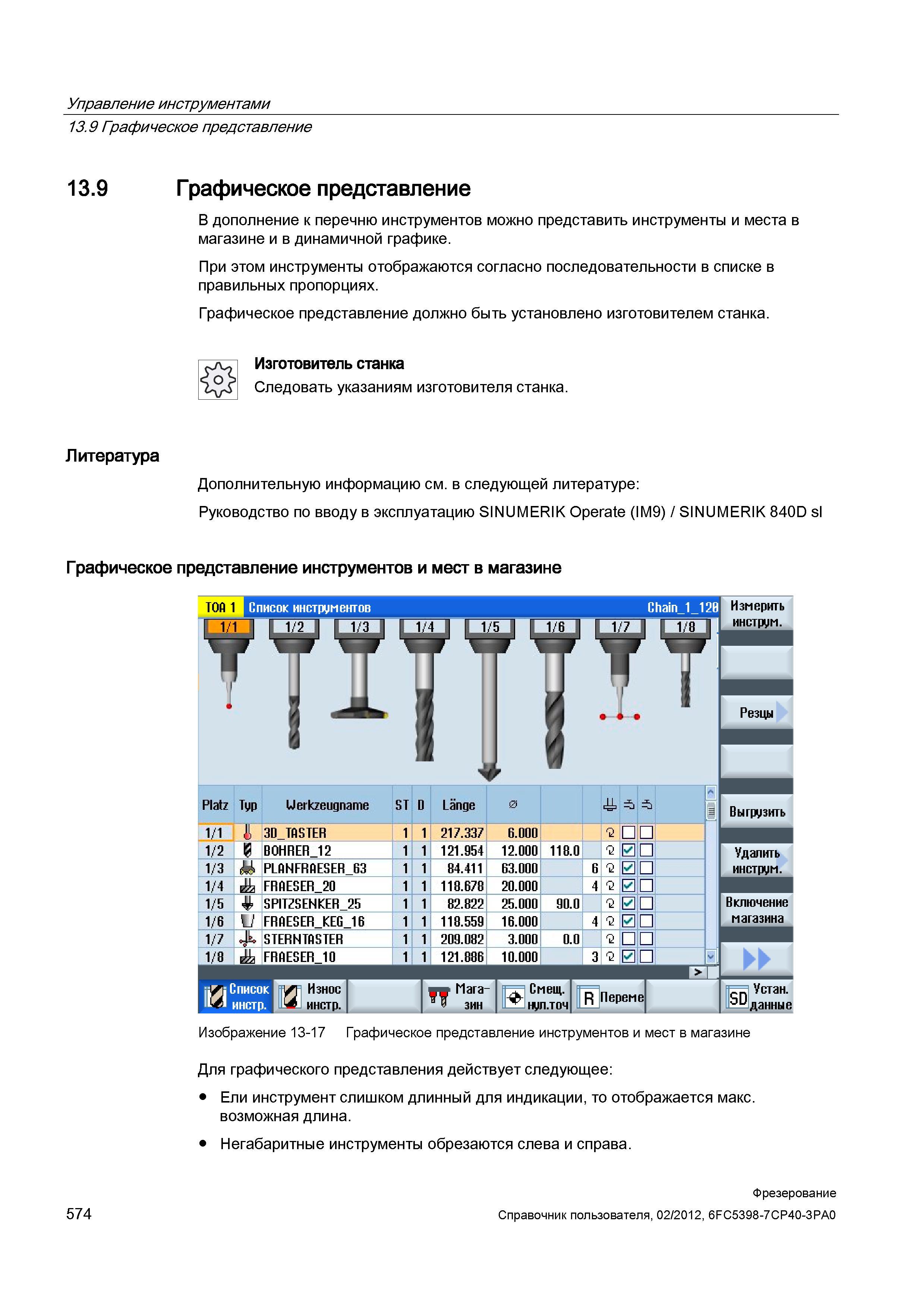

В дополнение к перечню инструментов можно представить инструменты и места в магазине и в динамичной графике. При этом инструменты отображаются согласно последовательности в списке в правильных пропорциях. Графическое представление должно быть установлено изготовителем станка. Изготовитель станка Следовать указаниям изготовителя станка. Литература Дополнительную информацию см. в следующей литературе: Руководство по вводу в эксплуатацию SINUMERIK Operate (IM9) / SINUMERIK 840D sl Графическое представление инструментов и мест в магазине Изображение 13-17 Графическое представление инструментов и мест в магазине Для графического представления действует следующее: Ели инструмент слишком длинный для индикации, то отображается макс. возможная длина. Негабаритные инструменты обрезаются слева и справа. 574 Фрезерование Справочник пользователя, 02/2012, 6FC5398-7CP40-3PA0 Управление инструментами 13.9 Графическое представление 13.9 Графическое представление
