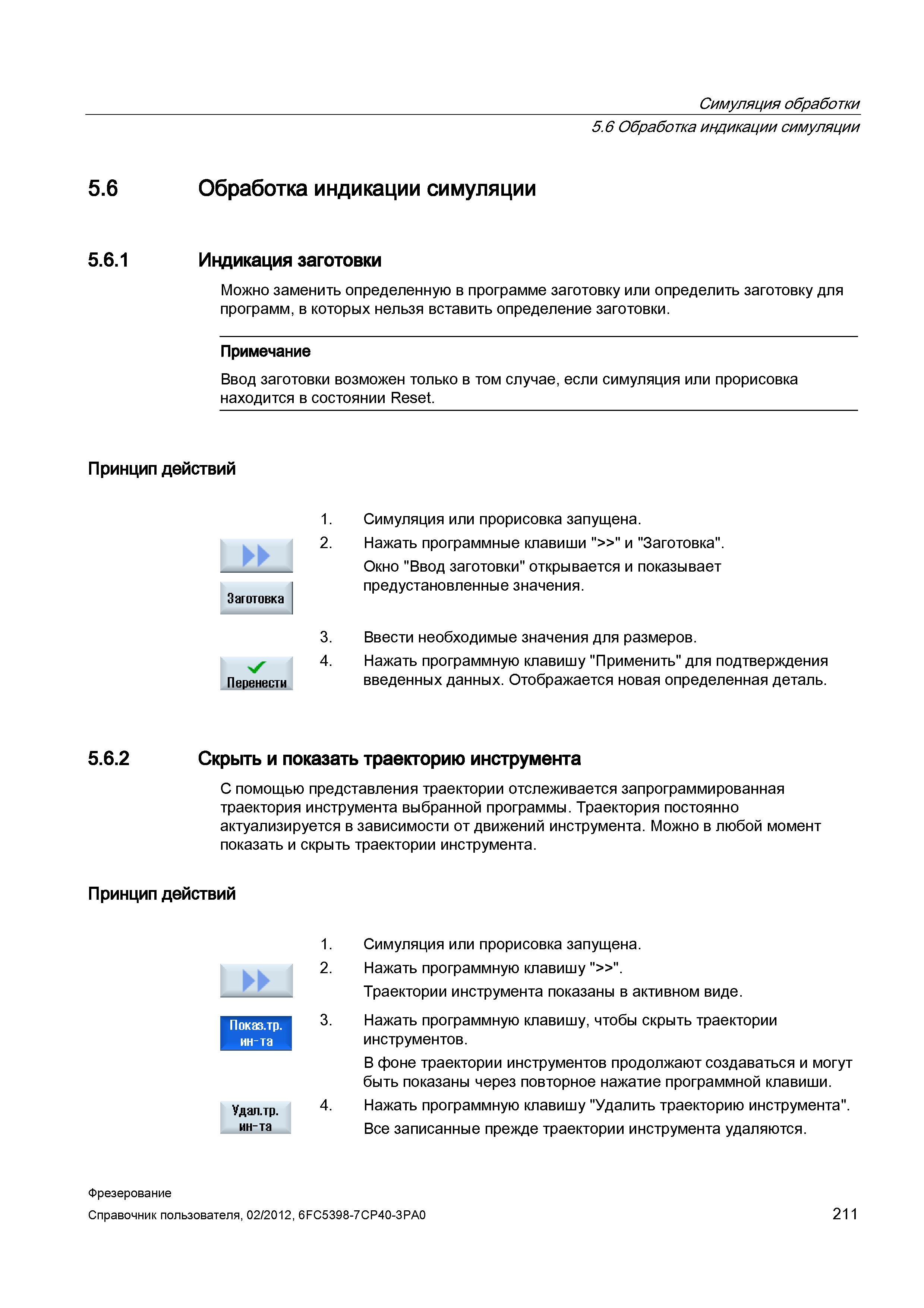

В CNC Siemens Sinumerik 840D sl 828D можно заменить определенную в ЧПУ программе заготовку _ или определить заготовку для программ, в которых нельзя вставить определение заготовки. Примечание Ввод заготовки возможен только в том случае, если симуляция или прорисовка находится в состоянии Reset. Принцип действий Перенести 1. Симуляция или прорисовка запущена. 2. Нажать программные клавиши ">>" и "Заготовка". Окно "Ввод заготовки" открывается и показывает предустановленные значения. 3. Ввести необходимые значения для размеров. 4. Нажать программную клавишу "Применить" для подтверждения введенных данных. Отображается новая определенная деталь. 5.6.2 Скрыть и показать траекторию инструмента С помощью представления траектории отслеживается запрограммированная траектория инструмента выбранной программы. Траектория постоянно актуализируется в зависимости от движений инструмента. Можно в любой момент показать и скрыть траектории инструмента. Принцип действий 1. Симуляция или прорисовка запущена. 2. Нажать программную клавишу ">>". Траектории инструмента показаны в активном виде. 3. Нажать программную клавишу, чтобы скрыть траектории инструментов. В фоне траектории инструментов продолжают создаваться и могут быть показаны через повторное нажатие программной клавиши. 4. Нажать программную клавишу "Удалить траекторию инструмента". Все записанные прежде траектории инструмента удаляются. Удал.тр. ин-та Показ.тр. ин-та Фрезерование Справочник пользователя, 02/2012, 6FC5398-7CP40-3PA0 211 Симуляция обработки 5.6 Обработка индикации симуляции 5.6 Обработка индикации симуляции 5.6.1 Индикация заготовки
