Системы числового программного управления / CNC programming and machining SIEMENS | Справочник SIEMENS 2012 Программирование 840D sl 828D Основы (Всего 680 стр.) |
|||||
|

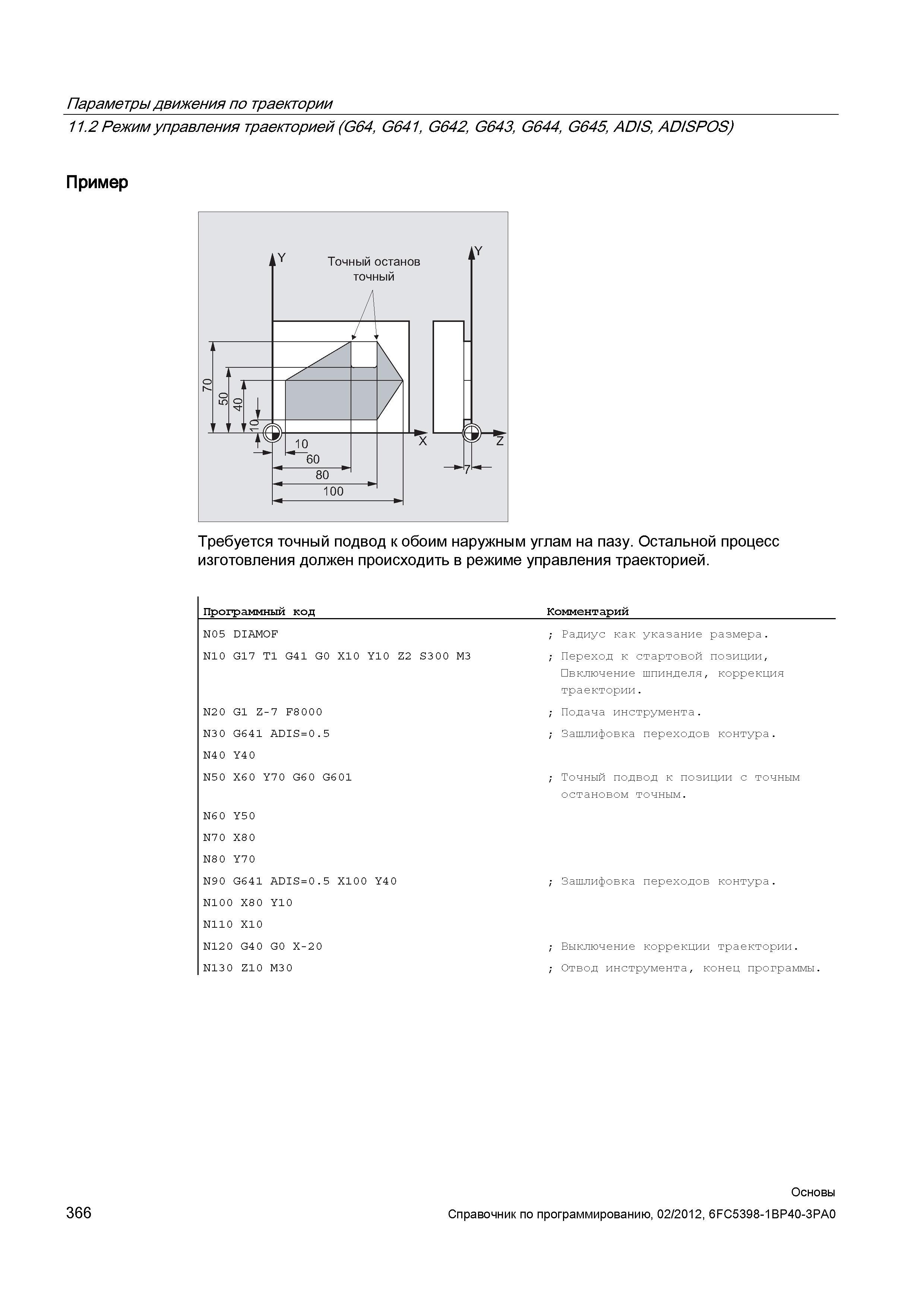

366 Справочник SIEMENS 2012 Программирование систем ЧПУ Sinumerik 840D sl 828D Основы Стр.366 |
|||||
Требуется точный подвод к обоим наружным углам на пазу Остальной процесс изготовления должен происходить в режиме управления траекторией ПроТребуется точный подвод к обоим наружным углам на пазу. Остальной процесс изготовления должен происходить в режиме управления траекторией. Программный кодКомментарий N05 DIAM0F Радиус как указание размера. N10 G17 T1 G41 G0 X10 Y10 Z2 S300 M3 Переход к стартовой позиции включение шпинделя коррекция траектории. N2 0 Z 1 G -7 F8000 Подача инструмента. N3 0 G641 ADIS0.5 Зашлифовка переходов контура. N4 0 Y4 0 N50 X60 Y70 G6 0 G6 01 Точный подвод к позиции с точным остановом точным. N6 0 Y5 0 N70 X80 N8 0 Y7 0 N90 G641 ADIS0.5 X10 0 Y4 0 Зашлифовка переходов контура. N100 X8 0 Y10 N110 X10 N12 0 G4 0 G0 X-20 Выключение коррекции траектории. N130 Z10 M3 0 Отвод инструмента конец программы Основы 366 Параметры движения по траектории 11.2 Режим управления траекторией (G64 G641 G642 G643 G644 G645 AD S AD SPOS) Пример |
|||||
