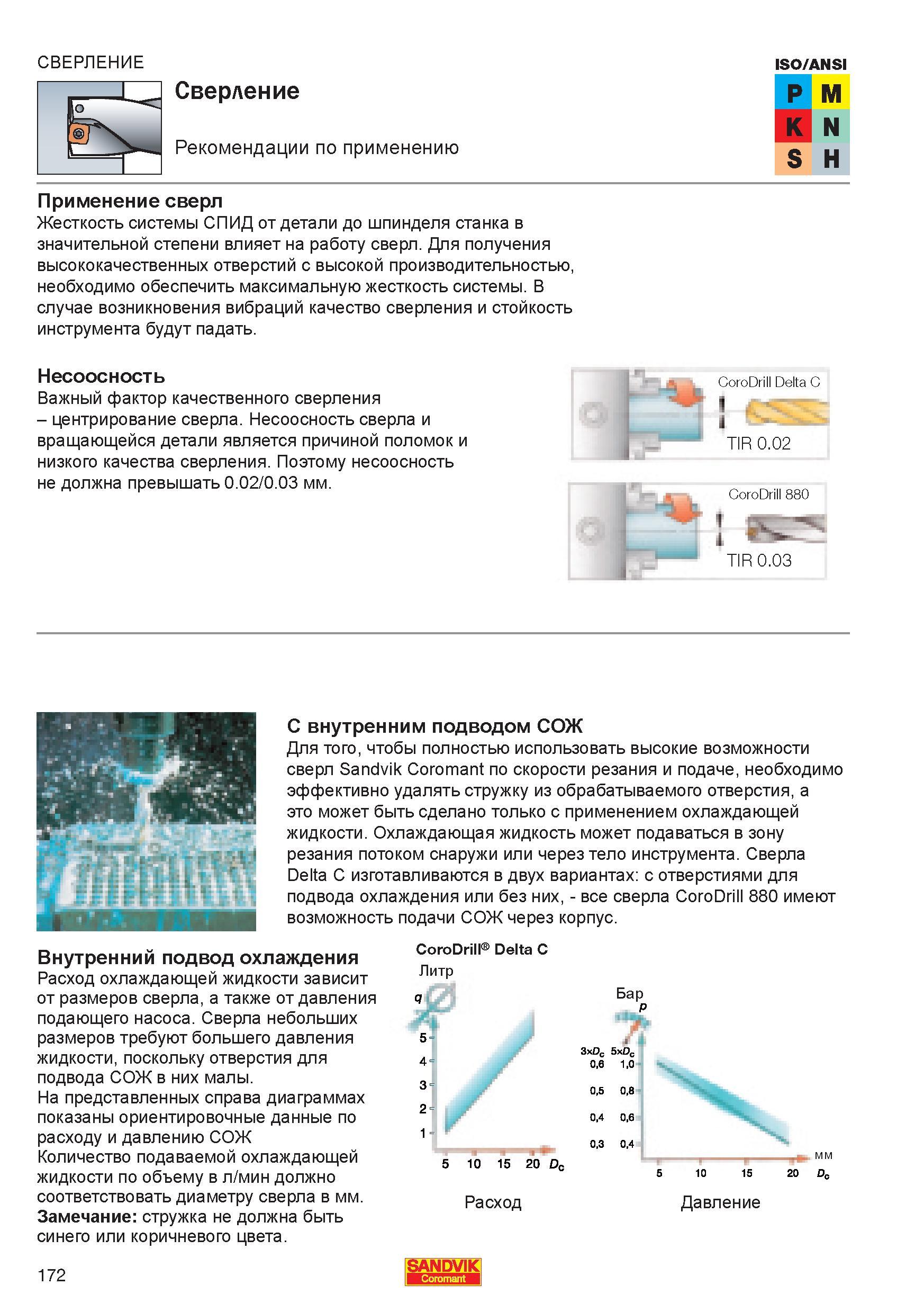

Подача СОЖ через инструмент в зону резания под высоким давлением необходима для небольших сверл т.к. отверстия для подвода СОЖ в них малы _ Рекомендации по правильному применению сверл при обработке отверстий в металле и сплавах Жесткость системы СПИД от детали до шпинделя станка в значительной степени влияет на работу сверлильного инструмента Для получения высококачественных отверстий с высокой производительностью, необходимо обеспечить максимальную жесткость системы. В случае возникновения вибраций качество сверления и стойкость инструмента будут падать. Несоосность Важный фактор качественного сверления - центрирование сверла. Несоосность сверла и вращающейся детали является причиной поломок и низкого качества сверления. Поэтому несоосность не должна превышать 0.02/0.03 мм. CoroDrill Delta C TIR 0.02 CoroDrill 880 ’ LTv'1' i > TIR 0.03 С внутренним подводом СОЖ Для того, чтобы полностью использовать высокие возможности сверл Sandvik Coromant по скорости резания и подаче, необходимо эффективно удалять стружку из обрабатываемого отверстия, а это может быть сделано только с применением охлаждающей жидкости. Охлаждающая жидкость может подаваться в зону резания потоком снаружи или через тело инструмента. Сверла Delta C изготавливаются в двух вариантах с отверстиями для подвода охлаждения или без них, - все сверла CoroDrill 880 имеют возможность подачи СОЖ через корпус. Внутренний подвод охлаждения Расход охлаждающей жидкости зависит от размеров сверла, а также от давления подающего насоса. Сверла небольших размеров требуют большего давления жидкости, поскольку отверстия для подвода СОЖ в них малы. На представленных справа диаграммах показаны ориентировочные данные по расходу и давлению СОЖ Количество подаваемой охлаждающей жидкости по объему в л/мин должно соответствовать диаметру сверла в мм. Замечание стружка не должна быть синего или коричневого цвета. 172 CoroDrill Delta C Литр q Бар Р 3 xDc ' 5 xDc 0,6 1,0 0,5 0,8 0,4 0,6 4 v i 0,3 0,4 5 10 15 20 Dc Расход Давление мм 10 15 20 Dc SANDVIK СВЕРЛЕНИЕ ISO/ANSI Сверление Рекомендации по применению P M K N S H
