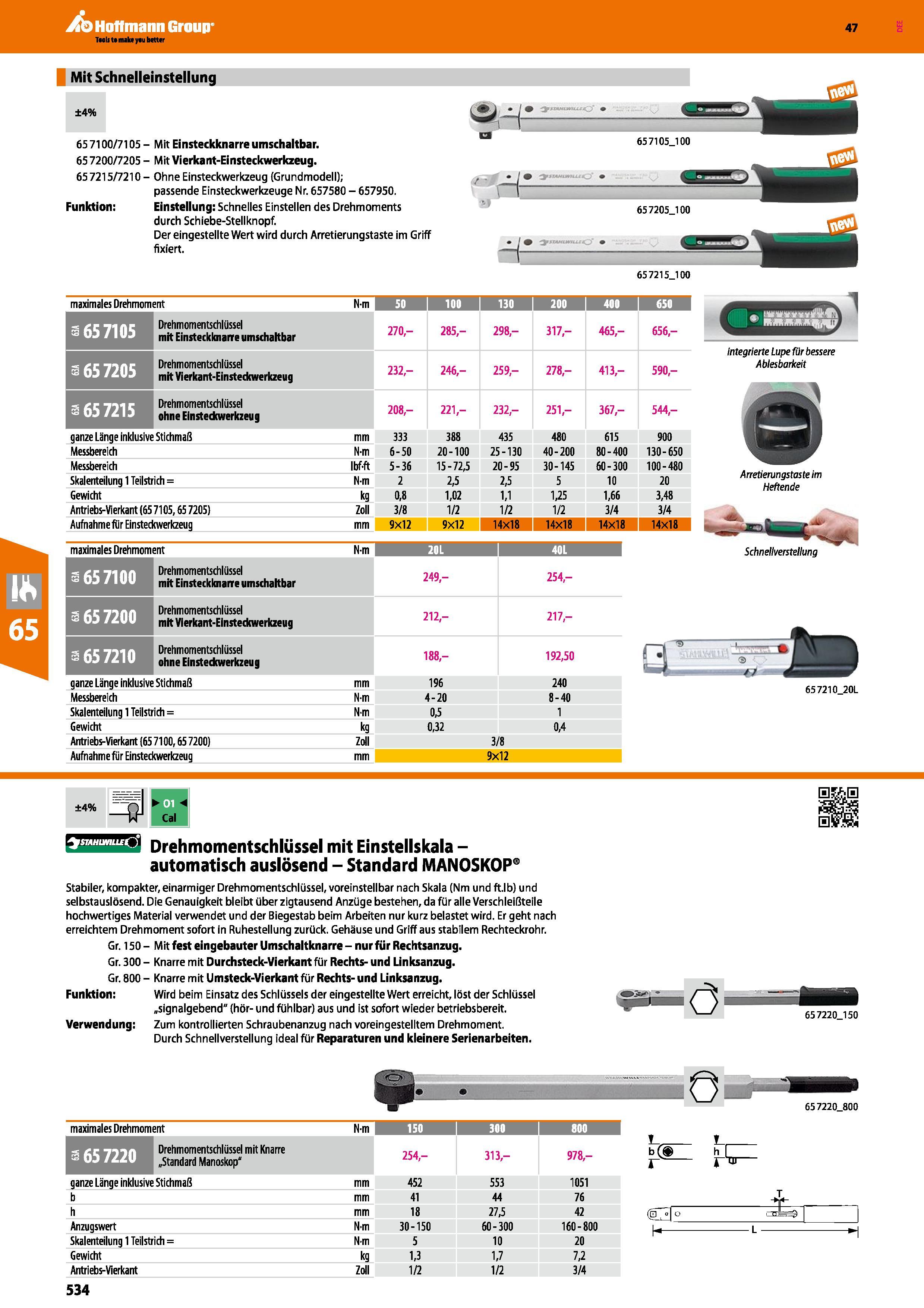

534 Каталог HOFFMANN GROUP 2016 Ручной и контрольно-измерительный инструмент Ver 47 Стр.534

Каталог HOFFMANN GROUP 2016 Hand und messwerkzeuge Ver 47 Стр. 534 0534 Lab2u

Mit Schnelleinstellung ±4% 657100/7105 - Mit Einsteckknarreumschaltbar. 657200/7205 - Mit Vierkant-Einsteckwerkzeug. 657215/7210- Ohne Einsteckwerkzeug (Grundmodell); passende Einsteckwerkzeuge Nr. 657580 - 657950. Funktion Einstellung Schnelles Einstellen des Drehmoments durch Schiebe-Stellknopf. Der eingestellte Wert wird durch Arretierungstaste im Griff fixiert. 657105_100 657205J00 657215JOO maximales Drehmoment N-m 50 ioo i 130 i 200 T 650 3 65 7105 Drehmomentschlüssel mit Einsteckknarre umschaltbar 270,- 285,- 298,- 317, 465,- 656,- 5 65 7205 Drehmomentschlüssel mit Vierkant-Einsteckwerkzeug 232,- 246,- 259,- 278,- 413,- 590,- 3 65 7215 Drehmomentschlüssel ohne Einsteckwerkzeug 208,- 221- 232,- 251,- 367- 544,- ganze Länge inklusive Stichmaß mm 333 388 435 480 615 900 Messbereich N-m 6-50 20-100 25-130 40-200 80 - 400 130-650 Messbereich Ibf-ft 5-36 15-72,5 20-95 30-145 60-300 100 - 480 Skalenteilung 1 Teilstrich = N-m 2 2,5 2,5 5 10 20 Gewicht kg 0,8 1,02 1,1 1,25 1,66 3,48 Antriebs-Vierkant (65 7105,65 7205) Zoll 3/8 1/2 1/2 1/2 3/4 3/4 Aufnahme für Einsteckwerkzeug mm 9x12 9X12 14x18 14x18 14x18 14x18 1 maximales Drehmoment N-m 3 65 7100 Drehmomentschlüssel mit Einsteckknarre umschaltbar 249,- 254,- 3 65 7200 Drehmomentschlüssel mit Werkant-Einsteckwerkzeug 212,- 217- 3 65 7210 Drehmomentschlüssel ohne Einsteckwerkzeug 188,- 192,50 ganze Länge inklusive Stichmaß mm 196 240 Messbereich N-m 4-20 8-40 Skalenteilung 1 Teilstrich = N-m 0,5 1 Gewicht kg 0,32 0,4 Antriebs-Vierkant (65 7100,65 7200) Zoll 3/8 Aufnahme für Einsteckwerkzeug mm 9x12 ±4% M 0, Cal 1 STAHLWILLH) Drehmomentschlüssel mit Einsteilskala -automatisch auslösend - Standard MANOSKOP Stabiler, kompakter, einarmiger Drehmomentschlüssel, voreinstellbar nach Skala (Nm und ft.lb) und selbstauslösend. Die Genauigkeit bleibt über zigtausend Anzüge bestehen, da für alle Verschleißteile hochwertiges Material verwendet und der Biegestab beim Arbeiten nur kurz belastet wird. Er geht nach erreichtem Drehmoment sofort in Ruhestellung zurück. Gehäuse und Griff aus stabilem Rechteckrohr. Gr. 150 - Mit fest eingebauter Umschaltknarre - nur für Rechtsanzug. Gr. 300 - Knarre mit Durchsteck-Vierkant für Rechts- und Linksanzug. Gr. 800 - Knarre mit Umsteck-Vierkant für Rechts- und Linksanzug. Funktion Wird beim Einsatz des Schlüssels der eingestellte Wert erreicht, löst der Schlüssel „signalgebend" (hör- und fühlbar) aus und ist sofort wieder betriebsbereit. Verwendung Zum kontrollierten Schraubenanzug nach voreingestelltem Drehmoment. Durch Schnellverstellung ideal für Reparaturen und kleinere Serienarbeiten. 657220_150 maximales Drehmoment N-m 150 1 300 soo i Drehmomentschlüssel mit Knarre „Standard Manoskop“ 254,- 313,- 978,- ganze Länge inklusive Stichmaß mm 452 553 1051 b mm 41 44 76 h mm 18 27,5 42 Anzugswert N-m 30-150 60-300 160-800 Skalenteilung 1 Teilstrich = N-m 5 10 20 Gewicht kg 1,3 1,7 7,2 Antriebs-Vierkant Zoll 1/2 1/2 3/4 b(j h ror 65 7220_800 Integrierte Lupe für bessere Ablesbarkeit Arretierungstaste im Heftende Schnellverstellung 657210_20L 534
