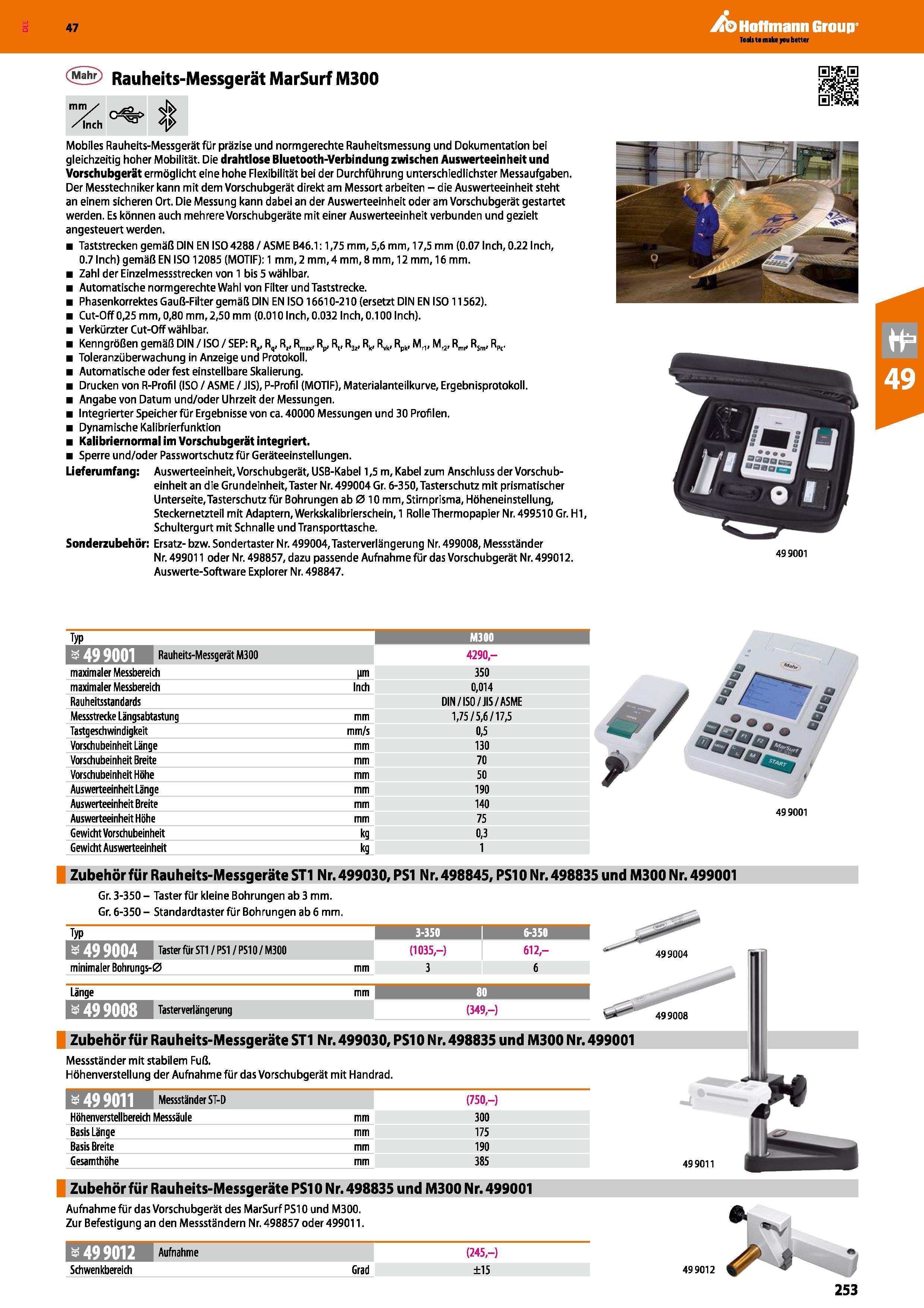

Rauheits-Messgerät MarSurf M300 Mobiles Rauheits-Messgerät für präzise und normgerechte Rauheitsmessung und Dokumentation bei gleichzeitig hoher Mobilität. Die drahtlose Bluetooth-Verbindung zwischen Auswerteeinheit und Vorschubgerät ermöglicht eine hohe Flexibilität bei der Durchführung unterschiedlichster Messaufgaben. Der Messtechniker kann mit dem Vorschubgerät direkt am Messort arbeiten - die Auswerteeinheit steht an einem sicheren Ort. Die Messung kann dabei an der Auswerteeinheit oder am Vorschubgerät gestartet werden. Es können auch mehrere Vorschubgeräte mit einer Auswerteeinheit verbunden und gezielt angesteuert werden. Taststrecken gemäß DIN EN ISO4288 / ASME B46.1:1,75 mm, 5,6 mm, 17,5 mm (0.07 Inch, 0.22 Inch, 0.7 Inch) gemäß EN IS012085 (MOTIF) 1 mm, 2 mm, 4 mm, 8 mm, 12 mm, 16 mm. Zahl der Einzelmessstrecken von 1 bis 5 wählbar. Automatische normgerechte Wahl von Filter und Taststrecke. Phasenkorrektes Gauß-Filter gemäß DIN EN IS016610-210 (ersetzt DIN EN IS011562). Cut-Off 0,25 mm, 0,80 mm, 2,50 mm (0.010 Inch, 0.032 Inch, 0.100 Inch). Verkürzter Cut-Off wählbar. Kenngrößen gemäß DIN / ISO / SEP Ra, Rq, R„ Rm„, Rp, Rt, R32, Rk, R,k, Rpk, Mr1, Mr2, Rm„ RSm, RP(. Toleranzüberwachung in Anzeige und Protokoll. Automatische oder fest einstellbare Skalierung. Drucken von R-ProfiI (ISO / ASME / JIS), P-Profil (MOTIF), Materialanteilkurve, Ergebnisprotokoll. Angabe von Datum und/oder Uhrzeit der Messungen. Integrierter Speicher für Ergebnisse von ca. 40000 Messungen und 30 Profilen. Dynamische Kalibrierfunktion Kalibriernormal im Vorschubgerät integriert. Sperre und/oder Passwortschutz für Geräteeinstellungen. Lieferumfang Auswerteeinheit, Vorschubgerät, USB-Kabel 1,5 m, Kabel zum Anschluss der Vorschub- einheit an die Grundeinheit,Taster Nr. 499004 Gr. 6-350,Tasterschutz mit prismatischer Unterseite,Tasterschutz für Bohrungen ab 010 mm, Stirnprisma, Höheneinstellung, Steckernetzteil mit Adaptern, Werkskalibrierschein, 1 RolleThermopapier Nr. 499510 Gr. Hl, Schultergurt mit Schnalle und Transporttasche. Sonderzubehör Ersatz- bzw. Sondertaster Nr. 499004,Tasterverlängerung Nr. 499008, Messständer Nr. 499011 oder Nr. 498857, dazu passende Aufnahme für das Vorschubgerät Nr. 499012. Auswerte-Software Explorer Nr. 498847. 499001 Typ Rauheits-Messgerät M300 4290,- maximaler Messbereich im 350 maximaler Messbereich Inch 0,014 Rauheitsstandards DIN/ISO/JIS/ASME Messstrecke Längsabtastung mm 1,75/5,6/17,5 Tastgeschwindigkeit mm/s 0,5 Vorschubeinheit Länge mm 130 Vorschubeinheit Breite mm 70 Vorschubeinheit Höhe mm 50 Auswerteeinheit Länge mm 190 Auswerteeinheit Breite mm 140 Auswerteeinheit Höhe mm 75 Gewicht Vorschubeinheit kg 0,3 Gewicht Auswerteeinheit kg 1 499001 Zubehör für Rauheits-Messgeräte ST1 Nr. 499030, PSI Nr. 498845, PS10 Nr. 498835 und M300 Nr. 499001 Gr. 3-350 - Taster für kleine Bohrungen ab 3 mm. Gr. 6-350- Standardtaster für Bohrungen ab 6 mm. Typ 3-350 I 6-350 Taster für ST1/PS1/PS10/M300 (1035,-) 612- minimaler Bohrungs-0 mm 3 fi Länge mm iEEl.'IlIlKl Tasterverlängerung (349,-) 499008 Zubehör für Rauheits-Messgeräte ST1 Nr. 499030, PS10 Nr. 498835 und M300 Nr. 499001 Messständer mit stabilem Fuß. Höhenverstellung der Aufnahme für das Vorschubgerät mit Handrad. 499011 Messständer ST-D Höhenverstellbereich Messsäule Basis Länge Basis Breite Gesamthöhe mm mm mm mm (750,-) 300 175 190 385 Zubehör für Rauheits-Messgeräte PS10 Nr. 498835 und M300 Nr. 499001 Aufnahme für das Vorschubgerät des MarSurf PS10 und M300. Zur Befestigung an den Messständern Nr. 498857 oder 499011. 499012 Schwenkbereich Aufnahme Grad (245,-) ±15 499012 253 499011
