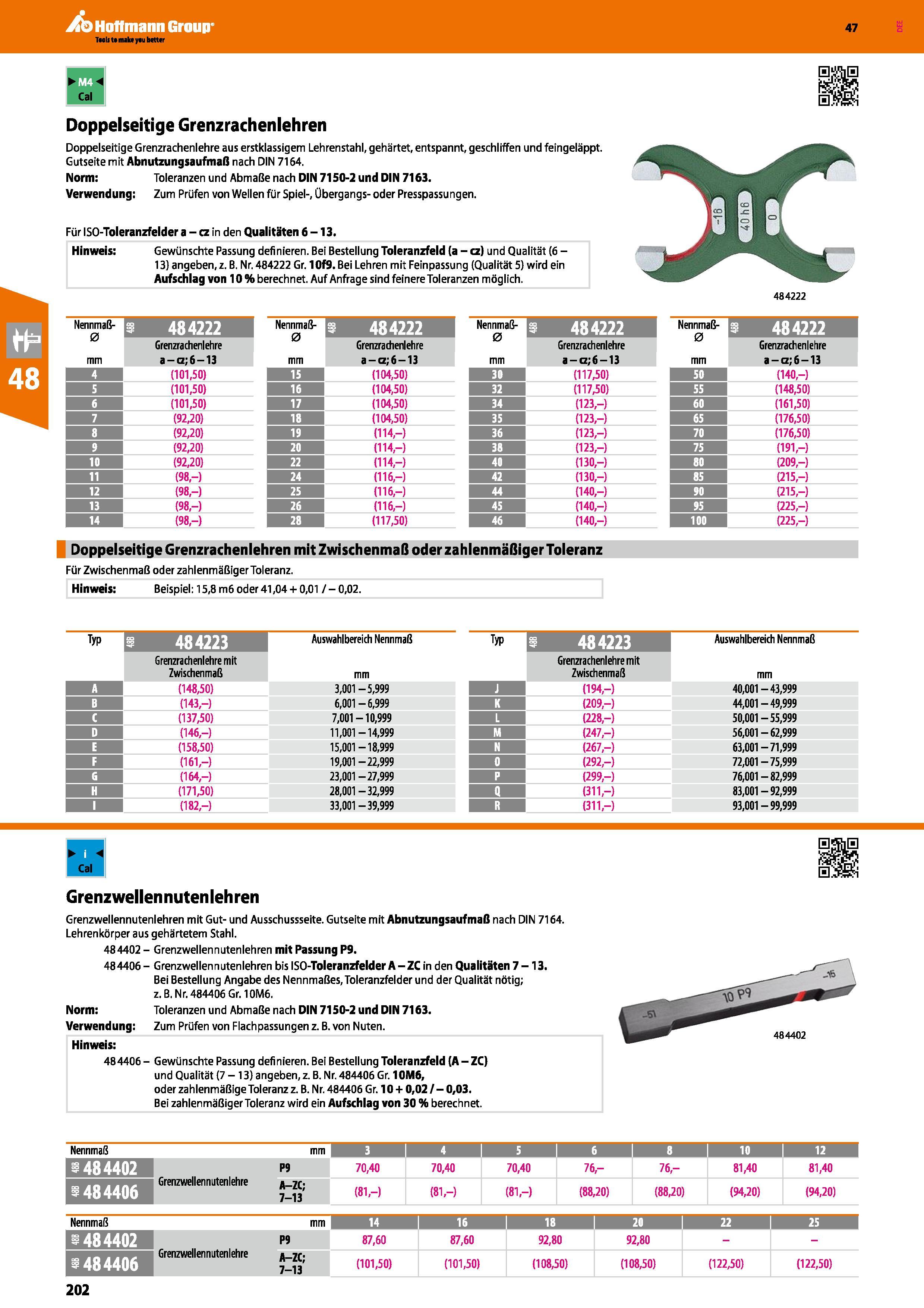

Doppelseitige Grenzrachenlehren Doppelseitige Grenzrachenlehre aus erstklassigem Lehrenstahl, gehärtet, entspannt, geschliffen und feingeläppt. Gutseite mit Abnutzungsaufmaß nach DIN 7164. Norm Toleranzen und Abmaße nach DIN 7150-2 und DIN 7163. Verwendung Zum Prüfen von Wellen für Spiel-, Übergangs- oder Presspassungen. Für ISO-Toleranzfelder a - cz in den Qualitäten 6-13. Hinweis Gewünschte Passung definieren. Bei Bestellung Toleranzfeld (a - cz) und Qualität (6 - 13) angeben, z. B. Nr. 484222 Gr. 10f9. Bei Lehren mit Feinpassung (Qualität S) wird ein Aufschlag von 10% berechnet. Auf Anfrage sind feinere Toleranzen möglich. Nennmaß- 0 i 484222 1 Nennmaß- 0 i 484222 I Nennmaß- 0 i 484222 I Nennmaß- 0 i 48 4222 Grenzrachenlehre Grenzrachenlehre Grenzrachenlehre Grenzrachenlehre mm a-a;6-13 mm a-a;6-13 mm a-cz;6-13 mm a-a;6-13 4 (101,50) 15 (104,50) 30 (117,50) 50 (140,-) 5 (101,50) 16 (104,50) 32 (117,50) 55 (148,50) 55 (101,50) 17 (104,50) 34 (123,-) 60 (161,50) (92,20) 18 (104,50) 35 (123,-) 65 (176,50) 8 (92,20) 19 (114,-) 36 (123,-) 70 (176,50) 9 (92,20) 20 (114,-) 38 (123,-) 75 (191,-) 10 (92,20) 22 (114,-) 40 (130,-) 80 (209,-) 11 (98,-) 24 (116,-) 42 (130,-) 85 (215,-) 12 (98,-) 25 (116,-) 44 (140,-) 0 (215,-) 13 (98,-) 26 (116,-) 45 (140,-) 5 (225,-) 14 (98,-) 28 (117,50) 46 (140,-) 100 (225,-) Doppelseitige Grenzrachenlehren mit Zwischenmaß oder zahlenmäßiger Toleranz Für Zwischenmaß oder zahlenmäßiger Toleranz. Hinweis Beispiel 15,8 m6 oder 41,04 + 0,01 / - 0,02. Typ 484223 I Auswahlbereich Nennmaß Typ i 484223 I Auswahlbereich Nennmaß Grenzrachenlehre mit Zwischenmaß mm Grenzrachenlehre mit Zwischenmaß mm (148,50) 3,001 -5,999 J (194,-) 40,001-43,999 (143,-) 6,001 -6,999 K (209,-) 44,001-49,999 (137,50) 7,001-10,999 L (228,-) 50,001-55,999 (146,-) 11,001 -14,999 M (247,-) 56,001-62,999 (158,50) 15,001 -18,999 N (267,-) 63,001-71,999 (161,-) 19,001 -22,999 0 (292,-) 72,001-75,999 (164,-) 23,001 -27,999 P (299,-) 76,001-82,999 (171,50) 28,001 -32,999 Q (311,-) 83,001-92,999 (182,-) 33,001 -39,999 R (311,-) 93,001-99,999 Cal Grenz wellen nuten leh ren Grenzwellennutenlehren mit Gut- und Ausschussseite. Gutseite mit Abnutzungsaufmaß nach DIN 7164. Lehrenkörper aus gehärtetem Stahl. 484402 - Grenzwellennutenlehren mit Passung P9. 484406- Grenzwellennutenlehren bis ISO-Toleranzfelder A-ZC in den Qualitäten 7-13. Bei Bestellung Angabe des Nennmaßes, Toleranzfelder und der Qualität nötig; z. B. Nr. 484406 Gr.10M6. Norm Toleranzen und Abmaße nach DIN 7150-2 und DIN 7163. Verwendung Zum Prüfen von Flachpassungen z. B. von Nuten. Hinweis 484406 - Gewünschte Passung definieren. Bei Bestellung Toleranzfeld (A - ZC) und Qualität (7 -13) angeben, z. B. Nr. 484406 Gr. 10M6, oder zahlenmäßige Toleranz z. B. Nr. 484406 Gr. 10 + 0,02 / - 0,03. Bei zahlenmäßiger Toleranz wird ein Aufschlag von 30 % berechnet. 484402 Nennmaß mm 3 i 1 5 6 i 8 i io 12 I i 48 4402 Grenzwellennutenlehre P9 70,40 70,40 70,40 76,- 76,- 81,40 81,40 i 48 4406 A-ZC; 7-13 (81,-) (81,-) (81,-) (88,20) (88,20) (94,20) (94,20) Nennmaß mm 14 16 18 20 22 25 P9 87,60 87,60 92,80 92,80 i 48 4406 A-ZC; 7-13 (101,50) (101,50) (108,50) (108,50) (122,50) (122,50) 484222 202
