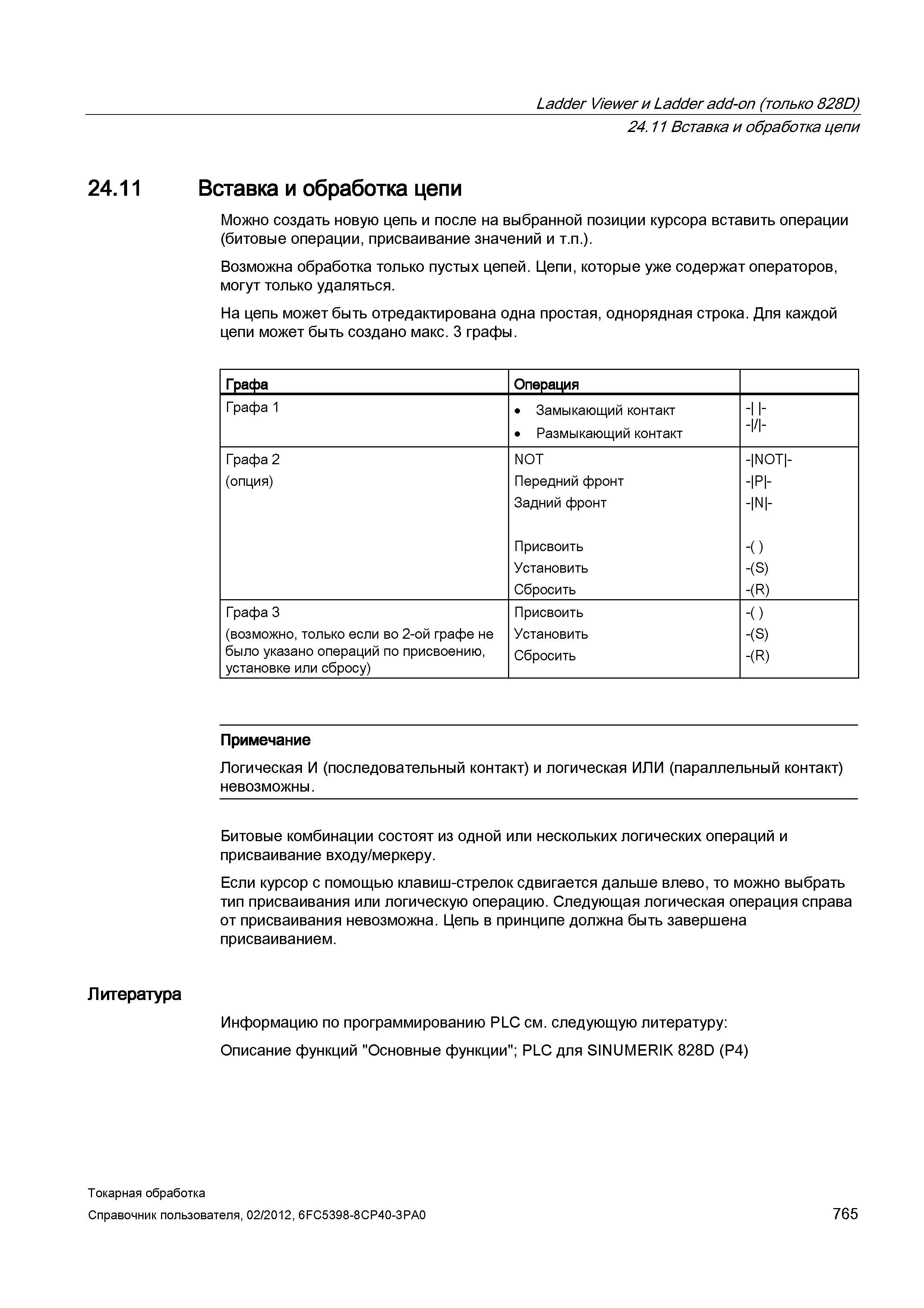

Вставка и обработка цепи Можно создать новую цепь и после на выбранной позиции курсора вставить операции (битовые операции, присваивание значений и т.п.). Возможна обработка только пустых цепей. Цепи, которые уже содержат операторов, могут только удаляться. На цепь может быть отредактирована одна простая, однорядная строка. Для каждой цепи может быть создано макс. 3 графы. Графа Операция Графа 1 Замыкающий контакт - - Размыкающий контакт - / - Графа 2 NOT - NOT - (опция) Передний фронт - P - Задний фронт - N - Присвоить -( ) Установить -(S) Сбросить -(R) Графа 3 Присвоить -( ) (возможно, только если во 2-ой графе не Установить -(S) было указано операций по присвоению, установке или сбросу) Сбросить -(R) Примечание Логическая И (последовательный контакт) и логическая ИЛИ (параллельный контакт) невозможны. Битовые комбинации состоят из одной или нескольких логических операций и присваивание входу/меркеру. Если курсор с помощью клавиш-стрелок сдвигается дальше влево, то можно выбрать тип присваивания или логическую операцию. Следующая логическая операция справа от присваивания невозможна. Цепь в принципе должна быть завершена присваиванием. Литература Информацию по программированию PLC см. следующую литературу: Описание функций "Основные функции"; PLC для SINUMERIK 828D (P4) Токарная обработка Справочник пользователя, 765 Ladder Viewer и Ladder add-on (только 828D) 24.11 Вставка и обработка цепи 24.11
