Сверление Принцип действий Сверление Позиции 1 Выполняемая программа обработки детали или программы ShopTurn создана и Вы находитесь в редакторе

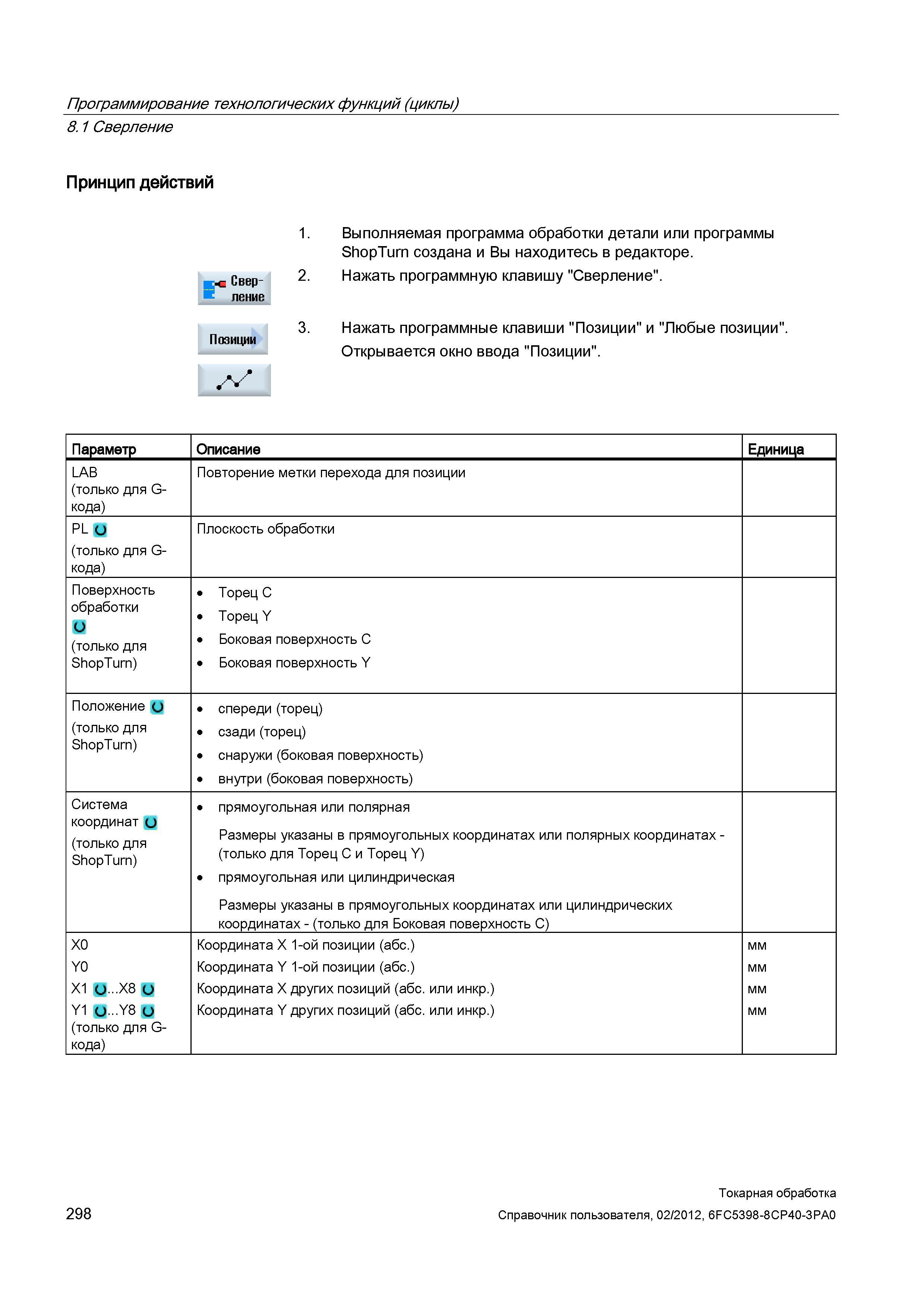

Сверление Принцип действий Сверление Позиции 1. Выполняемая программа обработки детали или программы ShopTurn создана и Вы находитесь в редакторе. 2. Нажать программную клавишу "Сверление". 3. Нажать программные клавиши "Позиции" и "Любые позиции". Открывается окно ввода "Позиции". Параметр Описание Единица LAB (только для G-кода) Повторение метки перехода для позиции PL и (только для G-кода) Плоскость обработки Поверхность обработки (только для ShopTurn) Торец C ТорецY Боковая поверхность C Боковая поверхность Y Положение (J (только для ShopTurn) спереди (торец) сзади (торец) снаружи (боковая поверхность) внутри (боковая поверхность) Система координат о (только для ShopTurn) прямоугольная или полярная Размеры указаны в прямоугольных координатах или полярных координатах -(только для Торец C и Торец Y) прямоугольная или цилиндрическая Размеры указаны в прямоугольных координатах или цилиндрических координатах - (только для Боковая поверхность C) X0 Y0 Х1 О Х8 О Y1 U-..Y8 О (только для G-кода) Координата X 1-ой позиции (абс.) Координата Y 1-ой позиции (абс.) Координата X других позиций (абс. или инкр.) Координата Y других позиций (абс. или инкр.) мм 298 Токарная обработка Справочник пользователя, Программирование технологических функций (циклы) 8.1
