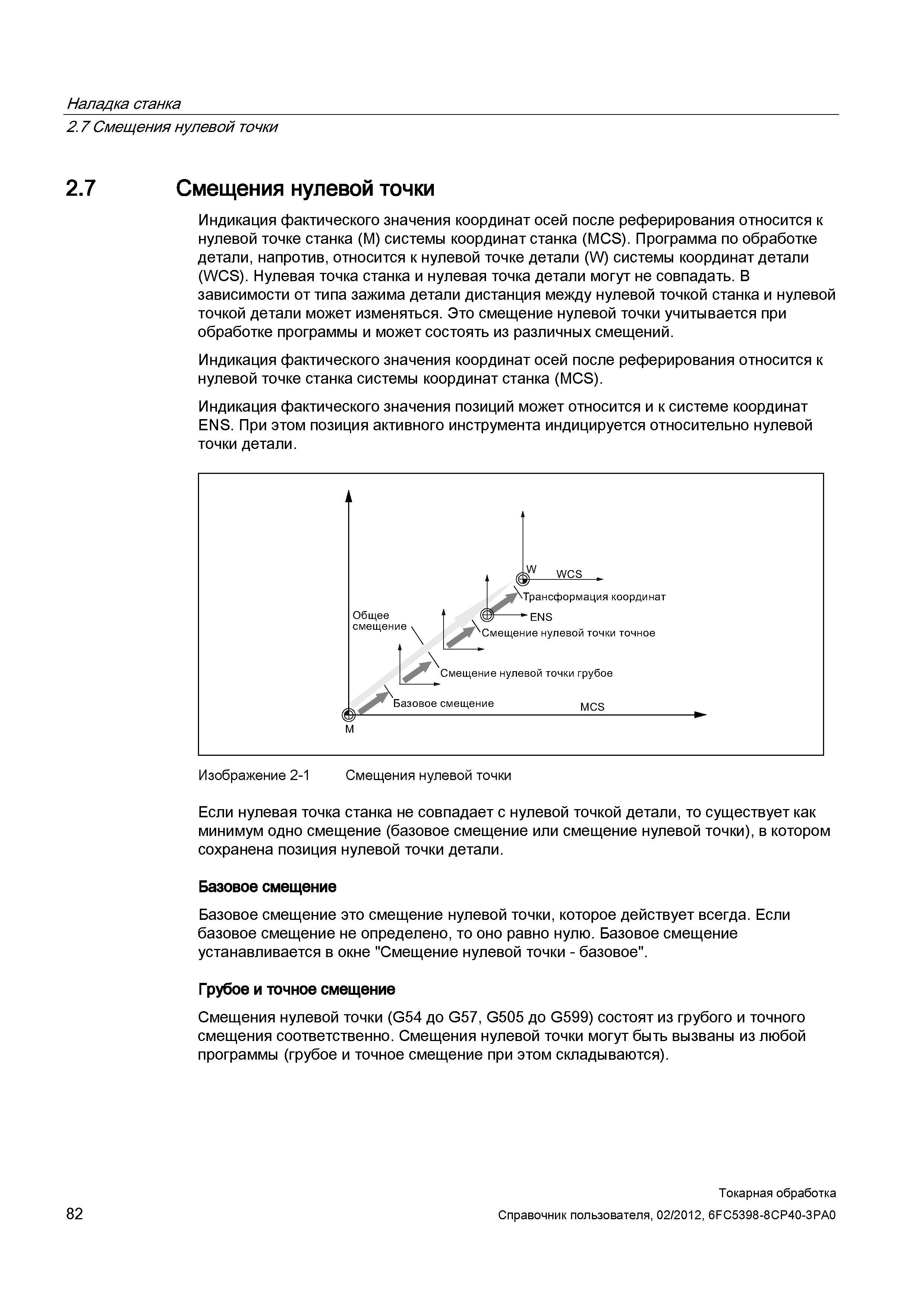

Смещения нулевой точки в СЧПУ Siemens Sinumerik 840D sl 828D Индикация фактического значения координат осей после реферирования относится к нулевой точке станка (M) системы координат станка (MCS). Программа по обработке детали, напротив, относится к нулевой точке детали (W) системы координат детали (WCS). Нулевая точка станка и нулевая точка детали могут не совпадать. В зависимости от типа зажима детали дистанция между нулевой точкой станка и нулевой точкой детали может изменяться. Это смещение нулевой точки учитывается при обработке программы и может состоять из различных смещений. Индикация фактического значения координат осей после реферирования относится к нулевой точке станка системы координат станка (MCS). Индикация фактического значения позиций может относится и к системе координат ENS. При этом позиция активного инструмента индицируется относительно нулевой точки детали. W Общее смещение й WCS Трансформация координат ENS Смещение нулевой точки точное Смещение нулевой точки грубое Базовое смещение MCS Изображение 2-1 Смещения нулевой точки Если нулевая точка станка не совпадает с нулевой точкой детали, то существует как минимум одно смещение (базовое смещение или смещение нулевой точки), в котором сохранена позиция нулевой точки детали. Базовое смещение Базовое смещение это смещение нулевой точки, которое действует всегда. Если базовое смещение не определено, то оно равно нулю. Базовое смещение устанавливается в окне "Смещение нулевой точки - базовое". Грубое и точное смещение Смещения нулевой точки (G54 до G57, G505 до G599) состоят из грубого и точного смещения соответственно. Смещения нулевой точки могут быть вызваны из любой программы (грубое и точное смещение при этом складываются). 82 Токарная обработка Справочник пользователя, Наладка станка 2.7 Смещения нулевой точки 2.7
