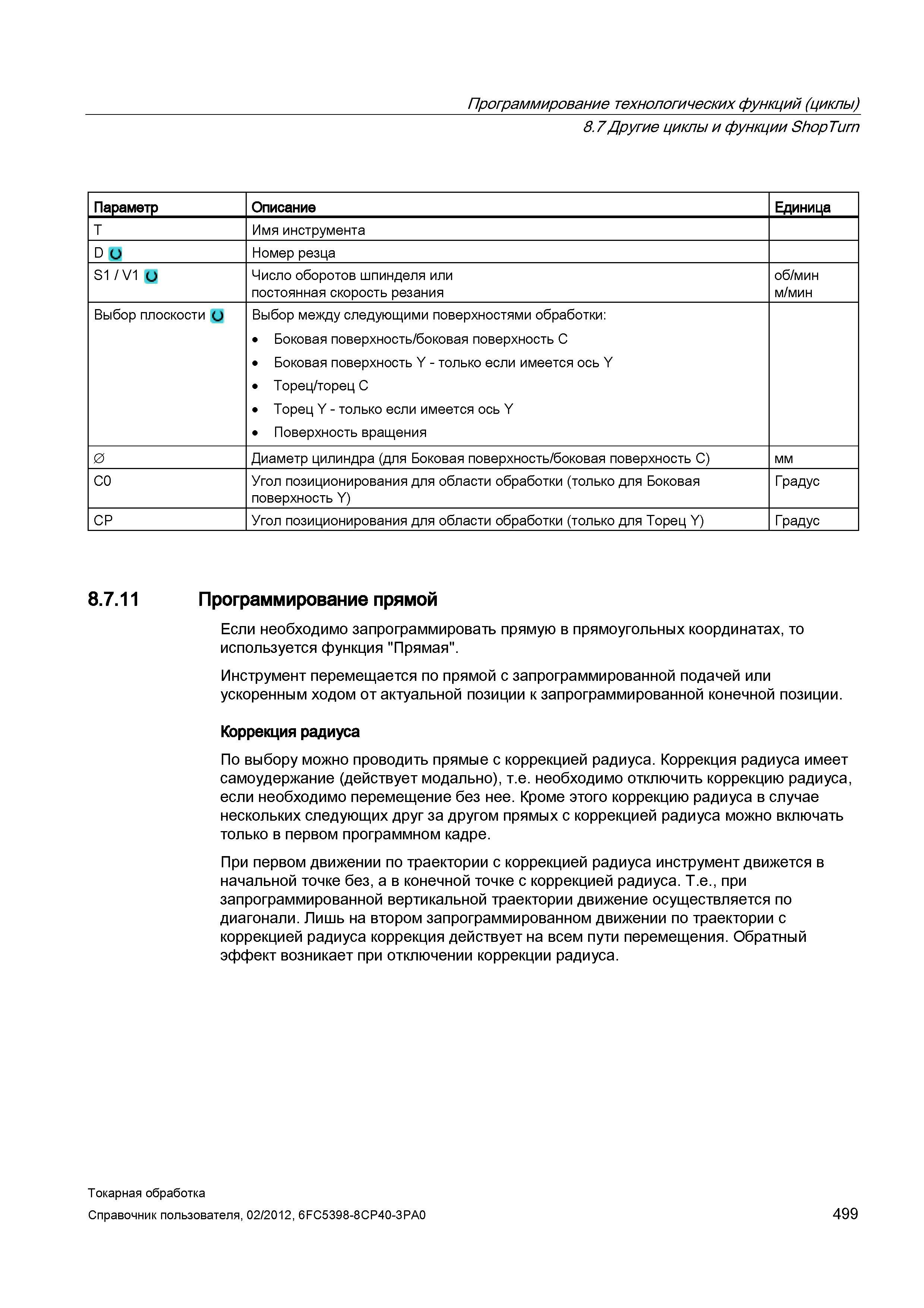

Имя инструмента Номер резца S1 / V1 о Число оборотов шпинделя или постоянная скорость резания об/мин м/мин Выбор плоскости (J Выбор между следующими поверхностями обработки: Боковая поверхность/боковая поверхность C Боковая поверхность Y - только если имеется ось Y Торец/торец C Торец Y - только если имеется ось Y Поверхность вращения 0 Диаметр цилиндра (для Боковая поверхность/боковая поверхность C) мм C0 Угол позиционирования для области обработки (только для Боковая поверхность Y) Градус CP Угол позиционирования для области обработки (только для Торец Y) Градус 8.7.11 Программирование прямой Если необходимо запрограммировать прямую в прямоугольных координатах, то используется функция "Прямая". Инструмент перемещается по прямой с запрограммированной подачей или ускоренным ходом от актуальной позиции к запрограммированной конечной позиции. Коррекция радиуса По выбору можно проводить прямые с коррекцией радиуса. Коррекция радиуса имеет самоудержание (действует модально), т.е. необходимо отключить коррекцию радиуса, если необходимо перемещение без нее. Кроме этого коррекцию радиуса в случае нескольких следующих друг за другом прямых с коррекцией радиуса можно включать только в первом программном кадре. При первом движении по траектории с коррекцией радиуса инструмент движется в начальной точке без, а в конечной точке с коррекцией радиуса. Т.е., при запрограммированной вертикальной траектории движение осуществляется по диагонали. Лишь на втором запрограммированном движении по траектории с коррекцией радиуса коррекция действует на всем пути перемещения. Обратный эффект возникает при отключении коррекции радиуса. Токарная обработка Справочник пользователя, 499 Программирование технологических функций (циклы) 8.7 Другие циклы и функции ShopTurn Параметр Описание Единица
