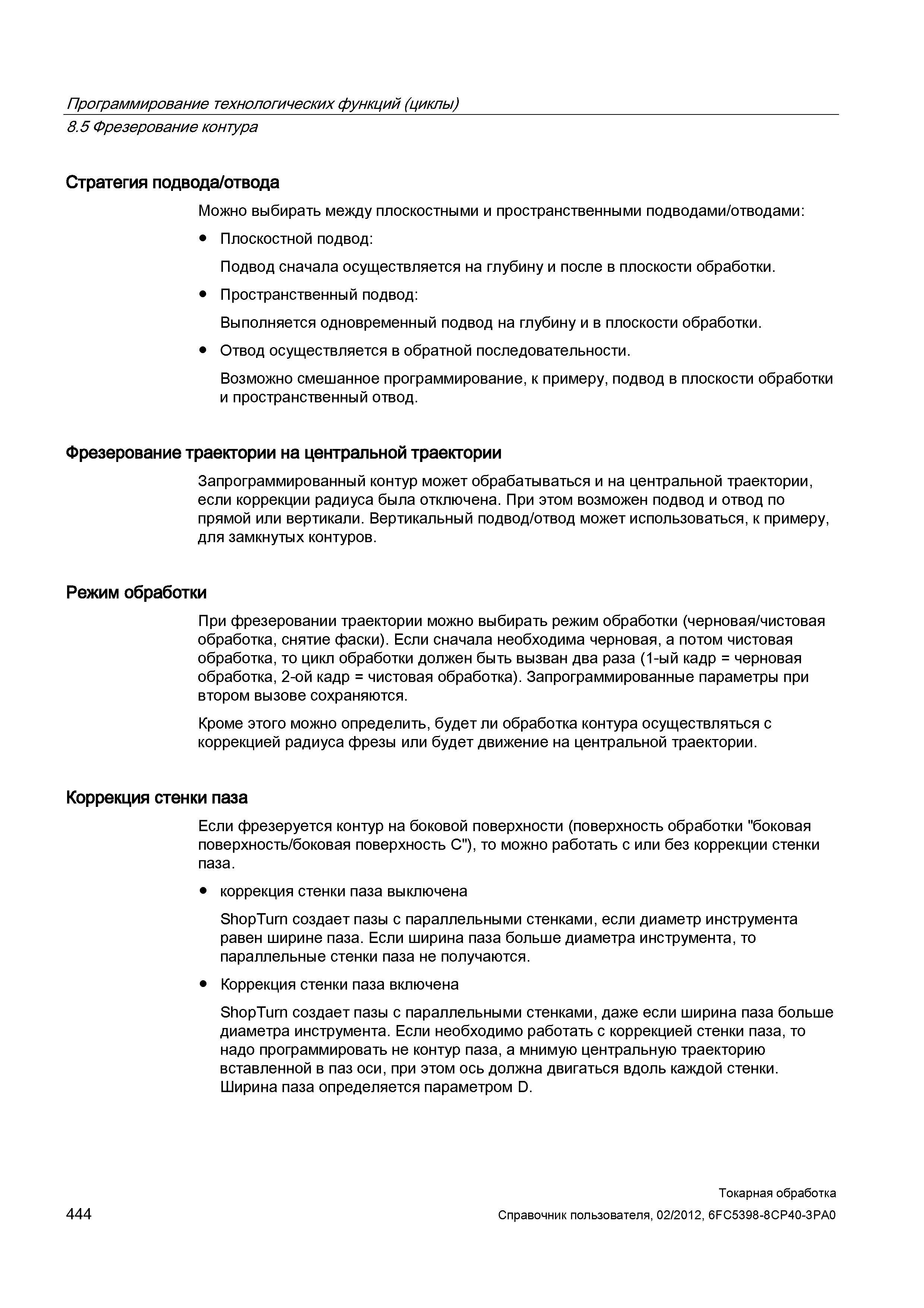

Фрезерование контура Стратегия подвода/отвода Можно выбирать между плоскостными и пространственными подводами/отводами: Плоскостной подвод: Подвод сначала осуществляется на глубину и после в плоскости обработки. Пространственный подвод: Выполняется одновременный подвод на глубину и в плоскости обработки. Отвод осуществляется в обратной последовательности. Возможно смешанное программирование, к примеру, подвод в плоскости обработки и пространственный отвод. Фрезерование траектории на центральной траектории Запрограммированный контур может обрабатываться и на центральной траектории, если коррекции радиуса была отключена. При этом возможен подвод и отвод по прямой или вертикали. Вертикальный подвод/отвод может использоваться, к примеру, для замкнутых контуров. Режим обработки При фрезеровании траектории можно выбирать режим обработки (черновая/чистовая обработка, снятие фаски). Если сначала необходима черновая, а потом чистовая обработка, то цикл обработки должен быть вызван два раза (1-ый кадр = черновая обработка, 2-ой кадр = чистовая обработка). Запрограммированные параметры при втором вызове сохраняются. Кроме этого можно определить, будет ли обработка контура осуществляться с коррекцией радиуса фрезы или будет движение на центральной траектории. Коррекция стенки паза Если фрезеруется контур на боковой поверхности (поверхность обработки "боковая поверхность/боковая поверхность С"), то можно работать с или без коррекции стенки паза. коррекция стенки паза выключена ShopTurn создает пазы с параллельными стенками, если диаметр инструмента равен ширине паза. Если ширина паза больше диаметра инструмента, то параллельные стенки паза не получаются. Коррекция стенки паза включена ShopTurn создает пазы с параллельными стенками, даже если ширина паза больше диаметра инструмента. Если необходимо работать с коррекцией стенки паза, то надо программировать не контур паза, а мнимую центральную траекторию вставленной в паз оси, при этом ось должна двигаться вдоль каждой стенки. Ширина паза определяется параметром D. 444 Токарная обработка Справочник пользователя, Программирование технологических функций (циклы) 8.5
