Специфические для инструмента параметры Для активации функции Постоянная окружная скорость должны быть соответственно установлены специфичес

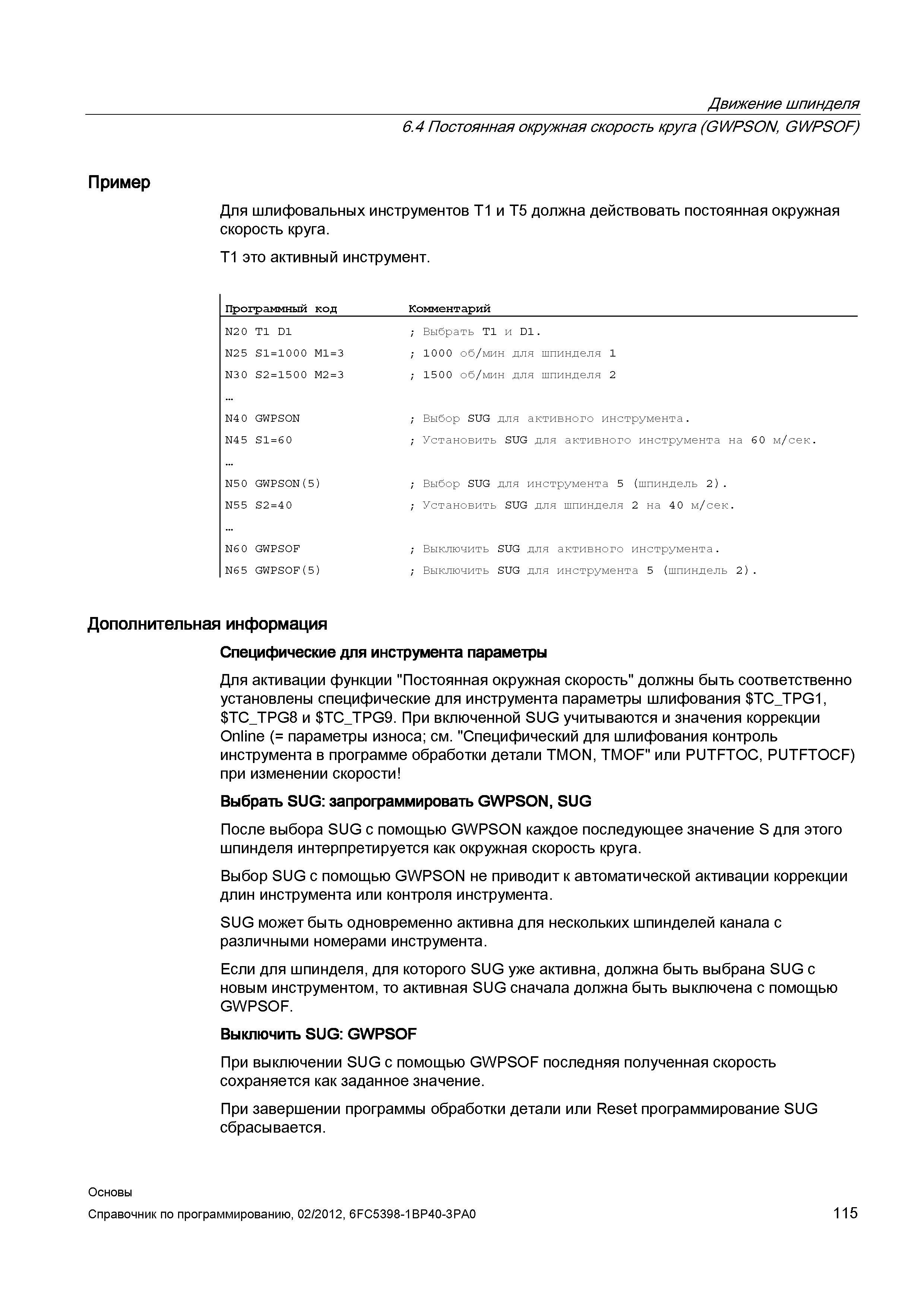

Специфические для инструмента параметры Для активации функции "Постоянная окружная скорость" должны быть соответственно установлены специфические для инструмента параметры шлифования TCTPG1 TCTPG8 и TCTPG9. При включенной SUG учитываются и значения коррекции Online ( параметры износа; см. "Специфический для шлифования контроль инструмента в программе обработки детали TMON TMOF" или PUTFTOC PUTFTOCF) при изменении скорости Выбрать SUG запрограммировать GWPSON SUG После выбора SUG с помощью GWPSON каждое последующее значение S для этого шпинделя интерпретируется как окружная скорость круга. Выбор SUG с помощью GWPSON не приводит к автоматической активации коррекции длин инструмента или контроля инструмента. SUG может быть одновременно активна для нескольких шпинделей канала с различными номерами инструмента. Если для шпинделя для которого SUG уже активна должна быть выбрана SUG с новым инструментом то активная SUG сначала должна быть выключена с помощью GWPSOF. Выключить SUG GWPSOF При выключении SUG с помощью GWPSOF последняя полученная скорость сохраняется как заданное значение. При завершении программы обработки детали или Reset программирование SUG сбрасывается. Основы Движение шпинделя Пример 6.4 Постоянная окружная скорость круга (GWPSON GWPSOF) Для шлифовальных инструментов T1 и T5 должна действовать постоянная окружная скорость круга. T1 это активный инструмент. Программный код Комментарий N2 0 T1 D1 N25 S11000 M13 N30 S21500 M23 N4 0 GWPSON N45 S160 N5 0 GWPSON(5) N55 S24 0 N6 0 GWPSOF N6 5 GWPSOF(5) Выбрать T1 и D1. 1000 об/мин для шпинделя 1 1500 об/мин для шпинделя 2 Выбор SUG для активного инструмента. Установить SUG для активного инструмента на 60 м сек. Выбор SUG для инструмента 5 (шпиндель 2). Установить SUG для шпинделя 2 на 40 м сек. Выключить SUG для активного инструмента. Выключить SUG для инструмента 5 (шпиндель 2). Дополнительная информация
