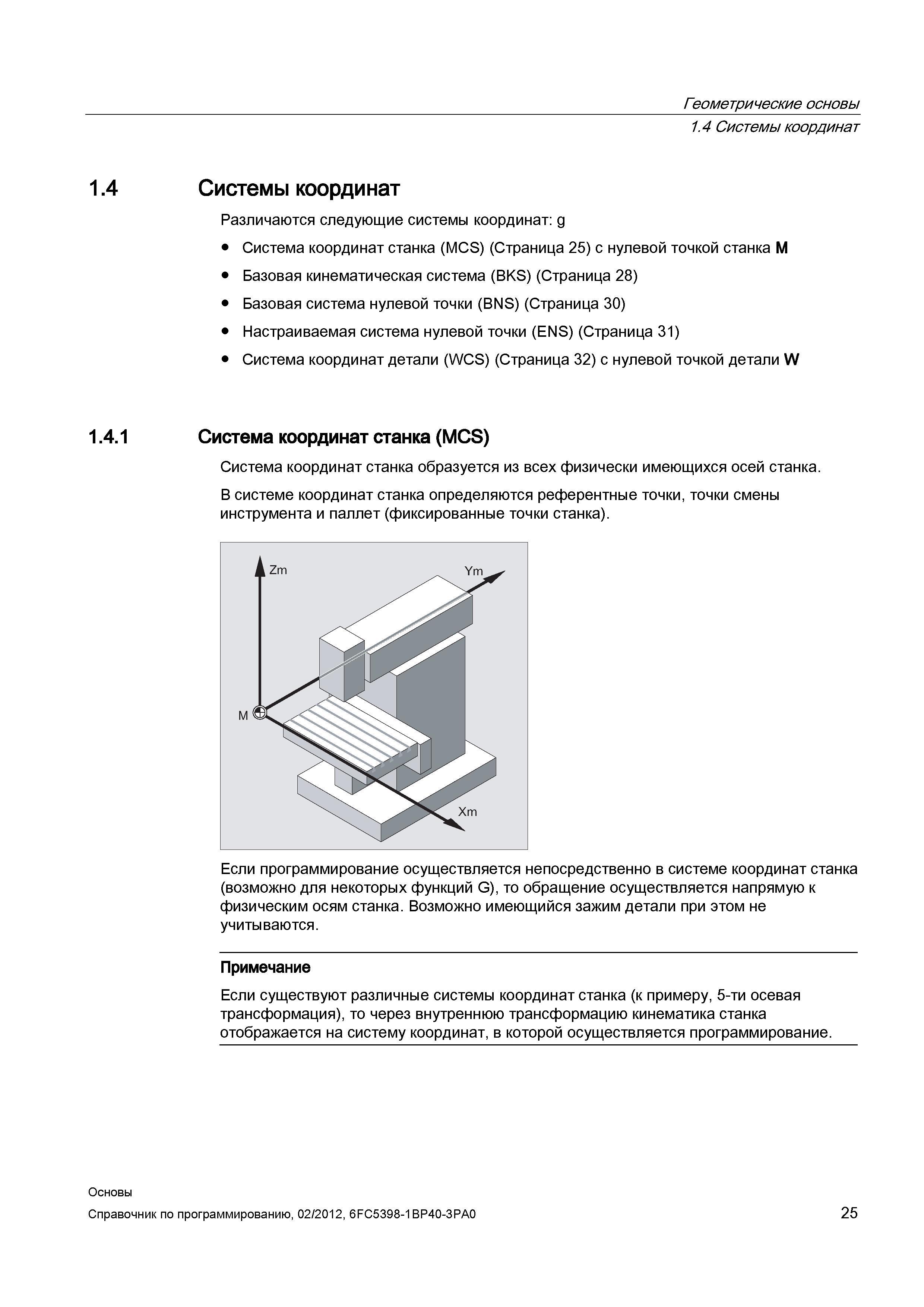

Система координат станка (MCS) образуется из всех физически имеющихся осей металлорежущего оборудования В ней определяются референтные точки25 Справочник SIEMENS 2012 Программирование систем ЧПУ Sinumerik 840D sl 828D Основы Стр.25 |
|||||
Система координат станка (MCS) образуется из всех физически имеющихся осей металлорежущего оборудования В ней определяются референтные точки Система координат станка (MCS) образуется из всех физически имеющихся осей металлорежущего оборудования В ней определяются референтные точки _ смены инструмента и паллет (фиксированные точки станка). Если программирование осуществляется непосредственно в системе координат станка (возможно для некоторых функций G) то обращение осуществляется напрямую к физическим осям станка. Возможно имеющийся зажим детали при этом не учитываются. Примечание Если существуют различные системы координат станка (к примеру 5-ти осевая трансформация) то через внутреннюю трансформацию кинематика станка отображается на систему координат в которой осуществляется программирование. Основы Геометрические основы 1.4 Системы координат 1.4 1.4.1 Системы координат Различаются следующие системы координат Система координат станка (MCS) с нулевой точкой станка M Базовая кинематическая система (BKS) Базовая система нулевой точки (BNS) Настраиваемая система нулевой точки (ENS) (Страница 31) Система координат детали (WCS) (Страница 32) с нулевой точкой детали W Система координат станка |
|||||
