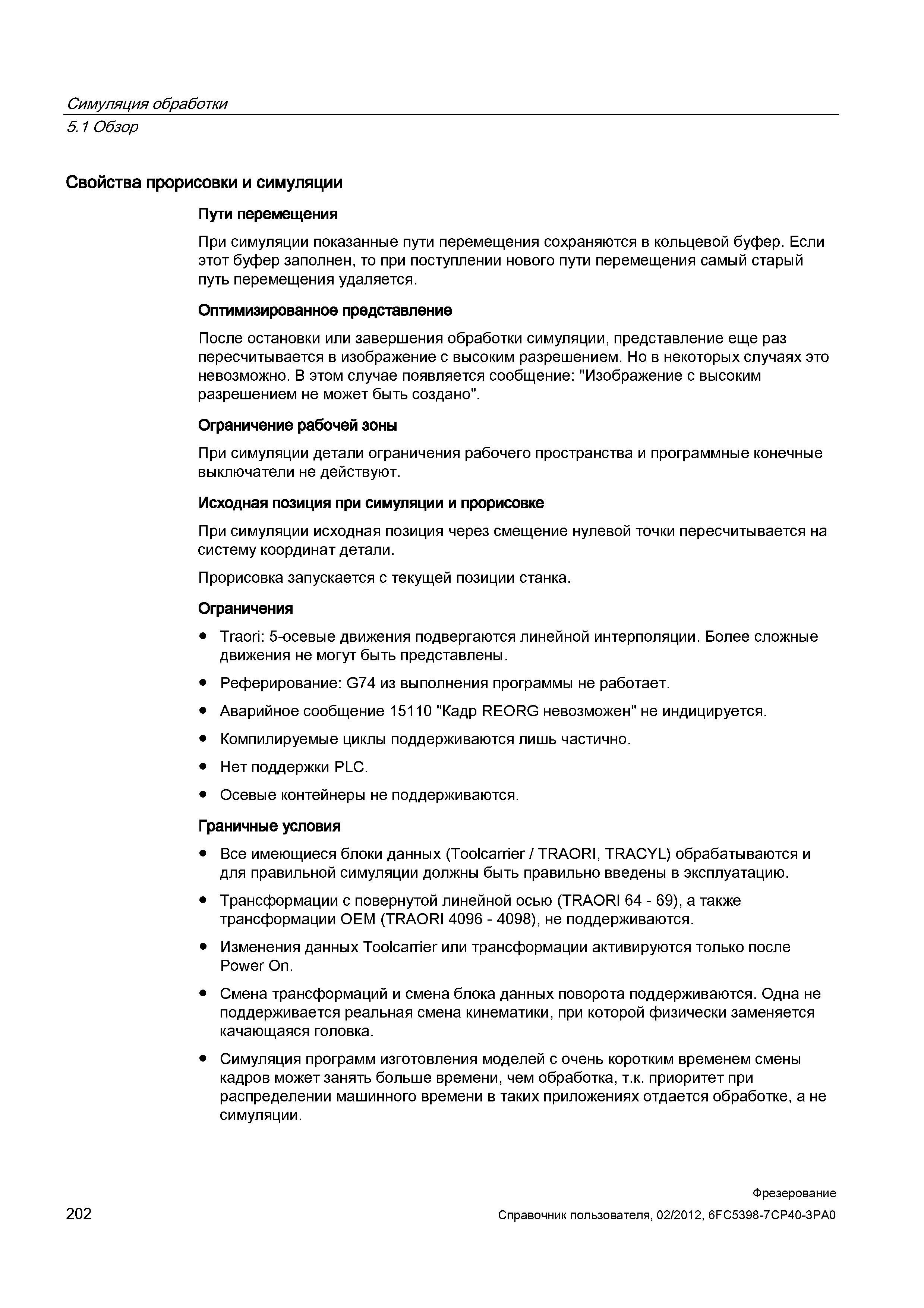

Симуляция обработки Обзор Свойства прорисовки и симуляции Пути перемещения При симуляции показанные пути перемещения сохраняются в кольцевой буфер. Если этот буфер заполнен, то при поступлении нового пути перемещения самый старый путь перемещения удаляется. Оптимизированное представление После остановки или завершения обработки симуляции, представление еще раз пересчитывается в изображение с высоким разрешением. Но в некоторых случаях это невозможно. В этом случае появляется сообщение: "Изображение с высоким разрешением не может быть создано". Ограничение рабочей зоны При симуляции детали ограничения рабочего пространства и программные конечные выключатели не действуют. Исходная позиция при симуляции и прорисовке При симуляции исходная позиция через смещение нулевой точки пересчитывается на систему координат детали. Прорисовка запускается с текущей позиции станка. Ограничения Traori: 5-осевые движения подвергаются линейной интерполяции. Более сложные движения не могут быть представлены. Реферирование: G74 из выполнения программы не работает. Аварийное сообщение 15110 "Кадр REORG невозможен" не индицируется. Компилируемые циклы поддерживаются лишь частично. Нет поддержки PLC. Осевые контейнеры не поддерживаются. Граничные условия Все имеющиеся блоки данных (Toolcarrier / TRAORI, TRACYL) обрабатываются и для правильной симуляции должны быть правильно введены в эксплуатацию. Трансформации с повернутой линейной осью (TRAORI 64 - 69), а также трансформации OEM (TRAORI 4096 - 4098), не поддерживаются. Изменения данных Toolcarrier или трансформации активируются только после Power On. Смена трансформаций и смена блока данных поворота поддерживаются. Одна не поддерживается реальная смена кинематики, при которой физически заменяется качающаяся головка. Симуляция программ изготовления моделей с очень коротким временем смены кадров может занять больше времени, чем обработка, т.к. приоритет при распределении машинного времени в таких приложениях отдается обработке, а не симуляции. 202 Фрезерование Справочник пользователя, 02/2012, 6FC5398-7CP40-3PA0
