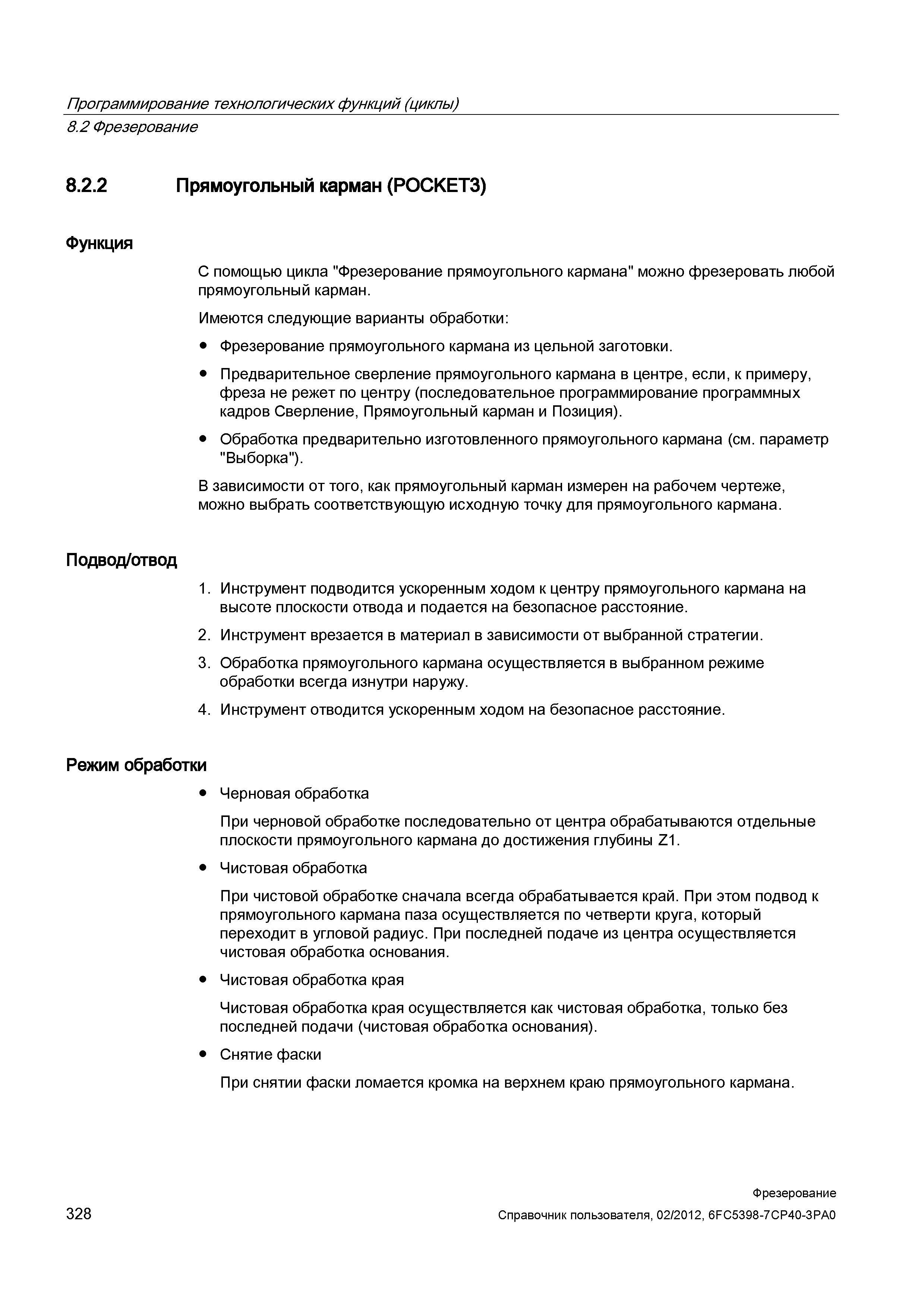

С помощью цикла "Фрезерование прямоугольного кармана" можно фрезеровать любой прямоугольный карман. Имеются следующие варианты обработки: Фрезерование прямоугольного кармана из цельной заготовки. Предварительное сверление прямоугольного кармана в центре, если, к примеру, фреза не режет по центру (последовательное программирование программных кадров Сверление, Прямоугольный карман и Позиция). Обработка предварительно изготовленного прямоугольного кармана (см. параметр "Выборка"). В зависимости от того, как прямоугольный карман измерен на рабочем чертеже, можно выбрать соответствующую исходную точку для прямоугольного кармана. Подвод/отвод 1. Инструмент подводится ускоренным ходом к центру прямоугольного кармана на высоте плоскости отвода и подается на безопасное расстояние. 2. Инструмент врезается в материал в зависимости от выбранной стратегии. 3. Обработка прямоугольного кармана осуществляется в выбранном режиме обработки всегда изнутри наружу. 4. Инструмент отводится ускоренным ходом на безопасное расстояние. Режим обработки Черновая обработка При черновой обработке последовательно от центра обрабатываются отдельные плоскости прямоугольного кармана до достижения глубины Z1. Чистовая обработка При чистовой обработке сначала всегда обрабатывается край. При этом подвод к прямоугольного кармана паза осуществляется по четверти круга, который переходит в угловой радиус. При последней подаче из центра осуществляется чистовая обработка основания. Чистовая обработка края Чистовая обработка края осуществляется как чистовая обработка, только без последней подачи (чистовая обработка основания). Снятие фаски При снятии фаски ломается кромка на верхнем краю прямоугольного кармана. 328 Фрезерование Справочник пользователя, 02/2012, 6FC5398-7CP40-3PA0 Программирование технологических функций (циклы) 8.2 Фрезерование 8.2.2 Прямоугольный карман (POCKET3) Функция
