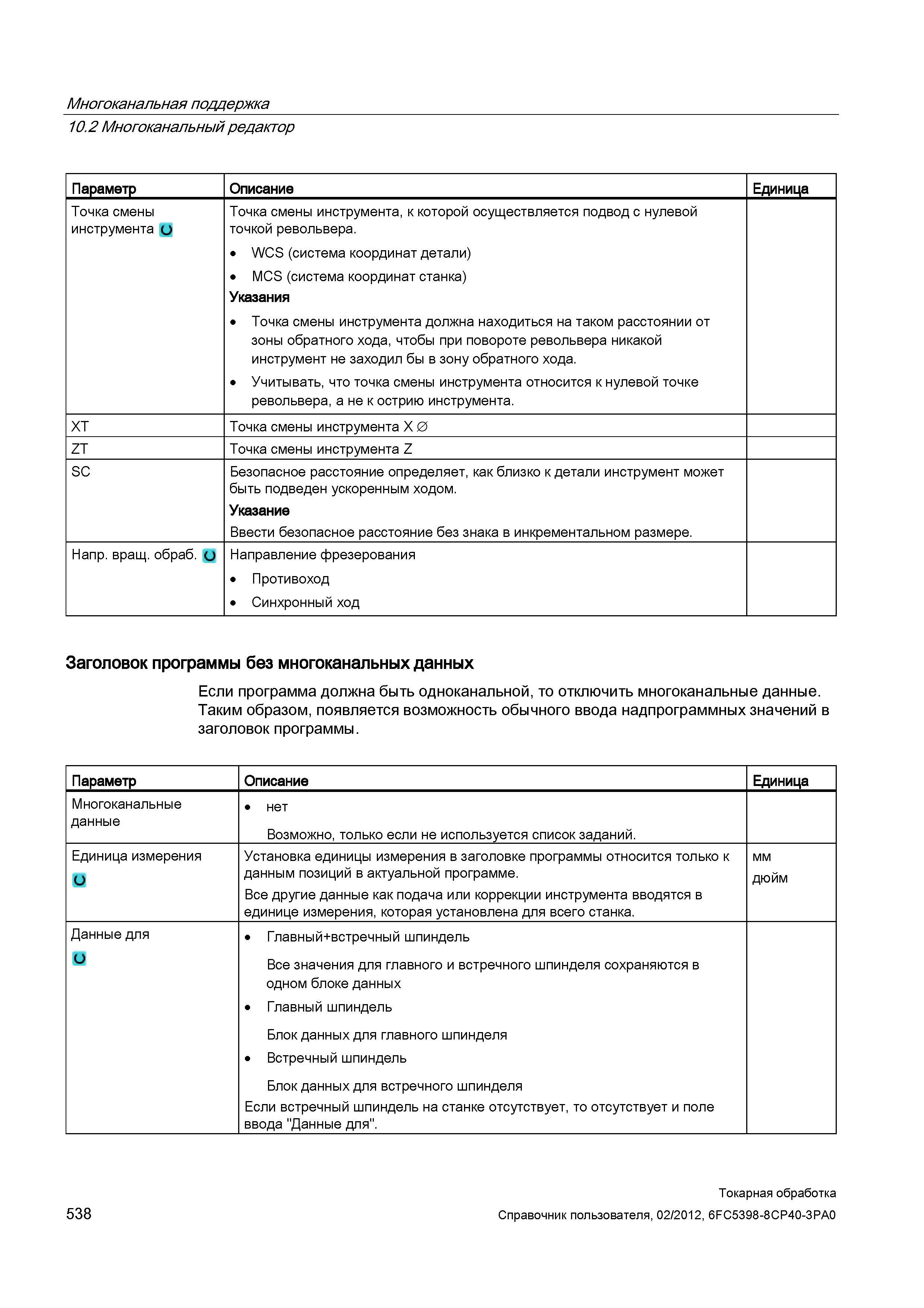

Точка смены инструмента должна находиться на таком расстоянии от зоны обратного хода, чтобы при повороте револьвера никакой инструмент не заходил

Точка смены инструмента должна находиться на таком расстоянии от зоны обратного хода, чтобы при повороте револьвера никакой инструмент не заходил бы в зону обратного хода. Учитывать, что точка смены инструмента относится к нулевой точке револьвера, а не к острию инструмента. XT Точка смены инструмента X 0 ZT Точка смены инструмента Z SC Безопасное расстояние определяет, как близко к детали инструмент может быть подведен ускоренным ходом. Указание Ввести безопасное расстояние без знака в инкрементальном размере. Напр. вращ. обраб. и Направление фрезерования Противоход Синхронный ход Заголовок программы без многоканальных данных Если программа должна быть одноканальной, то отключить многоканальные данные. Таким образом, появляется возможность обычного ввода надпрограммных значений в заголовок программы. Параметр Описание Единица Многоканальные данные нет Возможно, только если не используется список заданий. Единица измерения Установка единицы измерения в заголовке программы относится только к данным позиций в актуальной программе. Все другие данные как подача или коррекции инструмента вводятся в единице измерения, которая установлена для всего станка. мм дюйм Данные для Главный+встречный шпиндель Все значения для главного и встречного шпинделя сохраняются в одном блоке данных Главный шпиндель Блок данных для главного шпинделя Встречный шпиндель Блок данных для встречного шпинделя Если встречный шпиндель на станке отсутствует, то отсутствует и поле ввода "Данные для". 538 Токарная обработка Справочник пользователя, Многоканальная поддержка 10.2 Многоканальный редактор Параметр Описание Единица Точка смены инструмента О Точка смены инструмента, к которой осуществляется подвод с нулевой точкой револьвера. WCS (система координат детали) MCS (система координат станка) Указания
