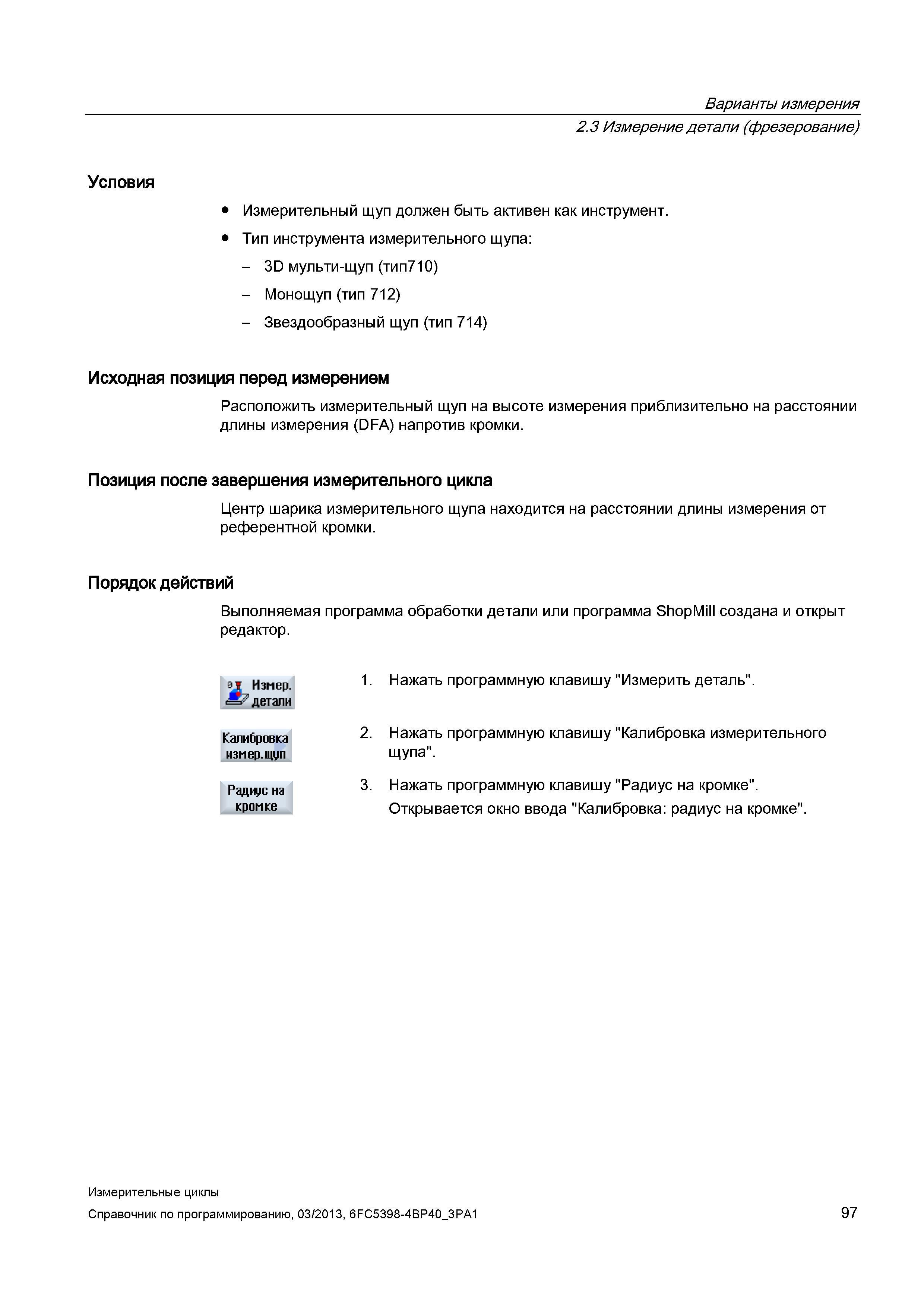

Варианты измерения 2.3 Измерение детали (фрезерование) Условия Измерительный щуп должен быть активен как инструмент. Тип инструмента измерительного щупа: - 3D мульти-щуп (тип710) - Монощуп (тип 712) - Звездообразный щуп (тип 714) Исходная позиция перед измерением Расположить измерительный щуп на высоте измерения приблизительно на расстоянии длины измерения (DFA) напротив кромки. Позиция после завершения измерительного цикла Центр шарика измерительного щупа находится на расстоянии длины измерения от референтной кромки. Порядок действий Выполняемая программа обработки детали или программа ShopMill создана и открыт редактор. 1. Нажать программную клавишу "Измерить деталь". Калибровка измер. щуп 2. Нажать программную клавишу "Калибровка измерительного щупа". Радиус на кромке 3. Нажать программную клавишу "Радиус на кромке". Открывается окно ввода "Калибровка: радиус на кромке". Измерительные циклы Справочник по программированию, 03/2013, 6FC5398-4BP40_3PA1 97
