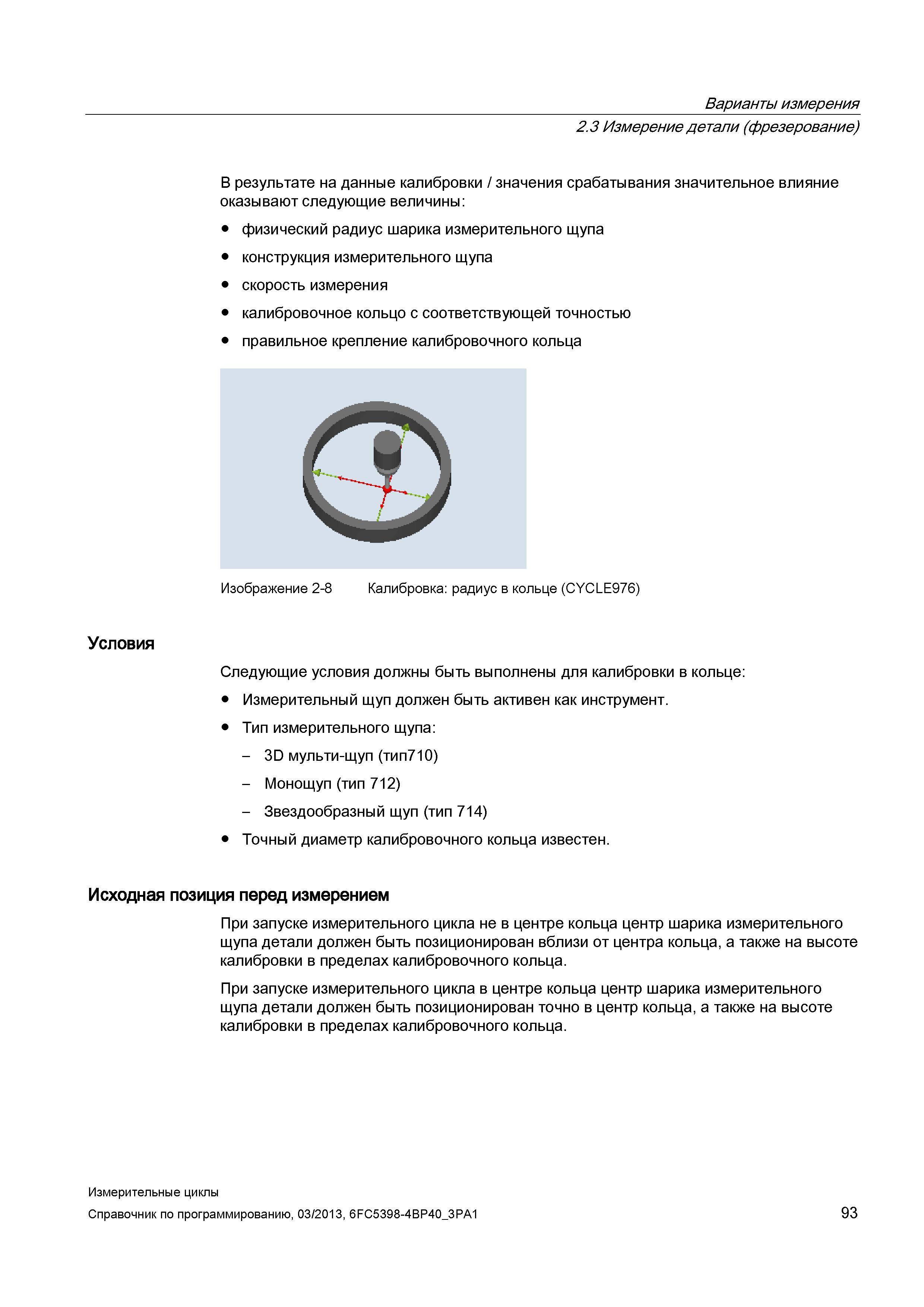

Варианты измерения 2.3 Измерение детали (фрезерование) В результате на данные калибровки / значения срабатывания значительное влияние оказывают следующие величины: физический радиус шарика измерительного щупа конструкция измерительного щупа скорость измерения калибровочное кольцо с соответствующей точностью правильное крепление калибровочного кольца Изображение 2-8 Калибровка: радиус в кольце (CYCLE976) Условия Следующие условия должны быть выполнены для калибровки в кольце: Измерительный щуп должен быть активен как инструмент. Тип измерительного щупа: - 3D мульти-щуп (тип710) - Монощуп (тип 712) - Звездообразный щуп (тип 714) Точный диаметр калибровочного кольца известен. Исходная позиция перед измерением При запуске измерительного цикла не в центре кольца центр шарика измерительного щупа детали должен быть позиционирован вблизи от центра кольца, а также на высоте калибровки в пределах калибровочного кольца. При запуске измерительного цикла в центре кольца центр шарика измерительного щупа детали должен быть позиционирован точно в центр кольца, а также на высоте калибровки в пределах калибровочного кольца. Измерительные циклы Справочник по программированию, 03/2013, 6FC5398-4BP40_3PA1 93
