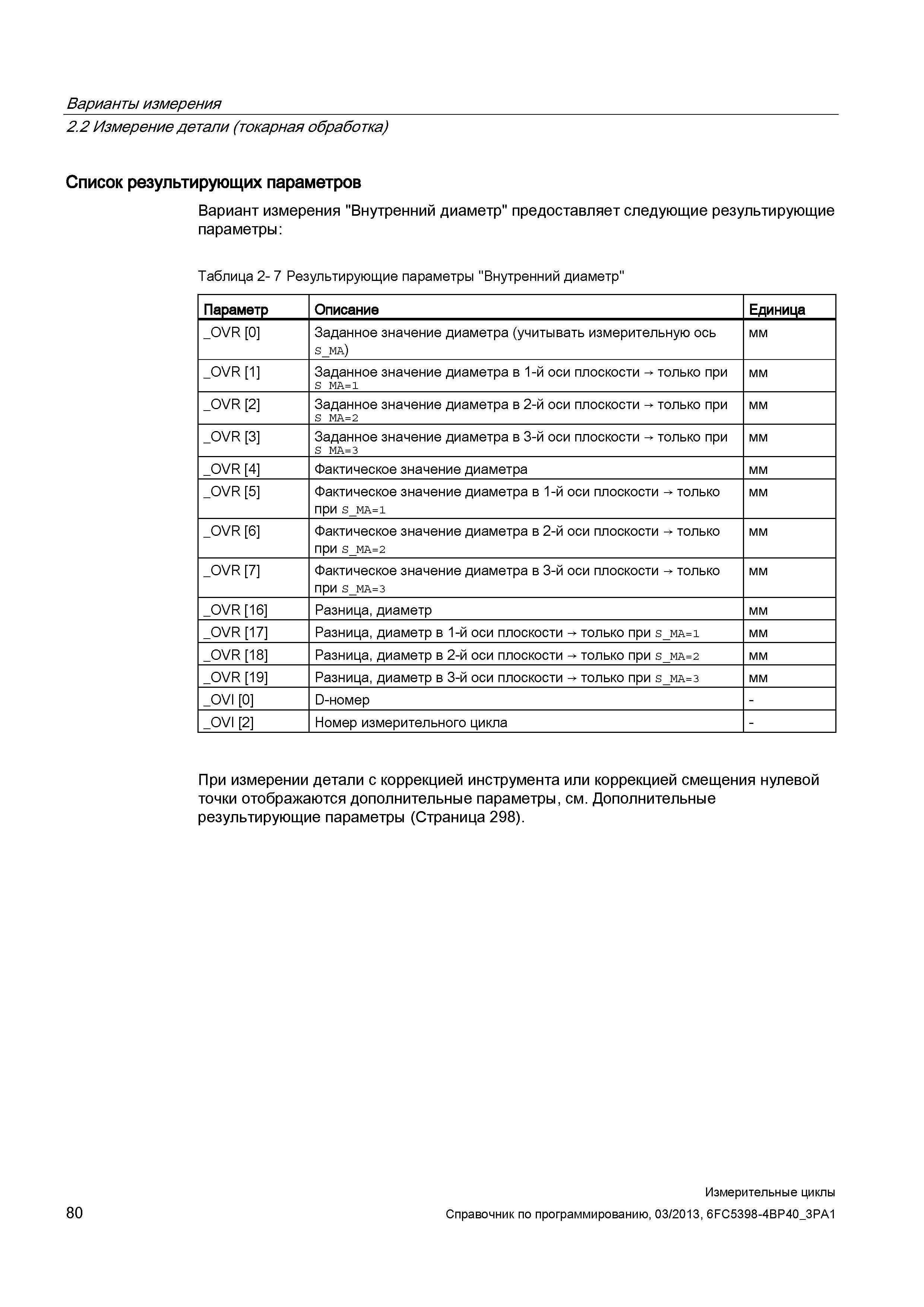

Варианты измерения 2.2 Измерение детали (токарная обработка) Список результирующих параметров Вариант измерения "Внутренний диаметр" предоставляет следующие результирующие параметры: Таблица 2- 7 Результирующие параметры "Внутренний диаметр" Параметр Описание Единица _OVR 0 Заданное значение диаметра (учитывать измерительную ось s_ma) мм _OVR 1 Заданное значение диаметра в 1-й оси плоскости только при S MA=1 мм _OVR 2 Заданное значение диаметра в 2-й оси плоскости только при S MA=2 мм _OVR 3 Заданное значение диаметра в 3-й оси плоскости только при S MA=3 мм _OVR 4 Фактическое значение диаметра мм _OVR 5 Фактическое значение диаметра в 1-й оси плоскости только при S_MA=1 мм _OVR 6 Фактическое значение диаметра в 2-й оси плоскости только при S_MA=2 мм _OVR 7 Фактическое значение диаметра в 3-й оси плоскости только при S_MA=3 мм _OVR 16 Разница, диаметр мм _OVR 17 Разница, диаметр в 1-й оси плоскости только при s_ma=i мм _OVR 18 Разница, диаметр в 2-й оси плоскости только при s_ma=2 мм _OVR 19 Разница, диаметр в 3-й оси плоскости только при s_ma=3 мм _OVI 0 D-номер - _OVI 2 Номер измерительного цикла - При измерении детали с коррекцией инструмента или коррекцией смещения нулевой точки отображаются дополнительные параметры, см. Дополнительные результирующие параметры (Страница 298). 80 Измерительные циклы Справочник по программированию, 03/2013, 6FC5398-4BP40_3PA1
